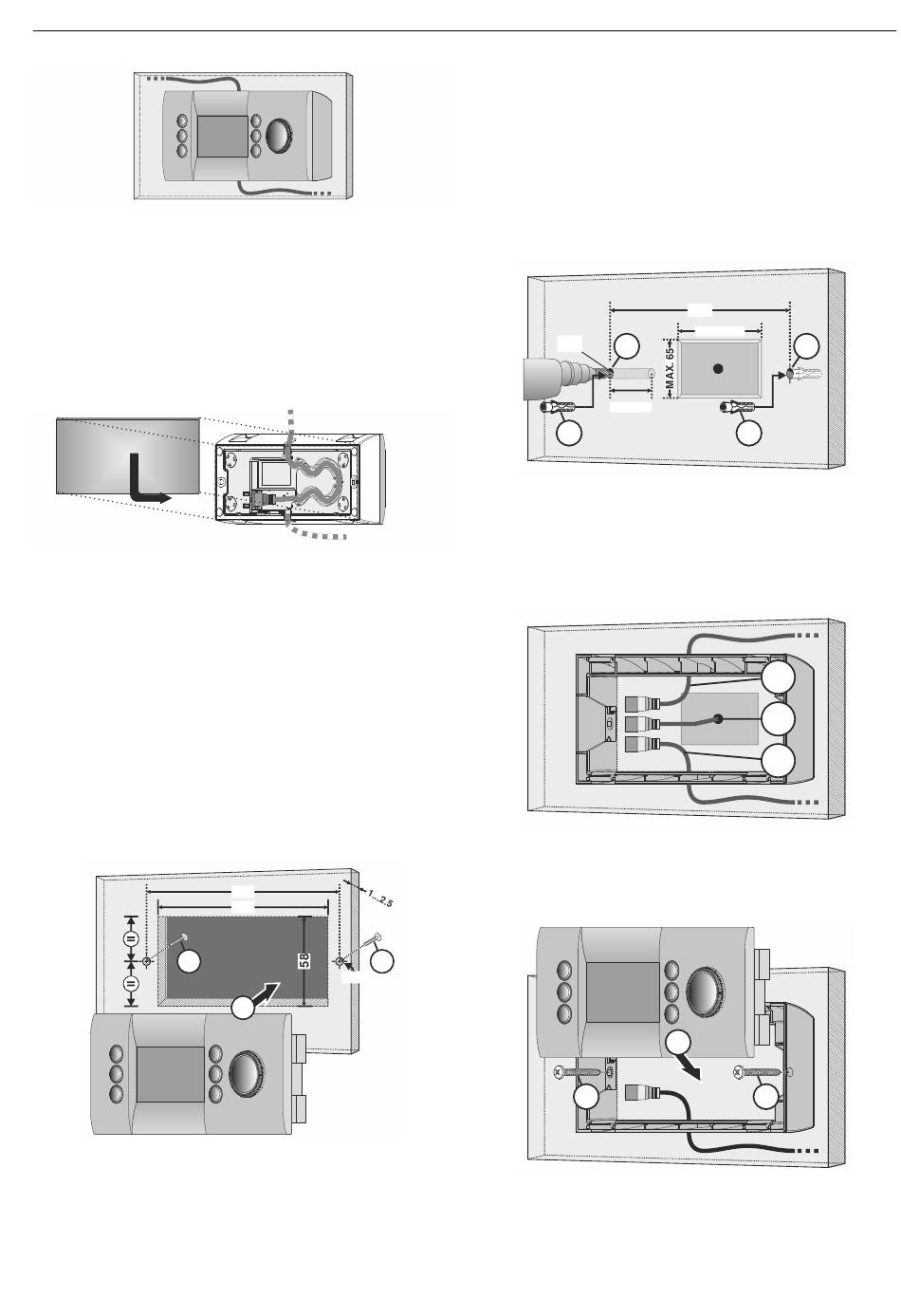

Abb. 8. Wandmontage Beispiel (magnetische Option)
Alternativ kann eine Metallplatte (im Liefumfang enthalten) für
die mobile Benutzung aufgesetzt werden (siehe Abschnitt
"Mobile Option" unten).
Mobile Option
Im Falle einer mobile Verwendung gehen Sie genau so vor,
wie in Abb. 3 bis Abb. 7 beschrieben. Zum Schluss setzen Sie
die Metallplatte auf (siehe Abb. 9), die die Rückseite des
Gerätes komplett abdeckt.
Abb. 9. Aufsetzen der Metallplatte
Schraubmontage in Schaltschranktür
Im Falle einer Schraubmontage in einen Schaltschranktür-
ausschnitt (Türdicke: 1...2.5 mm) gehen Sie wie folgt vor
(siehe auch Abb. 10):
1. Bereiten Sie einen geeignet dimensionierten (157 X 58
mm) Ausschnitt mit Bohrlöchern (Ø 5 mm) mit einem
Abstand von 166 mm vor und schieben Sie das
XL2000HMI-A hinein.
2. Setzen Sie nun die beiden M4x6 (DIN 7985A)
Schrauben (im Lieferumfang enthalten) ein und ziehen
Sie diese fest.
3. Zum Schluss stecken Sie das Verbindungskabel in die
RJ45 Buchse und ziehn das Kabel durch die
Zugentlastung und den Auslass durch (siehe Abb. 7).
2
Abb. 10. Schaltschranktürmontage (in mm)
166
157
2
Ø 5
1
EXCEL WEB II HMI – PRODUKTDATEN
Wandmontage (Schraub-Option)
Im Falle einer Wandmontage mit Schrauben gehen Sie wie
folgt vor (siehe auch Abb. 11 und Abb. 13):
1. Bohren Sie 2 geeignet dimensionierte Löcher
(Ø 6 mm, mit einer min. Tiefe von 35 mm) mit einem
Abstand von 164 mm. Die Installation auf eine
Standard-Unterputzdose (max. 140 X 35 mm) ist
optional möglich.
2. Setzen Sie die beiden Dübel (im Lieferumfang
enthalten) ein bis sie fest sitzen.
Ø 6
1
MIN. 35
2
Abb. 11. Wandmontage (Schraub Option), Schritt 1+2
3. Setzen Sie das Umgehäuse über die beiden
Bohrlöcher. Beachten Sie dabei die Durchführung des
Verbindungskabels durch die richtigen Gehäuse-
durchführungen oben [a'] oder unten [a] bzw. durch die
Unterputzdose [a'']. Befestigen Sie nun das Gehäuse
mit den beiden mitgelieferten Schrauben.
Abb. 12. Gehäuseposition und Kabel
4. Stecken Sie nun zum Schluss das Verbindungskabel
und die RJ45 Buchse, ziehen Sie es durch die Kabel-
führung (siehe Abb. 7) und klicken Sie das
XL2000HMI-A in das Umgehäuse.
3
Abb. 13. Wandmontage (Schraub Option), Schritt 3+4
3
164
MAX. 140
1
OPTIONAL
2
a'
a''
a
4
3
GE0B-0069GE01 R1015
