HUCK Seiltechnik VARIO-Element 7 Montageanleitung
Inhaltsverzeichnis
Quicklinks
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen
seiltechnik@huck.net • www.huck.net

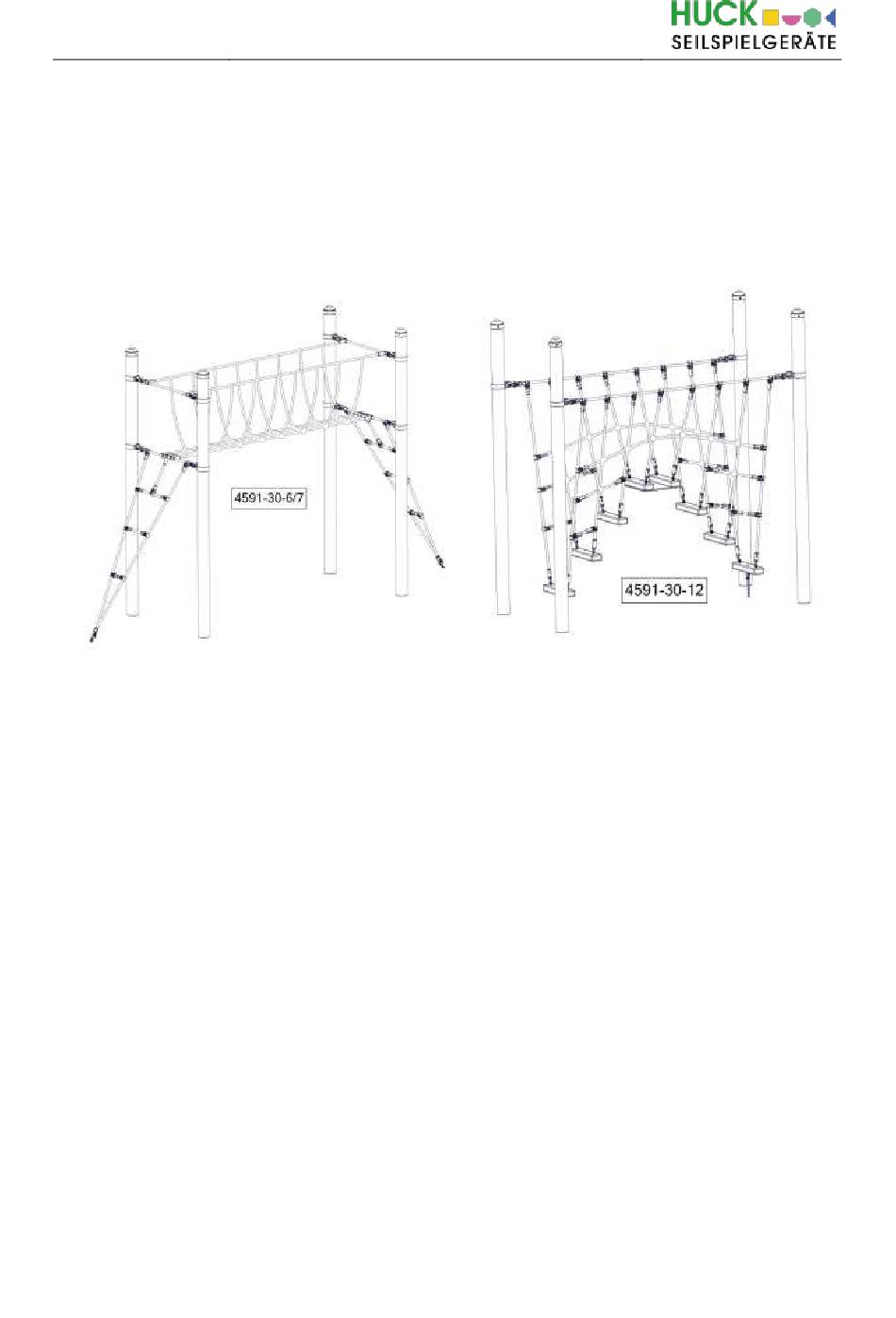

A Montageanleitung VARIO System,
Elemente 6, 7 und 12
Art. 4591-30-6, Art. 4591-30-7, Art. 4591-30-12
Achtung! Nur die im Lieferumfang befindliche Montageanleitung für den
Aufbau, Montage und Wartung des jeweiligen Gerätes verwenden!
Betreiber: _____________________________________________________
Standort: ______________________________________________________
Achtung!
Bei diesem Gerät beträgt der Pfosten-Abstand 3,00 m (Achsmaß).
Bei einer eventuellen Erweiterung mit anderweitigen Seil-Parcours-
Elementen (z.B. "Vario-Sytem 2,25m", "Dillenburg 3,00m", "Fun Parcours
3,00 m") ist der unterschiedliche Pfostenabstand zu beachten!
1
Inhaltsverzeichnis
Verwandte Anleitungen für HUCK Seiltechnik VARIO-Element 7
Inhaltszusammenfassung für HUCK Seiltechnik VARIO-Element 7
- Seite 1 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net A Montageanleitung VARIO System, Elemente 6, 7 und 12 Art. 4591-30-6, Art. 4591-30-7, Art. 4591-30-12 Achtung! Nur die im Lieferumfang befindliche Montageanleitung für den Aufbau, Montage und Wartung des jeweiligen Gerätes verwenden!
- Seite 2 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Revisionshistorie Revision 0 – 2007- 02-28 Erste freigegebene Version Montageanleitung Revision 8 – 2020-10-19 neue Form der Anleitung FH Alle Rechte vorbehalten © Copyright 2007 Huck Seiltechnik GmbH...
-
Seite 3: Inhaltsverzeichnis
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Inhaltsverzeichnis Montageanleitung VARIO System, Elemente 6, 7 und 12 Art. 4591-30-6, Art. 4591-30-7, Art. 4591-30-12 ............................1 Einleitung Installation ........................4 Datenblatt VARIO System, Elemente 6, 7 und 12 Art. 4591-30-6, Art. 4591-30-7 Art. 4591-30- 12 .............................. -
Seite 4: Einleitung Installation
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Tabellenverzeichnis Einleitung Installation Allgemeines Die Installation, Inspektion, Wartung und Betrieb sind gemäß den Richtlinien der EN1176-7 durchzuführen. Vor Beginn der Montagearbeiten sind alle Geräte-, und Befestigungsteile gemäß der beiliegenden Stückliste (siehe Tabelle 3-1 u. - Seite 5 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Datenblatt VARIO System, Elemente 6, 7 und 12 Art. 4591-30-6, Art. 4591-30-7 Art. 4591-30-12 (4591-30-6+7) Platzbedarf ohne Sicherheitsbereich: 4,80 m x 1,80 m Platzbedarf inkl. Sicherheitsbereich: 6,425 m x 4,10 m Gerätehöhe: 2,44 m...
- Seite 6 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Montagezeit bei fertiger Einbetonierung der Stahlmasten: ca. 45 Minuten (pro Gerät!). Benötigte Hilfskräfte: 2 Personen. Eventuell benötigte Ersatzteile erhalten Sie direkt von Ihrem Lieferanten oder von der Fa. Huck...
-
Seite 7: Lieferumfang, Stückliste Mit Teilenummern
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Lieferumfang, Stückliste mit Teilenummern (Achtung – Stückzahlangaben entsprechen 1 Gerät!) in Worten Tabelle 3-1: Lieferumfang, Stückliste mit Teilenummern Pos. Stück- Element / Größe O.K. Fehlt zahl Beschreibung 4 (pro Stahlpfosten Ø... -
Seite 8: Tabelle 3-2: Lieferumfang, Stückliste Mit Teilenummern
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net in Symbolen Tabelle 3-2: Lieferumfang, Stückliste mit Teilenummern Pos. Stück- Symbol zahl (pro Gerät Ø 101,6 mm, 3,40 m lang (pro Gerät für Ø 101,6 mm VARIO-Element, Art.-Nr. 4591-30 - (6 + 7) für Ø... - Seite 9 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net 4591-30-(7) (2x) 4591-30-(12) für Gerät 4591- 30-7/12 Fixanker 12 für Gerät 4591- 30-7/12 VA-Kettenadapter M12 (pro Gerät...
-
Seite 10: Aufstellanweisung
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Aufstellanweisung... - Seite 11 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net...
- Seite 12 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net...
- Seite 13 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net...
- Seite 14 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net...
- Seite 15 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net...
- Seite 16 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net...
- Seite 17 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net...
- Seite 18 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Erklärungen der Abkürzungen und Zeichen: Die gesetzlich vorgeschriebenen Abbindefristen sind zu beachten Achsmaß (Mitte-Mitte) Pfosten AkS! Adapter immer mit der kurzen Seite nach unten! Lichtes Pfostenmaß Beton C25/30 ( für Fundament )
-
Seite 19: Überprüfungen Nach Der Installation
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Überprüfungen nach der Installation Solange das Gerät nicht sicher installiert ist, müssen Sie dafür sorgen, daß der Zutritt für die Öffentlichkeit gesperrt wird! Kennzeichnung der Füllhöhe • Kennzeichnung der Geräte, um die Füllhöhe vom Fallschutzmaterial (bzw.vom losen Füllmaterial) anzuzeigen. - Seite 21 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net B Wartungsanleitung VARIO System, Elemente 6, 7 und 12 Art. 4591-30-6, Art. 4591-30-7, Art. 4591-30-12...
- Seite 22 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Revisionshistorie Revision 0 – 2007- 02-28 Erste freigegebene Version Montageanleitung SP Revision 6 – 2020-01-21 Pfosten jetzt 3,40 m FH Alle Rechte vorbehalten © Copyright 2007 Huck Seiltechnik GmbH...
-
Seite 23: Einleitung Wartung
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Einleitung Wartung Allgemeines Die Installation, Inspektion, Wartung und Betrieb sind gemäß den Richtlinien der EN1176-7 durchzuführen. Allgemeiner Hinweis: Ein regelmäßig kontrolliertes Spielgerät kann nicht so beschädigt sein, daß ein Bespielen gefährlich wird. -
Seite 24: Allgemeine Hinweise Zu Den Wartungsarbeiten
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Allgemeine Hinweise zu den Wartungsarbeiten Die Wartungsintervalle Die Wartungsintervalle beziehen sich auf durchschnittliche Beanspruchung. Wir weisen darauf hin, daß bei starker Beanspruchung der Spielanlage verstärkte Durchsichten und/oder Wartungen vorzunehmen sind! Die Häufigkeit der Inspektionen... -
Seite 25: Absperrung Der Spielanlagen
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Festgestellte Mängel Festgestellte Mängel müssen umgehend behoben werden! Bei sicherheitsbeeinträchtigenden, schwerwiegenden Defekten ist ansonsten die Anlage sofort für die Öffentlichkeit zu sperren. 7.10 Lose Schrauben Lose Schrauben sind stets ein Grund für wachsende Qualitätsprobleme und ein Sicherheitsrisiko. -
Seite 26: Wartungsplan
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Wartungsplan Besondere Hinweise 8.1.1 Wartungsintervall Es wird dringend empfohlen, die Kontroll- und Wartungsarbeiten in den angegebenen Zeiträumen durchzuführen, da durch den Spielbetrieb, durch Witterungseinflüsse oder durch mutwillige Zerstörungen eine Abnutzung erfolgt, die einen Sicherheits- und Funktionsverlust darstellt. -
Seite 27: Regelmäßige Wartungsarbeiten
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Regelmäßige Wartungsarbeiten... -
Seite 28: Monatlich Durchzuführende Wartungsarbeiten
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Monatlich durchzuführende Wartungsarbeiten 10.1 Zwischenräume zwischen Gerät und Boden kontrollieren (Abstand bzw. Fallhöhe). 10.2 Untergrund im Fall- und Schutzbereich auf harte Gegenstände und freigespielte Fundamente überprüfen. 10.3 Sämtliche Verbindungselemente und Beschlagteile auf Verschleiß und festen Sitz prüfen, ggf. -
Seite 29: Jährliche Hauptinspektionen
. Korrosionsstellen und Kratzer sind mit Zinkfarbe zu streichen. Diese Inspektion der Anlage muß von sachkundigen Personen unter strenger Einhaltung der von der Fa. Huck Seiltechnik GmbH erteilten Anweisungen vorgenommen werden. Das Prüfprotokoll ist dem Betreiber in Kopie, gegen Quittung, zu... -
Seite 31: Wartungsprotokoll
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Wartungsprotokoll Gerätename:VARIO Sytem, Elemente 6, 7 und 12 / Art.-Nr. 4591-30-6, 4591-30-7 und 4591-30-12 _________________ Standort: _______________________________________________________________________________________ Kunde oder Betreiber: _____________________________________________________________________________ (Stadt, Kommune, Kindergarten) Tag der Sachverständi Bespielb gesperrt Mängel... -
Seite 33: Übergabebeleg
Wartungsdokumente an den Betreiber weitergegeben werden. Dieser muß sich die Übergabe der Dokumente quittieren lassen. Der vollständig ausgefüllte und unterschriebene Übergabebeleg ist dann an die Firma Huck Seiltechnik GmbH per Telefax (06443) 83 11 79 zurückzusenden! Art.-Nr.: 4591-30-6, 4591-30-7 und 4591-30-12 Gerätetyp:...
