HUCK Seiltechnik 4577-2-200 Montageanleitung
Schaukelgestell aus douglasie
Inhaltsverzeichnis
Quicklinks
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen
seiltechnik@huck.net - www.huck.net
A
Montageanleitung

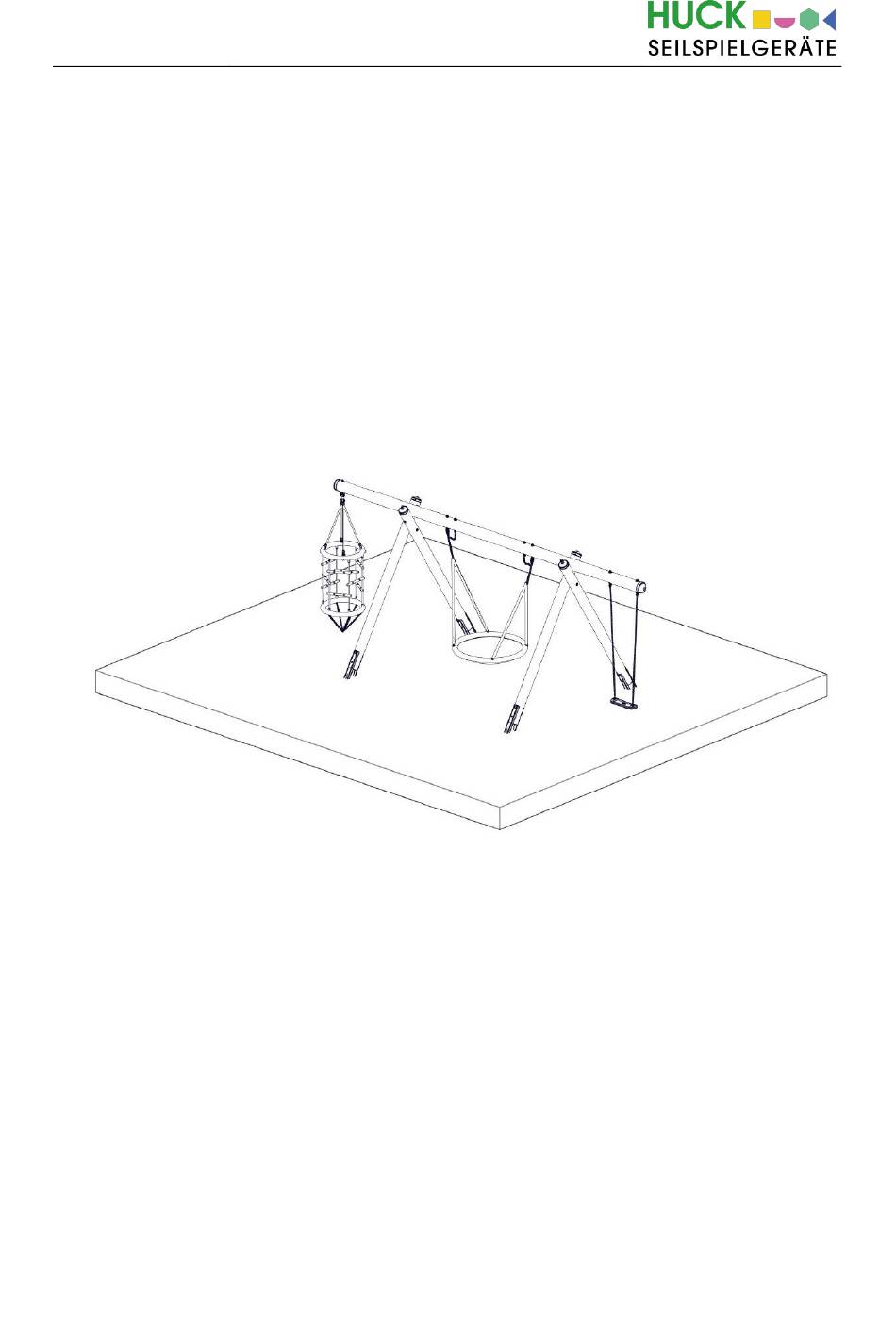

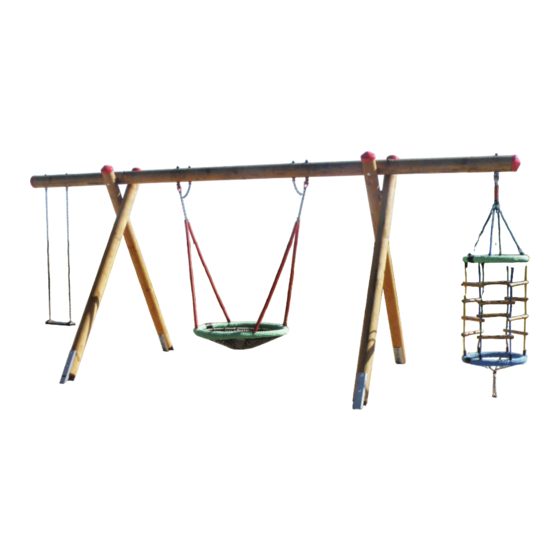

Schaukelgestell aus Douglasie, lang
Art. 4577-2-200
Achtung! Nur die im Lieferumfang befindliche Montageanleitung für den
Aufbau, Montage und Wartung des jeweiligen Gerätes verwenden!
Betreiber: ___________________________________________________________
Standort: ___________________________________________________________
\\CAD1\Standard\4577-2-200\Montageanleitung\Schaukelgestell_aus_Douglasie_lang_4577_2_200_PS_B_L_7_GER.doc
1
Inhaltsverzeichnis
Verwandte Anleitungen für HUCK Seiltechnik 4577-2-200
Inhaltszusammenfassung für HUCK Seiltechnik 4577-2-200
- Seite 1 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Montageanleitung Schaukelgestell aus Douglasie, lang Art. 4577-2-200 Achtung! Nur die im Lieferumfang befindliche Montageanleitung für den Aufbau, Montage und Wartung des jeweiligen Gerätes verwenden! Betreiber: ___________________________________________________________ Standort: ___________________________________________________________...
- Seite 2 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Revisionshistorie Revision 0 – 2011- 10-10 Erste freigegebene Version Montageanleitung SP Revision 7– 2023-11-15 Stückliste u. Positionen geändert FH Alle Rechte vorbehalten © Copyright 2011 Huck Seiltechnik GmbH...
-
Seite 3: Inhaltsverzeichnis
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Inhaltsverzeichnis Montageanleitung Schaukelgestell aus Douglasie, lang Art. 4577-2-200 ....... 1 Einleitung Installation ........................4 Datenblatt: Schaukelgestell aus Douglasie, lang, Art.-Nr. 4577-2-200 ........6 Lieferumfang, Stückliste mit Teilenummern ................8 Wartungsanleitung Schaukelgestell aus Douglasie, lang Art.-Nr. -
Seite 4: Einleitung Installation
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Einleitung Installation Allgemeines Die Installation, Inspektion, Wartung und Betrieb sind gemäß den Richtlinien der EN 1176-7 durchzuführen. Vor Beginn der Montagearbeiten sind alle Geräte-, und Befestigungsteile gemäß der beiliegenden Stückliste (siehe Tabelle 3-1 + 3-2) auf Vollstän- digkeit zu prüfen! - Seite 5 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Zeichnungen / Ansichten Sämtliche optische Darstellungen zeigen lediglich die einzuhaltenden Abmes- sungen/Dimensionen und sind keine verbindlichen, technischen Abbildungen der Geräte. Technische Änderungen, die der Weiterentwicklung unserer Artikel dienen und für den Käufer zumutbar sind, behalten wir uns vor.
-
Seite 6: Datenblatt: Schaukelgestell Aus Douglasie, Lang, Art.-Nr. 4577-2-200
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Datenblatt: Schaukelgestell aus Douglasie, lang, Art. 4577-2-200 Geräteraum: 2,55 m x 7,12 m Mindestraum: 7,16 m x 9,03 m Gerätehöhe: 2,25 m Fallhöhe: 1,30 m (4650) / 1,20 m (4712) / (4611)1,45 m Fallschutzfläche:... - Seite 7 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Betonoberkanten gerundet! Fundamentmaße gelten für normale Boden- klassen 4-5 (gewachsener Boden). Bodenklasse 4: Leichte bis mittlere Plastizität, ineinandergebunden, mit geringem Steinanteil (Anteil < 30 % über einem Durchmesser von 63 mm Korngröße)
-
Seite 8: Lieferumfang, Stückliste Mit Teilenummern
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Lieferumfang, Stückliste mit Teilenummern in Worten Tabelle 3-1: Lieferumfang, Stückliste mit Teilenummern Stück- Element / Pos. Größe O.K. Fehlt zahl Beschreibung Douglasiepfosten 3,55 m, Ø 160 mm mit Pfostenschuh Douglasiepfosten 6,80 m, Ø... - Seite 9 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Tabelle: Lieferumfang, Stückliste mit Teilenummern Stück- Pos. Symbol zahl Douglasiepfosten 3,55 m mit Pfostenschuhen Ø 160 mm (Scherenbock) Kopfbalken 6,80 m, Ø 180 mm Pfostenkappen Ø 160 m Pfostenkappen Ø...
- Seite 10 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net U-Scheiben für M16 (vormontiert) Stoppmutter M16 (vormontiert) Abdeckkappen schwarz für M16 (vormontiert) Selbstschneidende Schrauben 5,5 x 25 mm Schaukellager Art.-Nr. 4608-1 Vogelnestschaukel Art.-Nr. 4650 \\CAD1\Standard\4577-2-200\Montageanleitung\Schaukelgestell_aus_Douglasie_lang_4577_2_200_PS_B_L_7_GER.doc...
- Seite 11 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Schaukelsitz Art.-Nr. 4712 Kletterkamin Art.-Nr. 4611 (4608-2 vormontiert) Schaukellager M12 Art.-Nr. 4602 Dachlatten (Hilfslatten) (bauseits/ vom Kunden) ~ 3,00 m lang VA-Kettenadapter M12 Fixanker M12 \\CAD1\Standard\4577-2-200\Montageanleitung\Schaukelgestell_aus_Douglasie_lang_4577_2_200_PS_B_L_7_GER.doc...
-
Seite 12: Abkürzungen
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Abkürzungen Die gesetzlich vorgeschriebenen Abbindefristen sind zu beachten! Achsmaß Beton C25/30 für Fundamente Der Abstand am Scherenbock von 2,235 m ist mit Dachlatten DAf! zu fixieren. (vor der Montage) - Seite 13 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Schraubensicherung! Alle Schrauben, Muttern und Hülsen müssen mit Loctite gesichert werden (außer Stoppmuttern) (z.B. Torxhülsen M12 x 40 mit mind. 5 Tropfen) \\CAD1\Standard\4577-2-200\Montageanleitung\Schaukelgestell_aus_Douglasie_lang_4577_2_200_PS_B_L_7_GER.doc...
-
Seite 14: Aufstellanweisung
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Aufstellanweisung \\CAD1\Standard\4577-2-200\Montageanleitung\Schaukelgestell_aus_Douglasie_lang_4577_2_200_PS_B_L_7_GER.doc... - Seite 15 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net \\CAD1\Standard\4577-2-200\Montageanleitung\Schaukelgestell_aus_Douglasie_lang_4577_2_200_PS_B_L_7_GER.doc...
- Seite 16 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net \\CAD1\Standard\4577-2-200\Montageanleitung\Schaukelgestell_aus_Douglasie_lang_4577_2_200_PS_B_L_7_GER.doc...
- Seite 17 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net \\CAD1\Standard\4577-2-200\Montageanleitung\Schaukelgestell_aus_Douglasie_lang_4577_2_200_PS_B_L_7_GER.doc...
- Seite 18 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net \\CAD1\Standard\4577-2-200\Montageanleitung\Schaukelgestell_aus_Douglasie_lang_4577_2_200_PS_B_L_7_GER.doc...
- Seite 19 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net \\CAD1\Standard\4577-2-200\Montageanleitung\Schaukelgestell_aus_Douglasie_lang_4577_2_200_PS_B_L_7_GER.doc...
- Seite 20 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net \\CAD1\Standard\4577-2-200\Montageanleitung\Schaukelgestell_aus_Douglasie_lang_4577_2_200_PS_B_L_7_GER.doc...
-
Seite 21: Überprüfungen Nach Der Installation
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Überprüfungen nach der Installation Solange das Gerät nicht sicher installiert ist, müssen Sie dafür sorgen, daß der Zutritt für die Öffentlichkeit gesperrt wird! Kennzeichnung der Füllhöhe • Auf die Kennzeichnung der Pfosten (Füllhöhe der Betonoberkante) beim Einbetonieren achten. -
Seite 23: B Wartungsanleitung Schaukelgestell Aus Douglasie, Lang Art.-Nr. 4577-2-200
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net B Wartungsanleitung Schaukelgestell aus Douglasie, lang Art.-Nr. 4577-2-200 \\CAD1\Standard\4577-2-200\Montageanleitung\Schaukelgestell_aus_Douglasie_lang_4577_2_200_PS_B_L_7_GER.doc... - Seite 24 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Revisionshistorie Revision 0 – 2010-10-10 Erste freigegebene Version Montageanleitung SP Revision 7– 2023-11-15 Stückliste u. Positionen geändert FH Alle Rechte vorbehalten © Copyright 2011 Huck Seiltechnik GmbH \\CAD1\Standard\4577-2-200\Montageanleitung\Schaukelgestell_aus_Douglasie_lang_4577_2_200_PS_B_L_7_GER.doc...
-
Seite 25: Einleitung Wartung
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Einleitung Wartung Allgemeines Die Installation, Inspektion, Wartung und Betrieb sind gemäß den Richtlinien der EN1176-7 durchzuführen. Allgemeiner Hinweis: Ein regelmäßig kontrolliertes Spielgerät kann nicht so beschädigt sein, daß ein Bespielen gefährlich wird. Voraus- setzung ist allerdings, daß... -
Seite 26: Allgemeine Hinweise Zu Den Wartungsarbeiten
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Allgemeine Hinweise zu den Wartungsarbeiten Die Wartungsintervalle Die Wartungsintervalle beziehen sich auf durchschnittliche Beanspruchung. Wir weisen darauf hin, daß bei starker Beanspruchung der Spielanlage ver- stärkte Durchsichten und/oder Wartungen vorzunehmen sind! Die Häufigkeit der Inspektionen... -
Seite 27: Absperrung Der Spielanlagen
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Festgestellte Mängel Festgestellte Mängel müssen umgehend behoben werden! Bei sicher- heitsbeeinträchtigenden, schwerwiegenden Defekten ist ansonsten die Anlage sofort für die Öffentlichkeit zu sperren. 7.10 Lose Schrauben Lose Schrauben sind stets ein Grund für wachsende Qualitätsprobleme und ein Sicherheitsrisiko. -
Seite 28: Wartungsplan
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Wartungsplan Besondere Hinweise 8.1.1 Wartungsintervall Es wird dringend empfohlen, die Kontroll- und Wartungsarbeiten in den ange- gebenen Zeiträumen durchzuführen, da durch den Spielbetrieb, durch Witte- rungseinflüsse oder durch mutwillige Zerstörungen eine Abnutzung erfolgt, die einen Sicherheits- und Funktionsverlust darstellt. -
Seite 29: Regelmäßige Wartungsarbeiten
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Regelmäßige Wartungsarbeiten \\CAD1\Standard\4577-2-200\Montageanleitung\Schaukelgestell_aus_Douglasie_lang_4577_2_200_PS_B_L_7_GER.doc... -
Seite 30: Monatlich Durchzuführende Wartungsarbeiten
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Monatlich durchzuführende Wartungsarbeiten 10.1 Zwischenräume zwischen Gerät und Boden kontrollieren (Abstand bzw. Fall- höhe). 10.2 Untergrund im Fall- und Schutzbereich auf harte Gegenstände und freigespiel- te Fundamente überprüfen. -
Seite 31: 12 1/2 Jährlich Durchzuführende Wartungsarbeiten
Korrosionsstellen und Kratzer sind mit Zinkfarbe zu streichen. Diese Inspektion der Anlage muß von sachkundigen Personen unter strenger Einhaltung der von der Fa. Huck Seiltechnik GmbH erteilten Anweisungen vorgenommen werden. Das Prüfprotokoll ist dem Betreiber in Kopie, gegen Quittung, zu übergeben! -
Seite 33: Wartungsprotokoll
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Wartungsprotokoll Gerätename: Schaukelgestell aus Douglasie, lang / Art.-Nr. 4577-2-200 _____________________________________ Standort: _______________________________________________________________________________________ Kunde oder Betreiber: _____________________________________________________________________________ (Stadt, Kommune, Kindergarten) Tag der Sachverstän- Bespiel- gesperrt Mängel Mängel Datum Besichti-... -
Seite 35: Übergabebeleg
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Übergabebeleg Nach Aufstellung des Gerätes müssen die Installations- und Wartungs- dokumente an den Betreiber weitergegeben werden. Dieser muß sich die Übergabe der Dokumente quittieren lassen. Der vollständig ausgefüllte und unterschriebene Übergabebeleg ist dann an die Firma Huck Seil-...
