Interface Localnet RS 232
Sécurité
Risques dus à une connexion incorrecte avec la source de courant.
Cela peut entraîner des dommages sur le PC
▶
Généralités
L'interface LocalNet RS232 ne peut être utilisée qu'en liaison avec un logiciel d'applicati-
on LocalNet des composants de système (source de courant, dévidoir, etc.) avec con-
necteur LocalNet. Pour un fonctionnement correct, le logiciel d'application LocalNet doit
avoir été lancé.

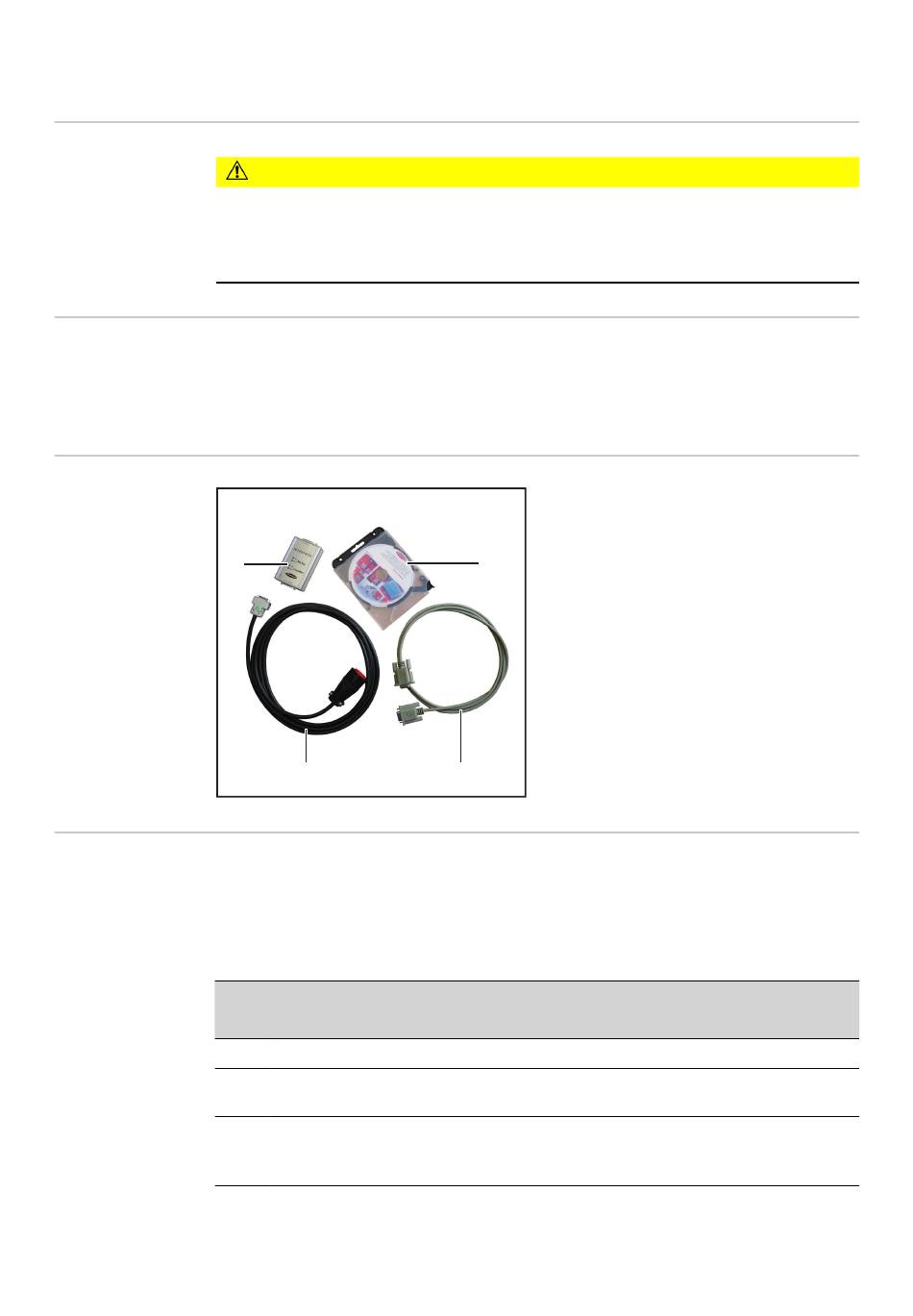

Livraison
(1)
Description des
Chaque affichage représente une ligne de transmission (TxD) ou une ligne de réception
affichages
(RxD). Un affichage clignotant signale un transfert de données sur les lignes corre-
surl'interface Lo-
spondantes.
cal-Net RS 232
x ... L'affichage clignote
RS 232
TxD
x
x
-
16
ATTENTION!
Ne réaliser la connexion entre le PC et la source de courant qu'avec l'interface Lo-
calNet RS 232 et les câbles fournis.
(2)
LocalNet
RxD
TxD
RxD
x
x
x
-
x
x
-
-
x
(1)
Interface LocalNet RS 232
(2)
Câble interfaces LocalNet
(3)
Câble interfaces RS 232
(4)
(4)
CD Software Tools
(3)
État
La communication est en ordre
Aucun signal du PC ; démarrer le logiciel d'application
sur le PC
Fonction d'erreur sur l'interface ; vérifier la connexion
au PC et les composants du système ; éventuellement,
échanger l'interface
