RS 232
TxD
-
-
Raccorder en-
(1)
semble les com-
posants du
(2)
système
(3)
LocalNet
État
RxD
TxD
RxD
x
x
-
Le PC envoie des données - Aucun signal des compo-
sants du système ; composants du système éventuel-
lement défectueux
-
-
-
Aucun affichage ne clignote ; vérifier la connexion au
PC et aux composants du système ; éventuellement,
échanger l'interface

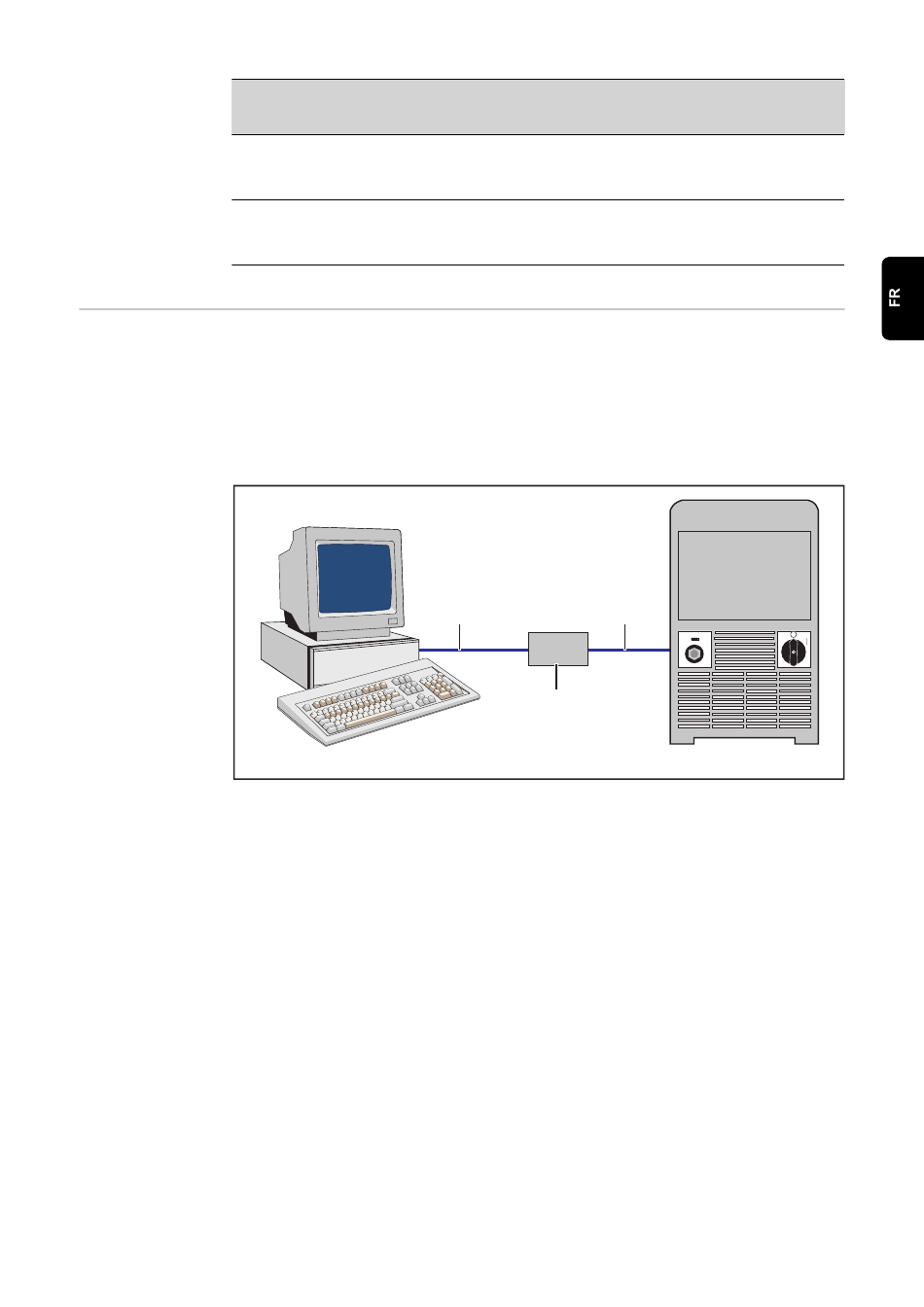

Raccorder le câble interfaces RS 232 et le câble interfaces LocalNet selon les in-
scriptions figurant sur l'interface LocalNet RS 232
Raccorder le câble interfaces RS 232 à une interface libre, déjà définie (p. ex.
COM1) du PC
Raccorder le câble interfaces LocalNet au connecteur LocalNet des composants
du système (p. ex. source de courant)
Câble
interfaces
RS232
PC
Câble
interfaces
LocalNet
LocalNet RS 232 Interface
Source de courant
17
