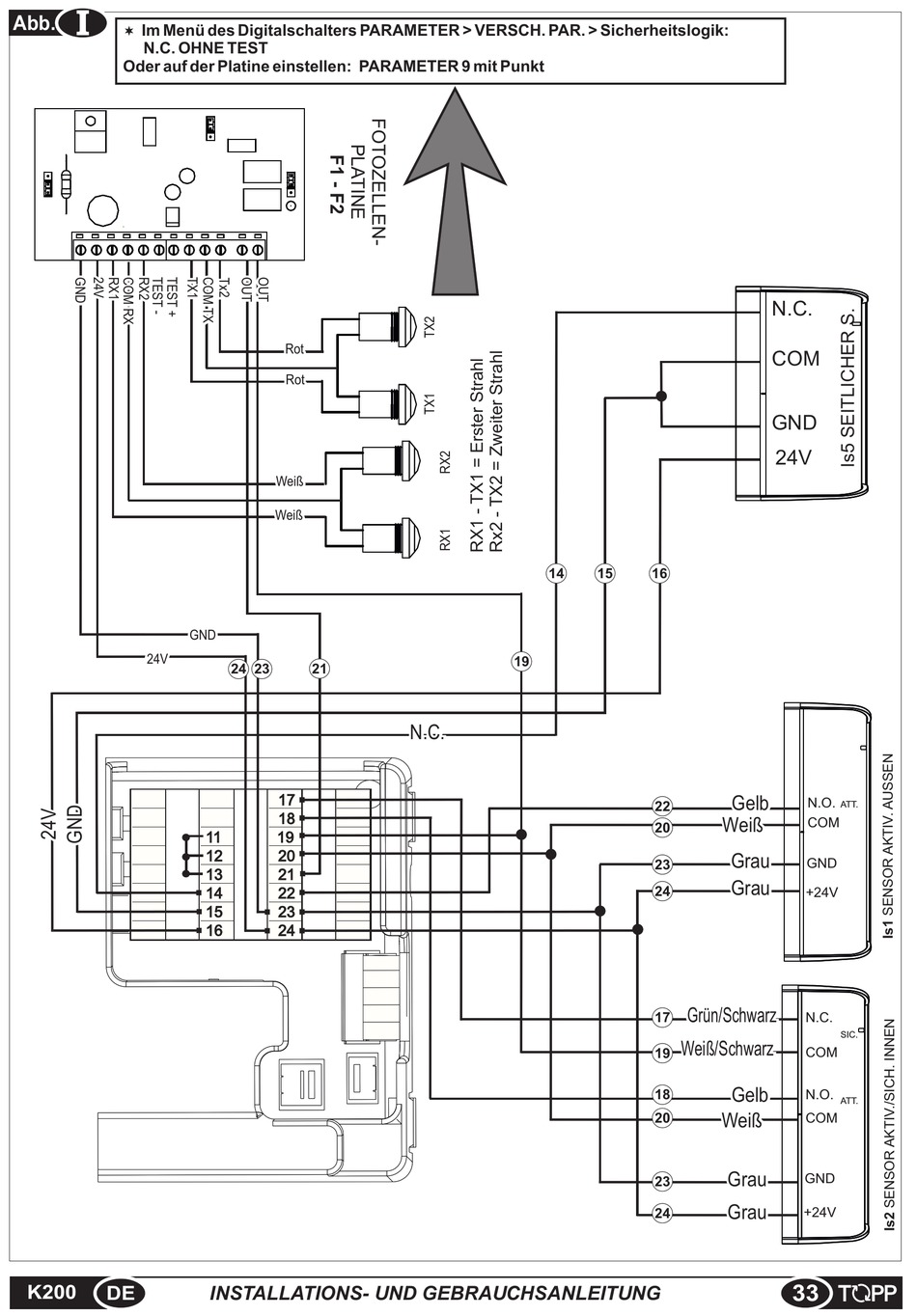

Im Menü des Digitalschalters PARAMETER > VERSCH. PAR. > Sicherheitslogik:
¬
N.C. OHNE TEST
Oder auf der Platine einstellen: PARAMETER 9 mit Punkt
