TOPP K200 Gebrauchsanleitung Seite 31

G

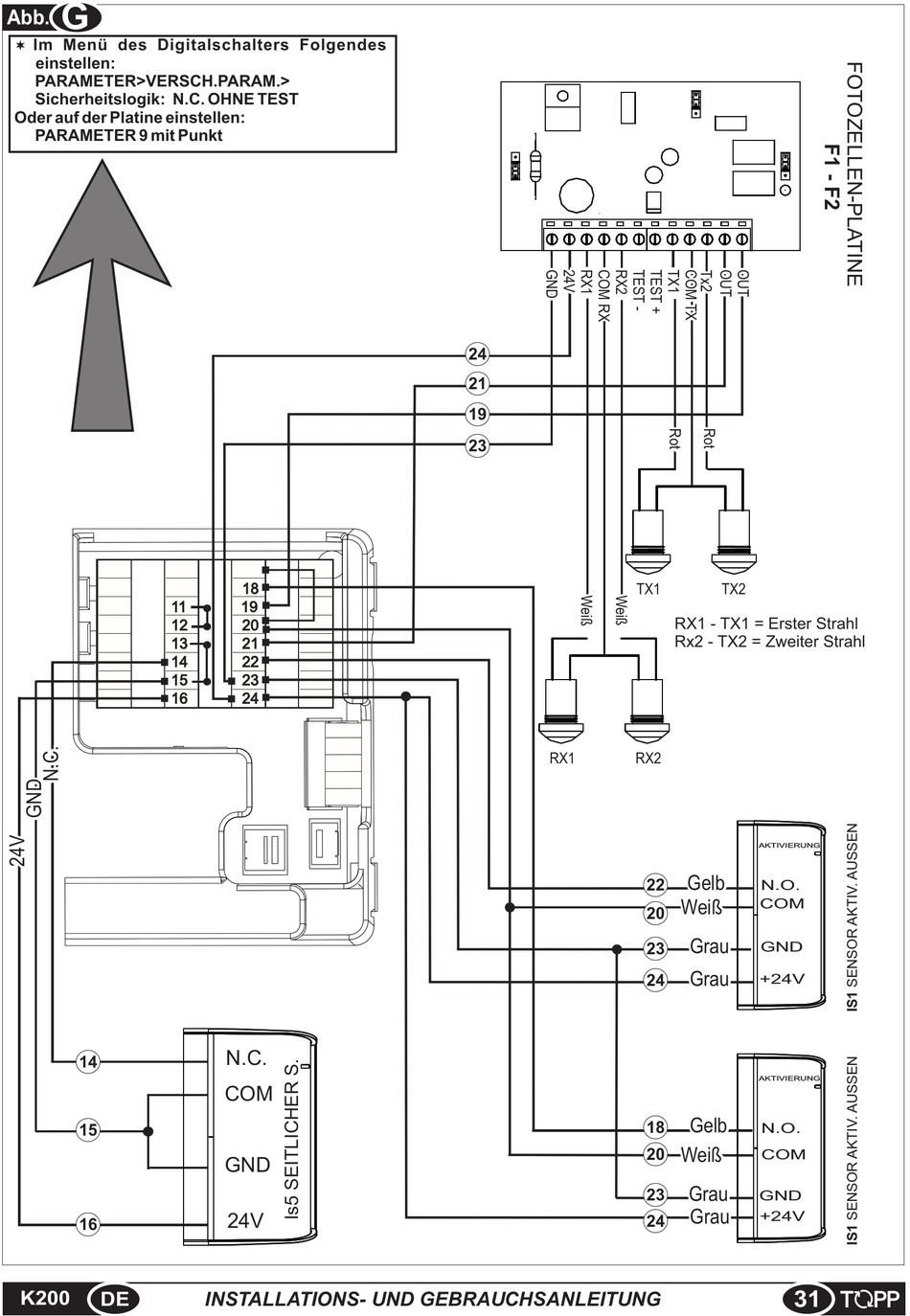

Abb.
Im Menü des Digitalschalters Folgendes
¬
einstellen:
PARAMETER>VERSCH.PARAM.>
Sicherheitslogik: N.C. OHNE TEST
Oder auf der Platine einstellen:
PARAMETER 9 mit Punkt
11
12
13
14
15
16
14
15
16
K200
DE
18
19
20
21
22
23
24
N.C.
COM
GND
24V
INSTALLATIONS- UND GEBRAUCHSANLEITUNG
24
21
19
23
TX1 TX1
RX1 RX1 RX2 RX2
TX2 TX2
RX1 - TX1 = Erster Strahl
Rx2 - TX2 = Zweiter Strahl
AKTIVIERUNG
Gelb Gelb
22
N.O.
COM
Weiß Weiß
20
Grau Grau
GND
23
Grau Grau
24 +24V
AKTIVIERUNG
Gelb Gelb
18
N.O.
Weiß Weiß
20
COM
Grau Grau
23
GND
Grau Grau
+24V
24
