TOPP K200 Gebrauchsanleitung Seite 32

H

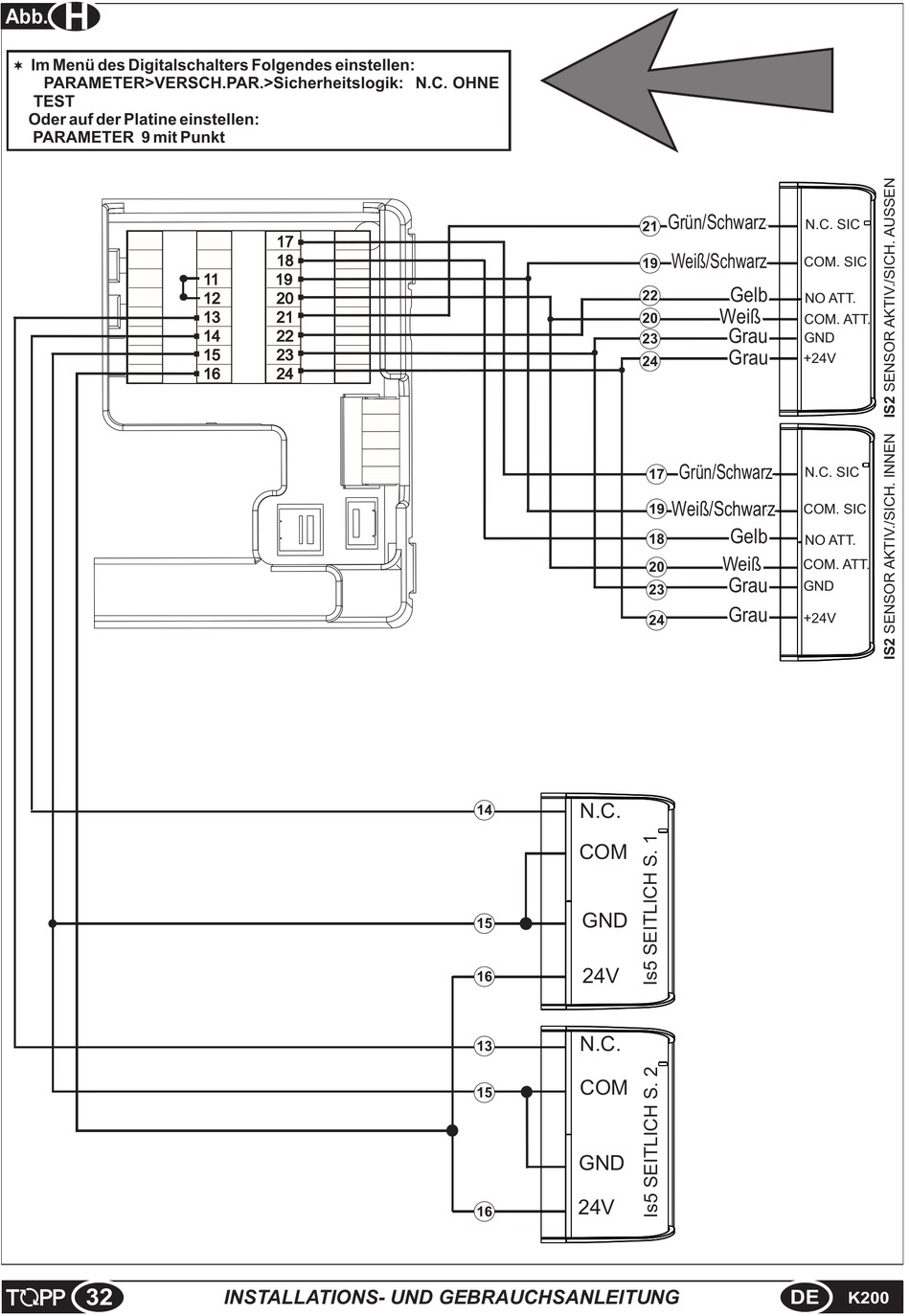

Abb.
Im Menü des Digitalschalters Folgendes einstellen:
¬
PARAMETER>VERSCH.PAR.>Sicherheitslogik: N.C. OHNE
TEST
Oder auf der Platine einstellen:
PARAMETER 9 mit Punkt
32
17
18
11 19
12 20
13 21
14 22
15 23
16 24
INSTALLATIONS- UND GEBRAUCHSANLEITUNG
21
19
22
20
23
24
N.C.
14
COM
GND
15
24V
16
N.C.
13
COM
15
GND
24V
16
Grün/Schwarz Grün/Schwarz
N.C. SIC
Weiß/Schwarz Weiß/Schwarz
COM. SIC
Gelb Gelb
NO ATT.
Weiß Weiß
COM. ATT.
Grau Grau
GND
Grau Grau
+24V
Grün/Schwarz Grün/Schwarz
N.C. SIC
17
Weiß/Schwarz Weiß/Schwarz
19
COM. SIC
Gelb Gelb
18
NO ATT.
Weiß Weiß
COM. ATT.
20
Grau Grau
GND
23
Grau Grau
+24V
24
DE
K200
