4.4

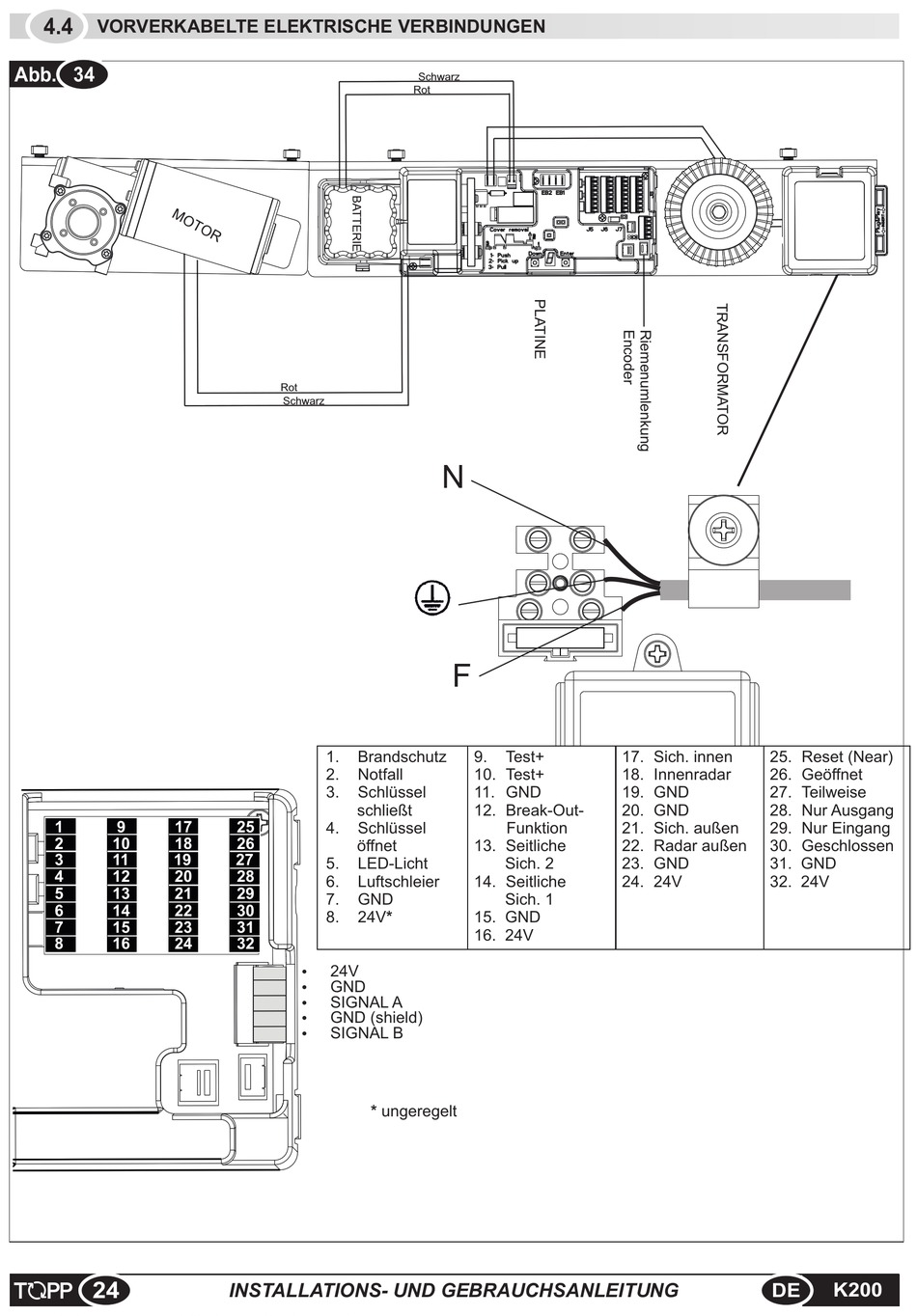

VORVERKABELTE ELEKTRISCHE VERBINDUNGEN
Abb. 34
1
9
17
2
10
18
3
11
19
4
12
20
5
13
21
6
14
22
7
15
23
8
16
24
24
Rot
Schwarz
1.
Brandschutz
2.
Notfall
3.
Schlüssel
schließt
25
4.
Schlüssel
26
öffnet
27
5.
LED-Licht
28
6.
Luftschleier
29
7.
GND
30
8.
24V*
31
32
24V
Ÿ
GND
Ÿ
SIGNAL A
Ÿ
GND (shield)
Ÿ
SIGNAL B
Ÿ
* ungeregelt
INSTALLATIONS- UND GEBRAUCHSANLEITUNG
Schwarz
Rot
N
F
9.
Test+
10. Test+
11. GND
12. Break-Out-
Funktion
13. Seitliche
Sich. 2
14. Seitliche
Sich. 1
15. GND
16. 24V
17. Sich. innen
25. Reset (Near)
18. Innenradar
26. Geöffnet
19. GND
27. Teilweise
20. GND
28. Nur Ausgang
21. Sich. außen
29. Nur Eingang
22. Radar außen
30. Geschlossen
23. GND
31. GND
24. 24V
32. 24V
DE
K200
