MONTAGE TÜRFLÜGELVERRIEGELUNG
Während der Montage sicherstellen, dass sich der Türflügel manuell mindestens 2-3 mm öffnen lässt, wenn die Tür mit
eingelegter Verriegelung geschlossen ist. Die Toleranz ist notwendig, damit die Verriegelung sich ohne Hindernis lösen
kann.

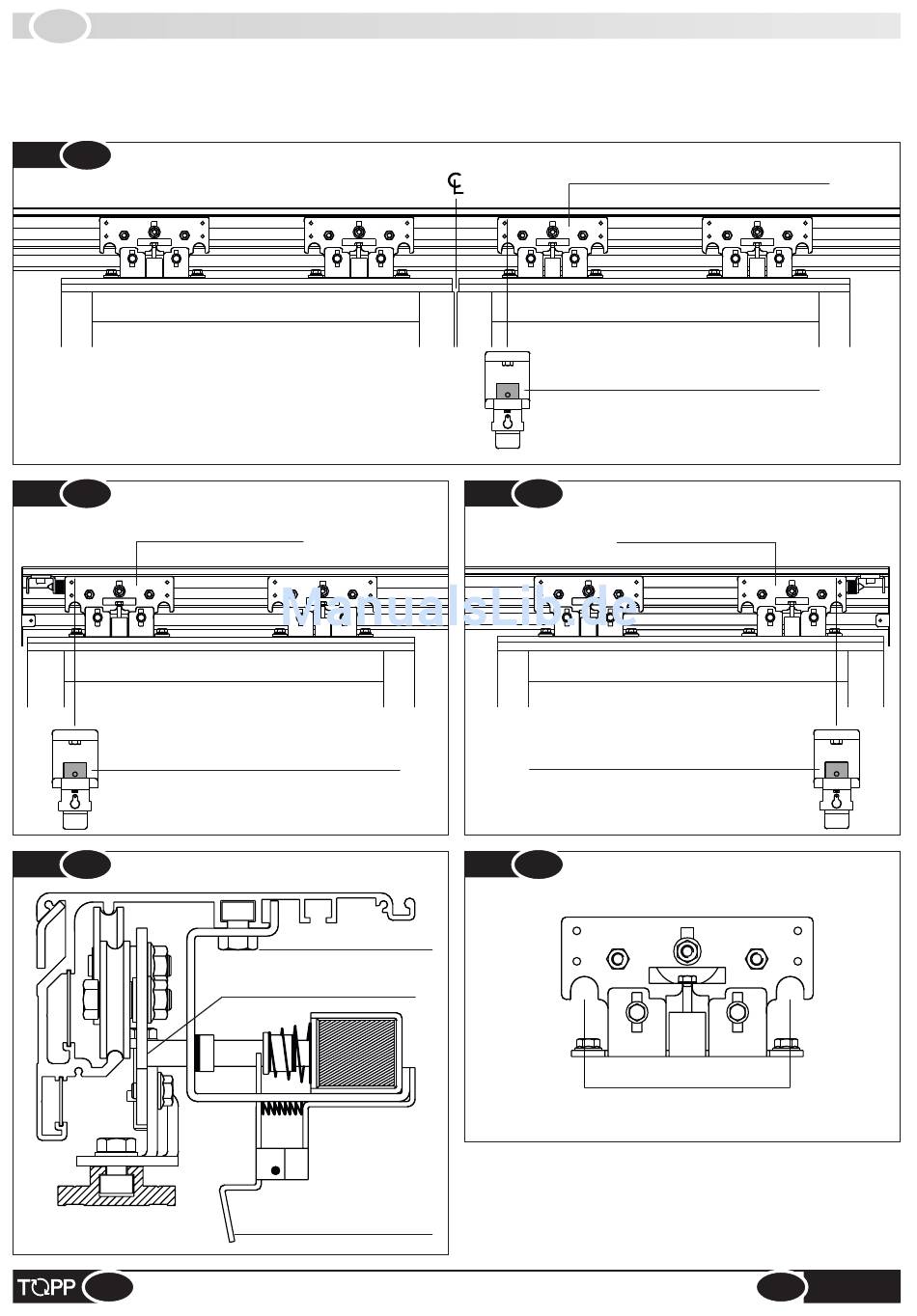

Abb. 27
2 TÜRFLÜGEL
Abb. 28
1 TÜRFLÜGEL RE
Vorderer Laufwagen
Türflügelverriegelung mit
integrierter manueller Entriegelung
Abb. 30
20
Befestigungsschraube
Ankopplung Verriegelung/Laufwagen
Manuelle Entriegelung
INSTALLATIONS- UND GEBRAUCHSANLEITUNG
Vorderer Laufwagen Türflügel RE
Türflügelverriegelung mit
integrierter manueller Entriegelung
Abb. 29
1 TÜRFLÜGEL LI
Vorderer Laufwagen
Türflügelverriegelung mit
integrierter manueller Entriegelung
Abb. 31
Ankopplung Verriegelung/Laufwagen
Zum Entriegeln und Öffnen der Tür den frontal auf den
Entriegelungshebel der manuellen Entriegelung unter dem
Gehäuse drücken und gleichzeitig mit der Hand am
Türflügel ziehen, um diesen zu öffnen.
