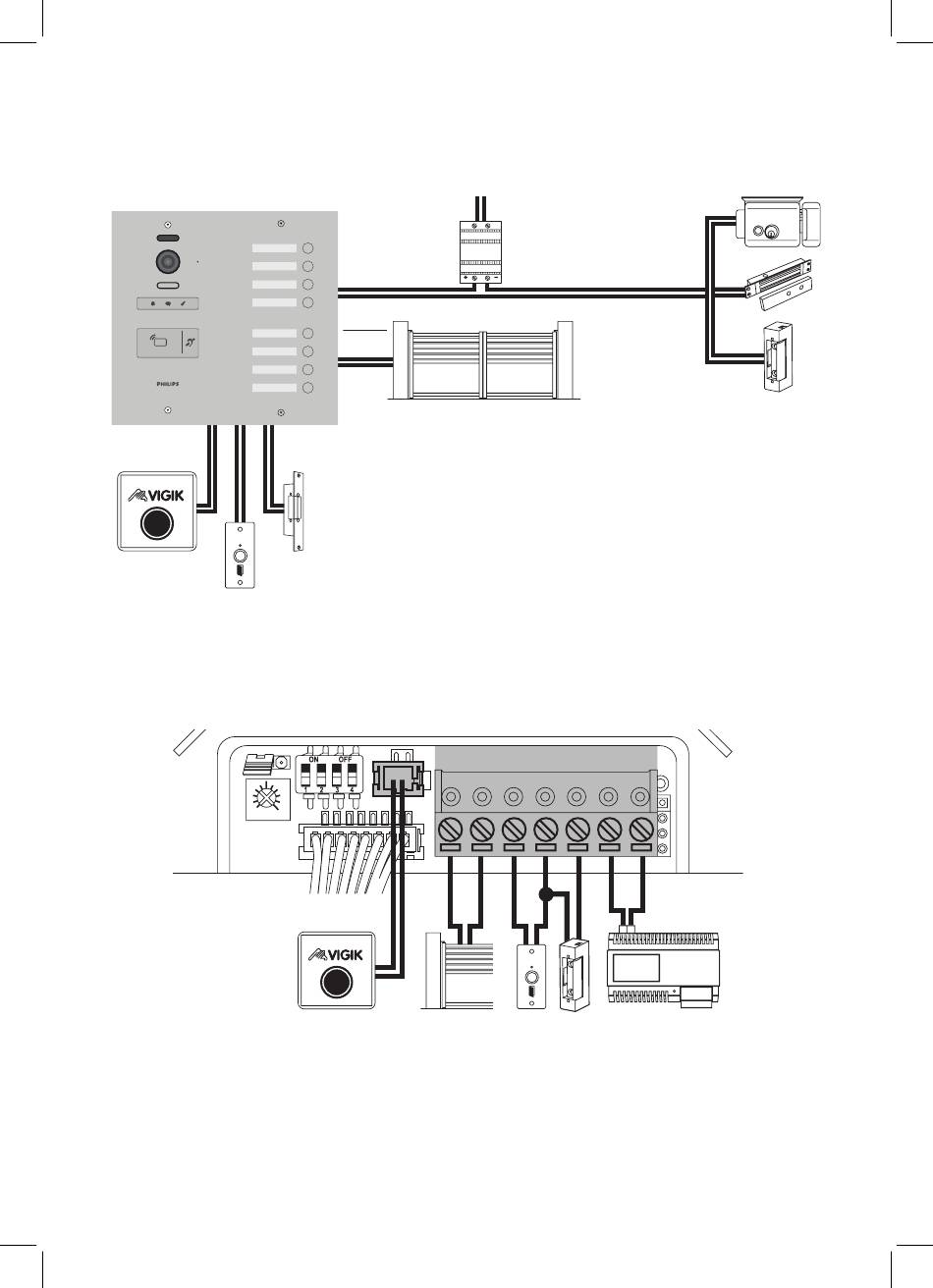

Zusätzliche Anschlüsse an der Türsprechanlage (optional)
VIGIK-Modul
(nicht im
Lieferumfang
Austrittstaster (nicht im
enthalten)
Lieferumfang enthalten)
JUMPER
5.2 Verkabelung der Türsprechanlage
Hinweis: Die Klemmleisten sind abnehmbar, um die Verkabelung zu erleichtern.
• NO/NC- und COM-ANSCHLUSSKLEMMEN: Steuerklemmen für den Torantrieb, die mit dem
potenzialfreien Kontakteingang des Torantriebs verbunden werden (normalerweise: Eingang für
Schlüsselschalter). Über diesen Ausgang wird keine Spannung ausgegeben.
• EXT- UND GND-ANSCHLUSSKLEMMEN: Schließen Sie hier einen Austrittstaster an, den Sie auf
der Grundstück-Innenseite installieren, um das Öffnen des elektrischen Türöffners auszulösen. Der
Austrittstaster muss vom Typ NO sein: Der Kontakt schließt sich, wenn er zum Öffnen des Zugangs
verwendet wird.
230 Vac
50 Hz
ODER
Torantrieb mit Eingang für eine
kabelgebundene Steuerung mit
potenzialfreiem Kontakt (nicht im
Lieferumfang enthalten)
Elektrischer Türöffner 12 V DC mit Sendefunktion
Max. 1,5 A (nicht im Lieferumfang enthalten)
SPEAKER
VIGIK OUTPUT
12V
DC
NO/NC
Philips - WelcomeHive Pro 2
Nicht im Lieferumfang
enthaltenes Netzteil,
an die zu steuernde
Vorrichtung (nicht
im Lieferumfang
enthalten) anzupassen
COM
EXIT
GND
LOCK
BUS2
BUS1
7
