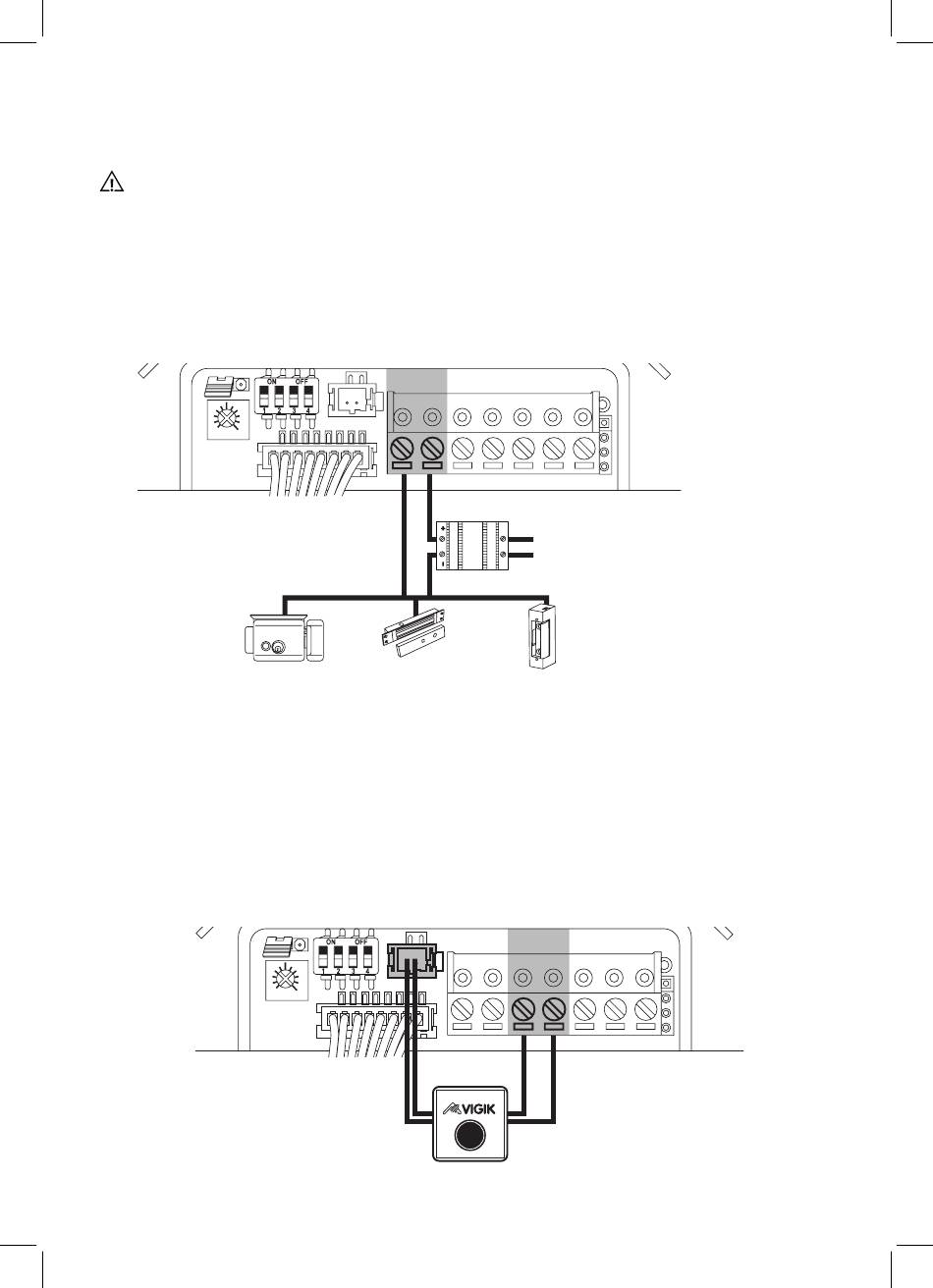

• GND- UND LOCK-ANSCHLUSKLEMMEN: Schließen Sie hier einen elektrischen Türöffner an, um
ihn über einen der Monitore, den Kartenleser der Türsprechanlage oder den Austrittstaster zu
steuern.
Achtung: Der elektrische Türöffner muss ein Türöffner 12 V DC mit Sendefunktion und einem
Maximalstrom von 1,5 A sein. Wir empfehlen die Verwendung eines Türöffners mit mechanischem
Gedächtnis, der geöffnet bleibt, solange die Tür nicht geöffnet und wieder geschlossen wurde.
Wenn Sie einen elektrischen Türöffner mit Ruhestromfunktion oder ein System vom Typ „normal
JUMPER
geschlossen" oder ein Gerät verwenden, das mehr als 1,5 A bei 12 V fordert, benutzen Sie den
Ausgangskontakt für das Tor (Klemmen NO/NC und COM) und eine geeignete Stromversorgung
(nicht im Lieferumfang enthalten). Der Maximalstrom zwischen NO/NC und COM beträgt 6 A.
(System normal geschlossen: Die Notstromversorgung, die ein ungewolltes Öffnen bei Stromausfall
verhindert, ist nicht dargestellt.)
• KLEMMEN BUS1 und BUS2: müssen mit dem mitgelieferten DIN-Schienen-Netzteil an die
BUS(DS)-Klemmen angeschlossen werden. Auf eine besondere Polarität ist nicht zu achten.
• VIGIK-GEHÄUSE
Wenn Sie ein VIGIK-Gehäuse (nicht im Lieferumfang enthalten) installieren möchten, können Sie
entweder den in die Türsprechanlage integrierten Kartenleser und die mitgelieferten Karten oder
den VIGIK-Lesekopf und die entsprechenden Karten verwenden, um den Zugang zu öffnen. Die
Verdrahtung ist wie folgt vorzunehmen:
12-V-DC-Versorgungseingang für
VIGIK-Modul: Verwenden Sie den
mitgelieferten Stecker und das
mitgelieferte Kabel
8
SPEAKER
VIGIK OUTPUT
12V
DC
NO/NC
COM
JUMPER
SPEAKER
VIGIK OUTPUT
12V
DC
Philips - WelcomeHive Pro 2
EXIT
GND
LOCK
BUS2
BUS1
230 Vac
50 Hz
NO/NC
COM
EXIT
GND
LOCK
BUS2
COM- und NO-Ausgänge
des VIGIK-Moduls
Nicht im Lieferumfang
enthaltenes Netzteil,
an die zu steuernde
Vorrichtung (nicht
im Lieferumfang
enthalten) anzupassen
BUS1
