Zentral-Elektronikmodul HBMU
F
D
B
C
A

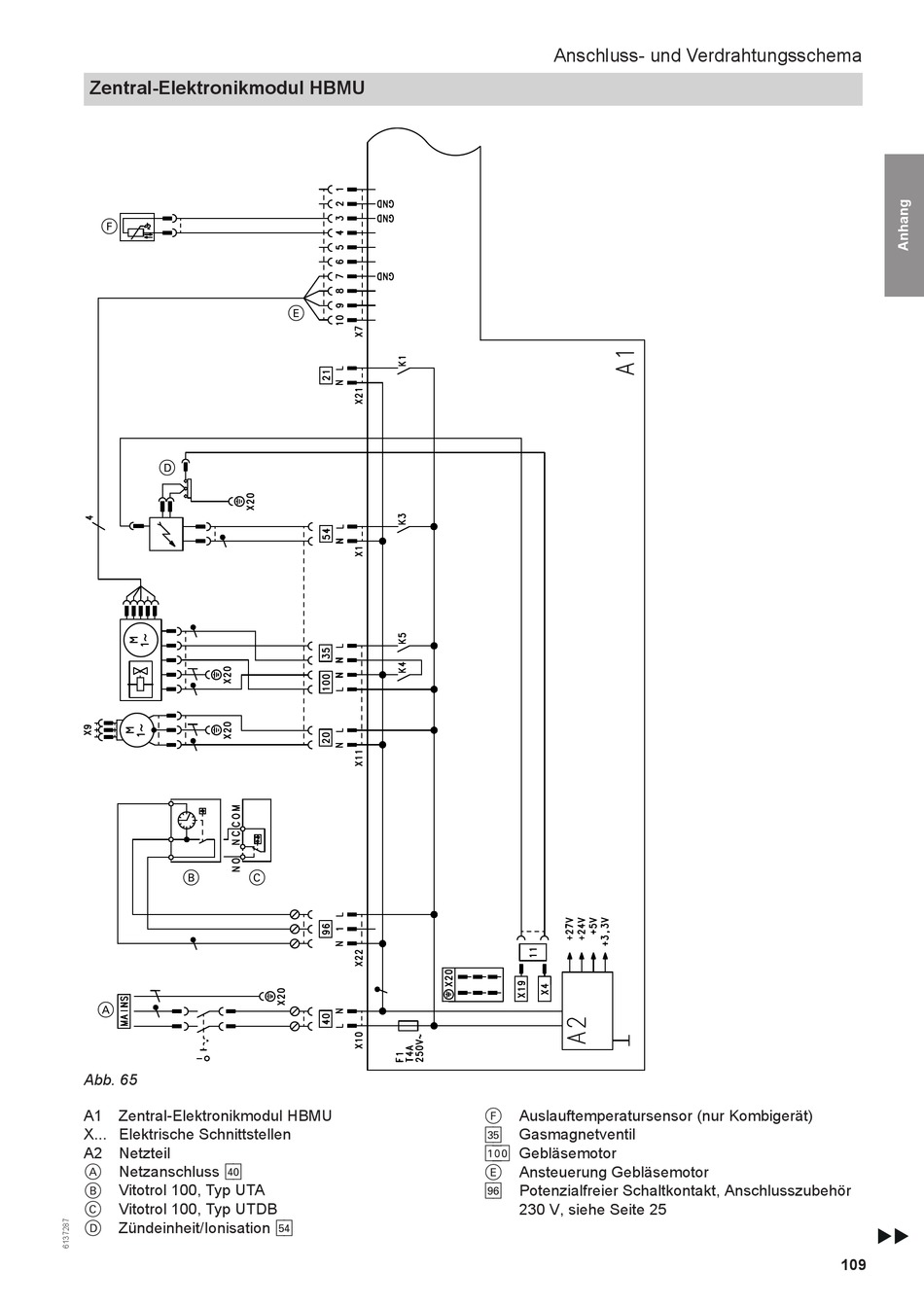

Abb. 65
A1 Zentral-Elektronikmodul HBMU
X... Elektrische Schnittstellen
A2 Netzteil
Netzanschluss
A
fÖ
Vitotrol 100, Typ UTA
B
Vitotrol 100, Typ UTDB
C
Zündeinheit/Ionisation
D
E
gF
Anschluss- und Verdrahtungsschema
Auslauftemperatursensor (nur Kombigerät)
F
Gasmagnetventil
dG
Gebläsemotor
a-Ö
Ansteuerung Gebläsemotor
E
lH
Potenzialfreier Schaltkontakt, Anschlusszubehör
230 V, siehe Seite 25
109
