Komponenten des Mainboards
In Abbildung 3 sind die Positionen der wichtigsten Komponenten des Mainboards dargestellt.
II
HH
GG
FF
EE
DD
CC
BB
AA
Z
Y
X
W
Tabelle 2. Komponenten des Mainboards
Kenn-
Beschreibung
zeichen
A.
Systemlüfter auf der Rückseite (1)
B.
Systemlüfter auf der Rückseite (2)
C.
Konventioneller PCI-Steckplatz 2
D.
Konventioneller PCI-Steckplatz 1
E.
PCIE-Steckplatz 2 (x8-Anschluss, x4-
Geschwindigkeit)
F.
PCIE-Steckplatz 1 (x16-Anschluss, x8-
Geschwindigkeit)
G.
E/A-Anschlussfeld auf der Rückseite
H.
ATX-Stromanschluss (12 V)
I.
Prozessorsockel LGA775
J.
Steckplatz für Kanal A, DIMM 1 (blau)
K.
Steckplatz für Kanal A, DIMM 2 (schwarz) CC.
L.
Prozessorlüfter 2
M.
Steckplatz für Kanal B, DIMM 1 (blau)
N.
Steckplatz für Kanal B, DIMM 2 (schwarz) FF.
O.
Prozessorlüfter 1
P .
Diskettenlaufwerk
Q.
IDE
ATX-Stromanschluss 1
R.
8
8
A B
C
D
E
F
U
T
S
V

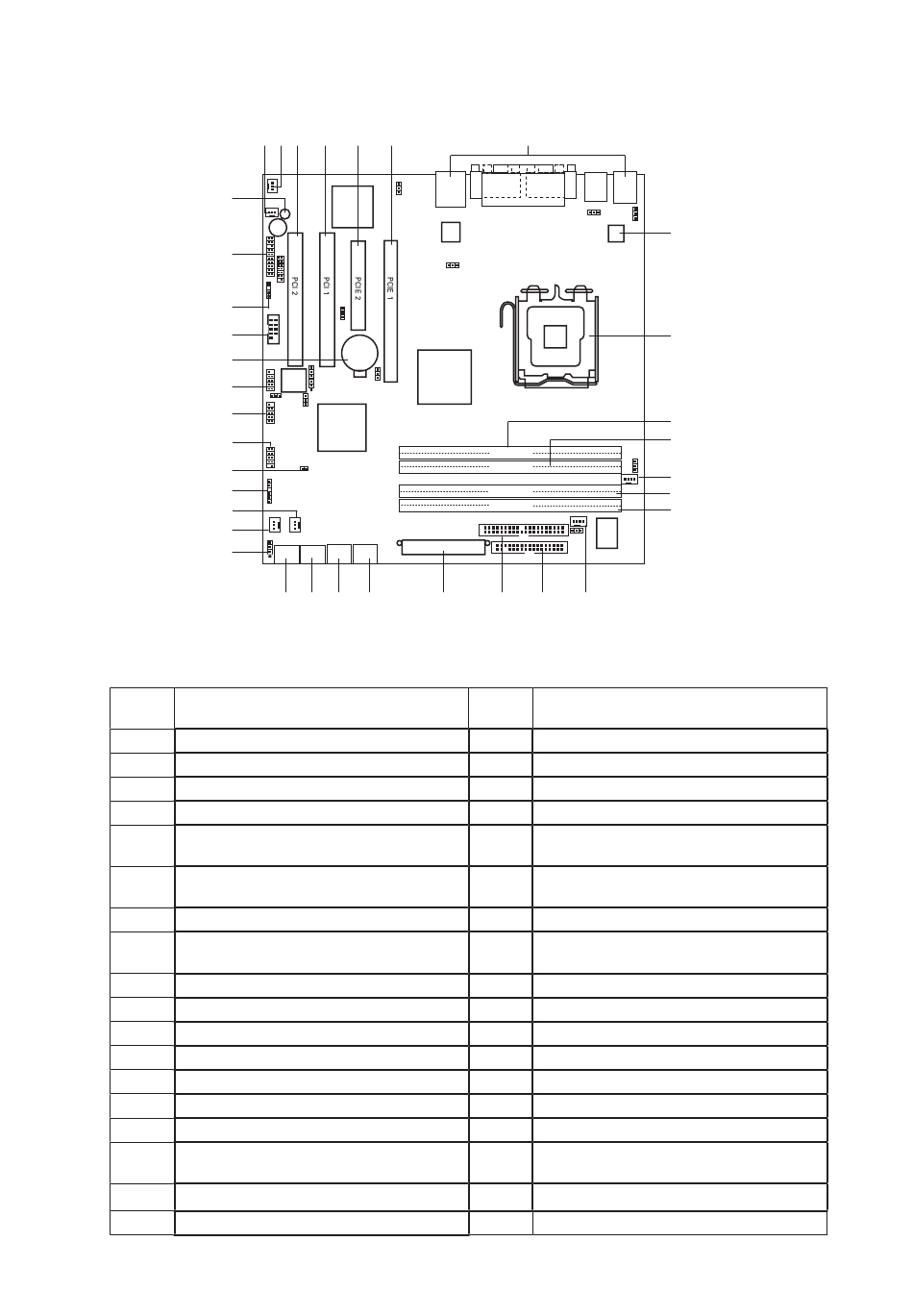

Abbildung 3. Komponenten des Mainboards
G
DIMM_A1
DIMM_A2
DIMM_B1
DIMM_B2
O
R
Q
P
Kenn-
Beschreibung
zeichen
S.
SATA 4
T.
SATA 3
U.
SATA 2
V.
SATA 1
W.
Festplattenaktivitäts-LED 1
X.
Systemlüfter auf der Vorderseite (2)
Y.
Systemlüfter auf der Vorderseite (1)
Z.
SMBus-Anschluss
AA.
Temperatursensor
BB.
USB 2.0-Anschlüsse 7/8
USB 2.0-Anschlüsse 5/6
DD.
USB 2.0-Anschlüsse ¾
EE.
Batterie
COM2-Anschluss
GG.
Anschluss für Gehäuseschutzschalter
HH.
Anschluss für Bedienfeld auf der Vorder-
seite
II.
Standby-LED
