CPU-Lüfteranschlüsse (3-pin FM_CPU1, FM_CPU2)
Mit Hilfe dieser Jumper können Sie auswählen, ob Lüfter mit 3-poligem oder 4-poligem Stecker an
die CPU-Lüfteranschlüsse (CPU_FAN1, CPU_FAN2) angeschlossen werden sollen. Setzen Sie diese
Jumper auf die Pins 1-2, falls Sie Lüfter mit 3-poligem Stecker verwenden, und auf die Pins 2-3, falls
Sie Lüfter mit 4-poligem Stecker verwenden.
Einstellungen Gigabit-LAN-Controller (3-pin LAN_EN1)
Mit Hilfe dieses Jumpers können Sie den integrierten Gigabit-LAN-Controller Broadcom BCM5753
aktivieren oder deaktivieren. Setzen Sie den Jumper auf die Pins 1-2, um die Gigabit-LAN-Funktion
zu aktivieren.
MAXDATA PLATINUM 50 I M1
MAXDATA PLATINUM 50 I M1

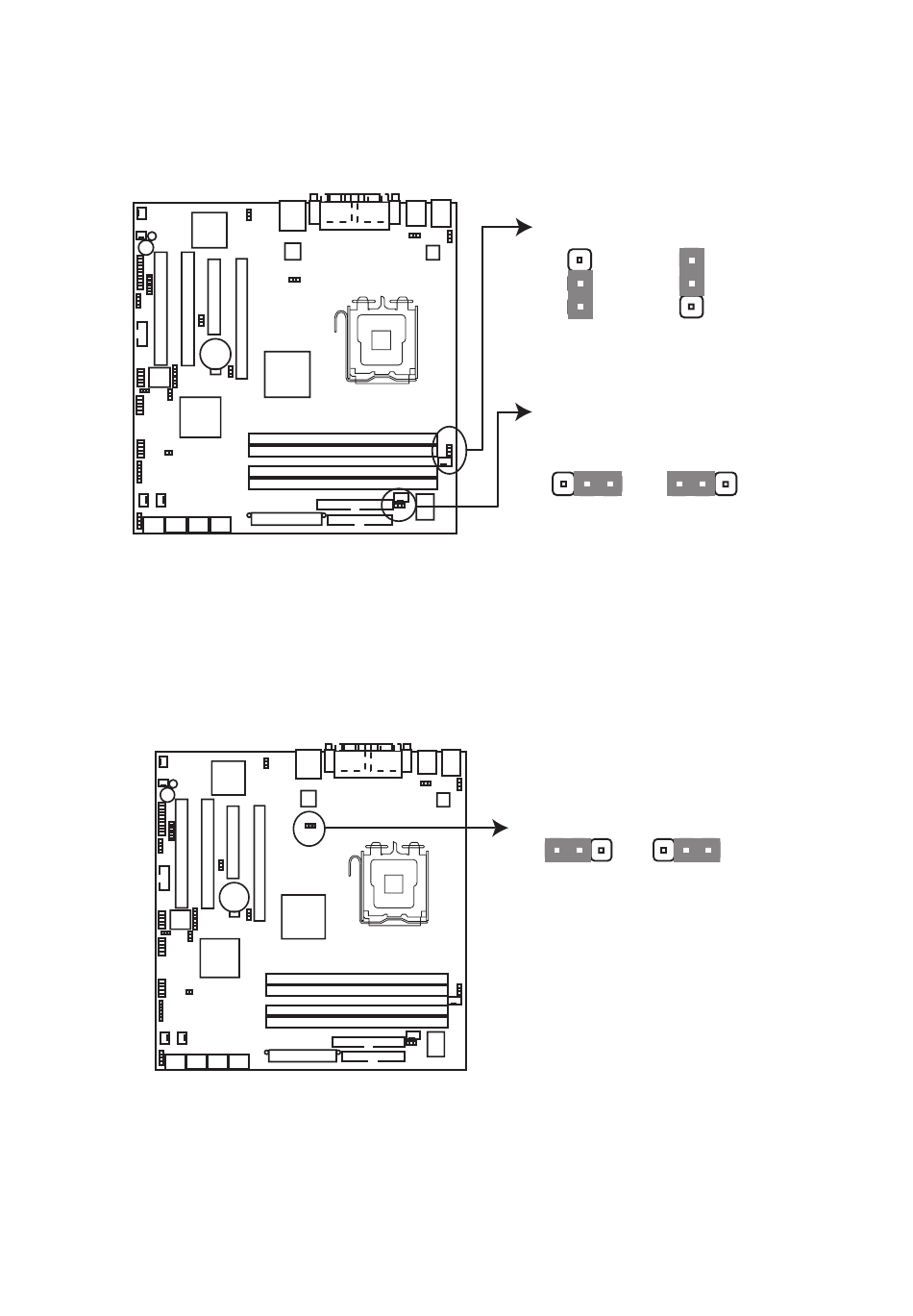

Abbildung 14. FM CPU-Einstellungen
Abbildung 15. LAN_EN1-Einstellungen
FM_CPU2
2
1
Lüfter mit
Lüfter mit 4-poligem
3-poligem
Stecker (Standard)
Stecker
FM_CPU1
2 1
3
2
Lüfter mit
Lüfter mit 4-poligem
3-poligem
Stecker (Standard)
Stecker
LAN_EN1
1
2
2 3
Aktivieren
Deaktivieren
(Standard)
3
2
