Ohlins FF 520 Montageanleitung Seite 2

1 INFORMATION
Achsaufnahme
Die Radachse muss exakt in die 32mm
Bohrungen der Gabelfüße passen. Wenn die
Achse kleinere Abmessungen hat, müssen
passende Achshülsen verwendet werden.
✋
Achtungs!
Es ist von entscheidender Bedeutung, dass
der Durchmesser und die Länge der Radachse
korrekt sind. Es ist von entscheidender
Bedeutung, dass die Achse die Gabelholme
nicht zusammenziehen kann. Darum müssen
die verwendeten Hülsen perfekt passen.
inneiss!
1
Bestreichen Sie die Radachse mit Schmierfett,
damit diese einfach durch die Bohrungen der
Gabelfüße gleiten kann.
Fertigung
Verwenden Sie Materialien von hoher Qualität
und ausreichenden Abmessungen, um Hülsen,
Bremssattelhalter und Kotflügelhalterungen
herzustellen. Bremssattelhalter werden
mit M8 und M6 Schrauben montiert. Die
Kotflügelhalterungen werden mit M5
Schrauben montiert.
Anzugsdrehmomente
M8 Schrauben: 19 Nm
M6 Schrauben: 7 Nm
M5 Schrauben: 4 Nm
2

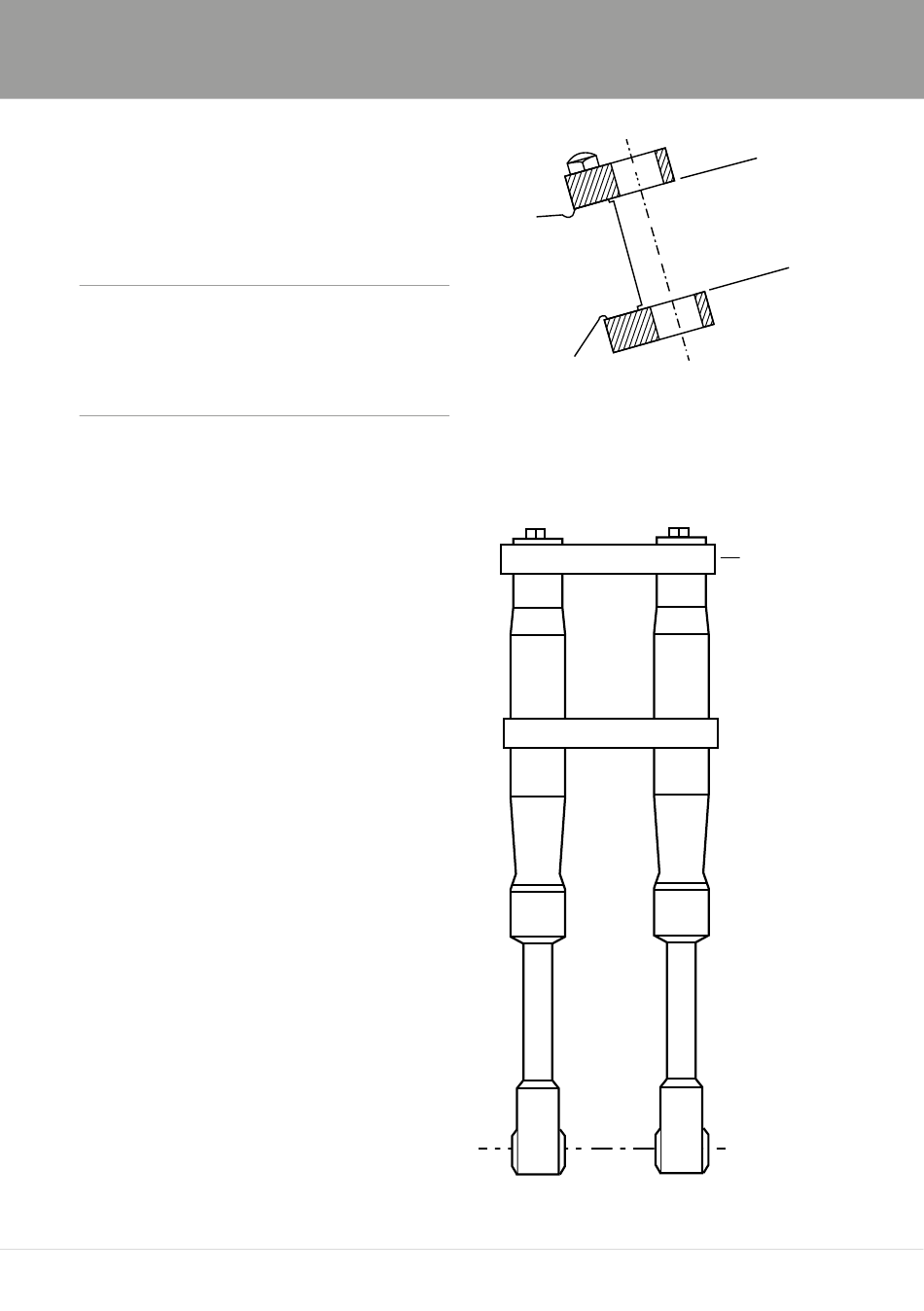

Parallel
verlaufende
Gabelbrücken
Ausgerichtete
Mittelachse
Die Gabelholme
müssen in gleicher
Höhe montiert
werden. Der
Gabelüberstand
muss exakt gleich
sein.
