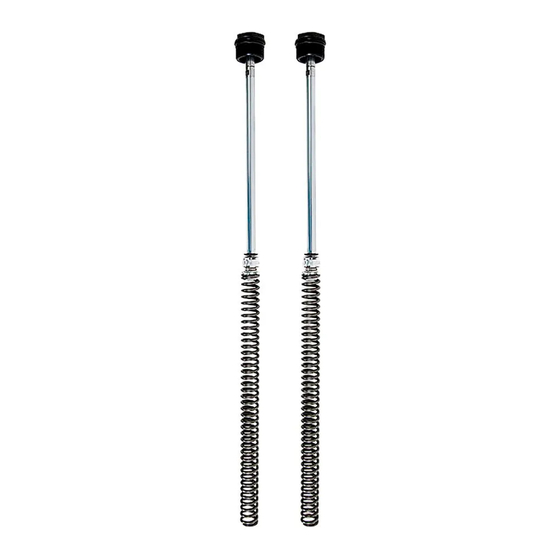

Vorderradgabel-Kit für Honda MSX 125
FDK 111
Montageanleitung
Lieferumfang
Beschreibung
Schraube
Endkappe
O-Ring
Druckstufen-Dämpferrohr FDK 101-C
Zugstufen-Dämpferrohr
Gabelfeder 5.5 N/mm
Gabelfeder 6.0 N/mm
Hülse
Unterlegscheibe
Kupfer-Unterlegscheibe
Sicherungsring
Öhlins Aufkleber blau
Öhlins Aufkleber schwarz 01185-04
Hinweis!
Überprüfen Sie den Packungsinhalt, bevor Sie das Produkt montieren.
Sollten Teile fehlen, so kontaktieren Sie Ihren Öhlins Händler.
Warnung!
Dieses Kit sollte von einem autorisierten Öhlins Händler eingebaut
werden. Die Installation erfordert Spezialwerkzeug.
Warnung!
Bitte lesen Sie vor dem Einbau des Produktes die Öhlins
Betriebsanleitung genau durch. Eine Vorderradgabel ist ein wichtiges
technisches Element des Fahrzeuges, welches die Stabilität beeinflusst.
Hinweis!
Die Abbildungen in dieser Montageanleitung können sich von Ihrem
Produkt unterscheiden.
Hinweis!
Unter hohen Temperaturen, während der Lagerung oder des Transportes,
können sich Schmiermittel und Schutzöle lösen und die Verpackung
verunreinigen. Auch vom Zusammenbau in unserem Werk können Fett-
oder Ölreste vorhanden sein. Dies hat keinen Einfluss auf die Funktion
Ihres Öhlins Produktes. Reinigen Sie das Öhlins Produkt vor dem Einbau
gründlich mit einem Stofflappen.
Art. Nr.
Stk.
15209-01
2
60005-03
2
00576-14
2
1
FDK 101-R
1
68000-04
2
68000-05
2
61123-04
2
60049-01
2
60048-01
2
01499-02
2
00192-01
2
2
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Ohlins FDK 111

Inhaltszusammenfassung für Ohlins FDK 111

  • Seite 1 Auch vom Zusammenbau in unserem Werk können Fett- oder Ölreste vorhanden sein. Dies hat keinen Einfluss auf die Funktion Ihres Öhlins Produktes. Reinigen Sie das Öhlins Produkt vor dem Einbau gründlich mit einem Stofflappen. Vorderradgabel-Kit für Honda MSX 125 FDK 111 Montageanleitung...
  • Seite 2 MoNtAgeANLeituNg original endkappe Öhlins endkappe P0.1...

  • Seite 3: Mounting Instructions

    mounting instructions Sicherheitssymbole Hinweis! Die Vorderradgabel ist ein sehr wichtiges Bauteil, welches In dieser Bedienungsanleitung, in die Stabilität des Fahrzeuges beeinflusst. Montageanleitungen und weiteren technischen Hinweis! Dokumenten werden wichtige Informationen, Bevor Sie das Vorderradgabel-Kit zum Einsatz bringen, welche die Sicherheit betreffen, durch folgende lesen Sie diese Betriebsanleitung sorgfältig durch und Symbole hervorgehoben: versichern Sie sich, dass Sie alles verstanden haben.

  • Seite 4: Ausbau Der Originalen Vorderradgabel

    1 AuSBAu der origiNALeN VorderrAdgABeL Warnung! Es ist sehr zu empfehlen, dass ein Öhlins Händler das Vorderradgabel-Kit einbaut. Warnung! Achten Sie darauf, dass Ihr Motorrad einen sicheren Stand hat und nicht kippen kann. Warnung! Verkratzen Sie keinesfalls die Öhlins Endkappe. Verwenden Sie zum Schutz Markierungsband.
  • Seite 5 2 zerLegeN der origiNALeN VorderrAdgABeL Hinweis! Die folgenden Anweisungen beziehen sich auf die Zeichnung P0.1 auf Seite 2. Schrauben Sie die Endkappe (18) vom Außenrohr (07) und lösen Sie die Mutter (17). Achtung! Achten Sie darauf, dass keine losen Teile beim Ölablassen unabsichtlich aus dem Gabelholm gespült werden.

  • Seite 6: Montage Des Öhlins Vorderradgabel-Kits

    2 zerLegeN der origiNALeN VorderrAdgABeL 2.10 Entfernen Sie das Dämpferrohr. Achtung! Beschädigen Sie keinesfalls den Kolbenring (11). Dieser wird wieder verwendet. 2.11 Demontieren Sie die Top-Out Feder (09) und den Kolbenring (11). 3 MoNtAge deS ÖHLiNS VorderrAdgABeL-KitS Achtung! Das Vorderradgabel-Kit ist unterteilt in ein Druckstufen- und ein Zugstufen-Kit.
  • Seite 7 3 MoNtAge deS ÖHLiNS VorderrAdgABeL-KitS 3.11 Montieren Sie die Unterlegscheibe (05) (mit Tragen Sie Loctite 270 auf das Innenrohr (08) der abgeschrägten Kante zum Sicherungsring auf. Klemmen Sie den Gabelboden (16) in zeigend), den Top-Out Gummi (04) und die einen Schraubstock und verschrauben Sie Öhlins Endkappe (02) auf dem Dämpferrohr das Innenrohr (08) damit.
  • Seite 8 Die neuesten Informationen Öhlins Produkte unterliegen einer bekommen Sie bei Ihrem Öhlins kontinuierlichen Verbesserung und Importeur. Sollten Sie Fragen zum Weiterentwicklung. Diese Inhalt dieser Montageanleitung Montageanleitung wurde bis zum haben, so kontaktieren Sie Ihren Druckschluss so aktuell wie irgend Öhlins Händler. möglich gehalten.
