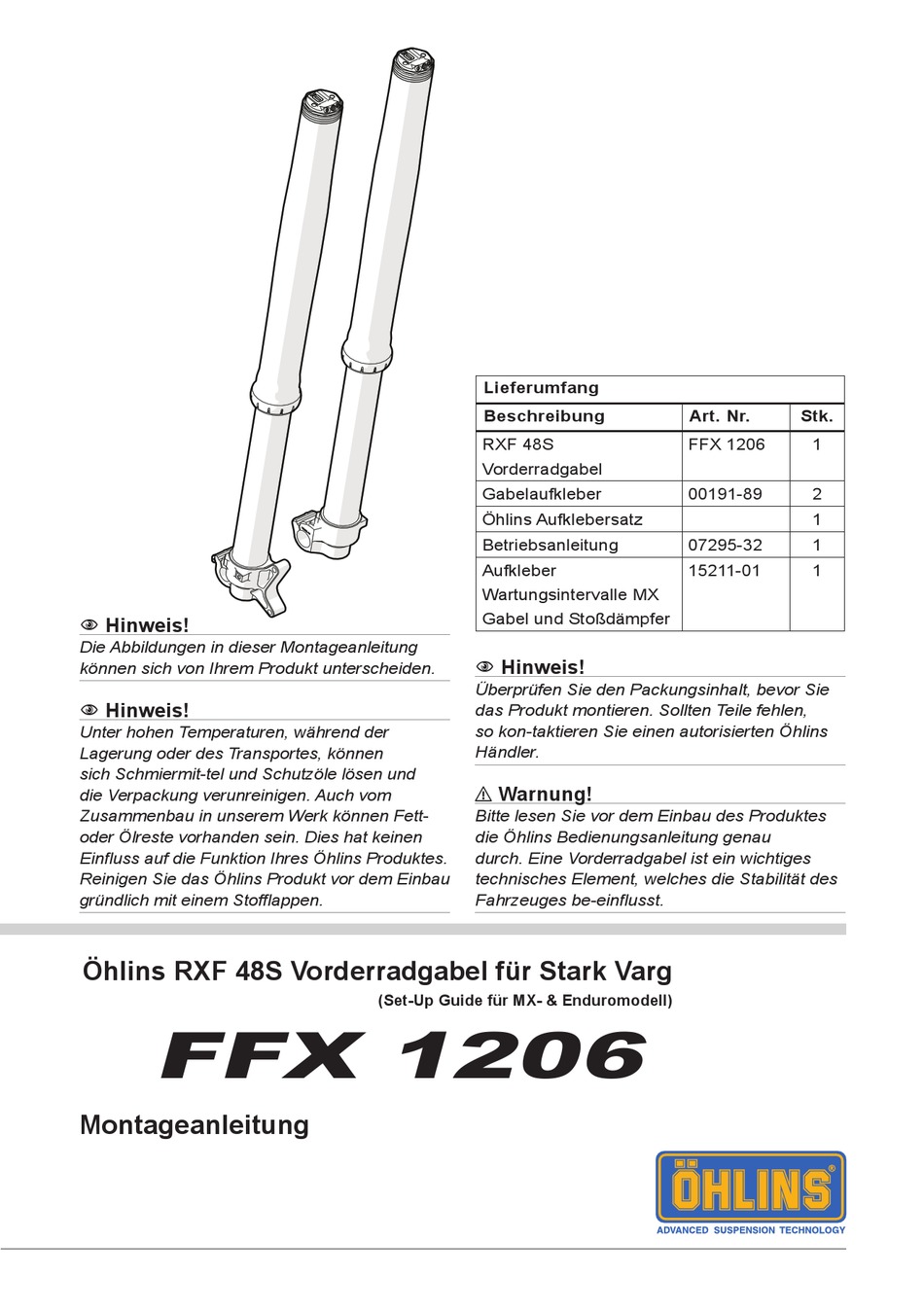

Ohlins FFX 1206 Montageanleitung
Rxf 48s vorderradgabel für stark varg
Quicklinks
Hinweis!
1
Die Abbildungen in dieser Montageanleitung
können sich von Ihrem Produkt unterscheiden.
Hinweis!
1
Unter hohen Temperaturen, während der
Lagerung oder des Transportes, können
sich Schmiermit-tel und Schutzöle lösen und
die Verpackung verunreinigen. Auch vom
Zusammenbau in unserem Werk können Fett-
oder Ölreste vorhanden sein. Dies hat keinen
Einfluss auf die Funktion Ihres Öhlins Produktes.
Reinigen Sie das Öhlins Produkt vor dem Einbau
gründlich mit einem Stofflappen.

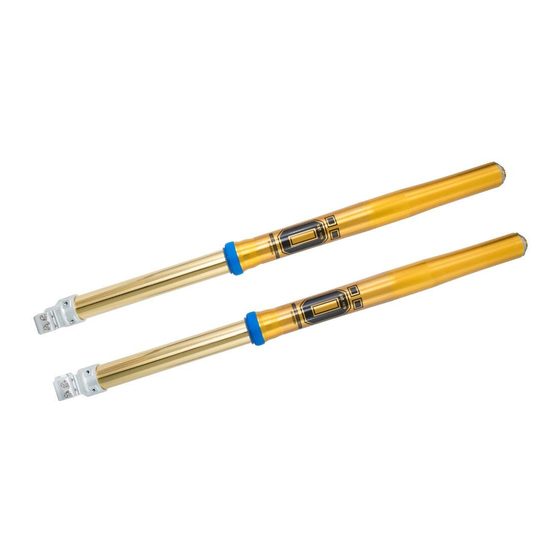

Öhlins RXF 48S Vorderradgabel für Stark Varg
FFX 1206
Montageanleitung
Lieferumfang
Beschreibung
RXF 48S
Vorderradgabel
Gabelaufkleber
Öhlins Aufklebersatz
Betriebsanleitung
Aufkleber
Wartungsintervalle MX
Gabel und Stoßdämpfer
Hinweis!
1
Überprüfen Sie den Packungsinhalt, bevor Sie
das Produkt montieren. Sollten Teile fehlen,
so kon-taktieren Sie einen autorisierten Öhlins
Händler.
⚠
Warnung!
Bitte lesen Sie vor dem Einbau des Produktes
die Öhlins Bedienungsanleitung genau
durch. Eine Vorderradgabel ist ein wichtiges
technisches Element, welches die Stabilität des
Fahrzeuges be-einflusst.
(Set-Up Guide für MX- & Enduromodell)
Art. Nr.
Stk.
FFX 1206
1
00191-89
2
1
07295-32
1
15211-01
1
Verwandte Anleitungen für Ohlins FFX 1206
Inhaltszusammenfassung für Ohlins FFX 1206
- Seite 1 Lieferumfang Beschreibung Art. Nr. Stk. RXF 48S FFX 1206 Vorderradgabel Gabelaufkleber 00191-89 Öhlins Aufklebersatz Betriebsanleitung 07295-32 Aufkleber 15211-01 Wartungsintervalle MX Gabel und Stoßdämpfer Hinweis! Die Abbildungen in dieser Montageanleitung Hinweis! können sich von Ihrem Produkt unterscheiden. Überprüfen Sie den Packungsinhalt, bevor Sie Hinweis! das Produkt montieren.
- Seite 2 MONTAGEANLEITUNG ⚠ Warnung! Es ist sehr zu empfehlen, dass eine Werkstatt mit entsprechend geschultem Personal die Vorderradgabeleinbaut. ⚠ Warnung! Achten Sie darauf, dass Ihr Motorrad einen sicheren Stand hat und nicht kippen kann. Hinweis! Schauen Sie stets in die fahrzeugspezifische Betriebsanleitung, wenn Sie Arbeiten am Motorrad ausführen.
- Seite 3 MONTAGEANLEITUNG Installieren Sie die Gabelholme in die Gabelbrücken. Verwenden Sie dabei zunächst dieselbe Höhe, die Sie in Schritt 3 gemessen haben. Drehen Sie die Gabelholme in den Gabelbrücken, um Zugang zu den Einstellern in der Gabelkappe zu erhalten. Wir empfehlen, den Zugangspunkt für die Einsteller nach hinten zum Motorrad auszurichten, sodass unser “Ö”-Logo von der Fahrerposition aus...
- Seite 4 MONTAGEANLEITUNG EINSTELLWERTE Empfohlenes Set-Up Hinweis! Dieser Stoßdämpfer wird mit einem Set-Up den Motocross Einsatz gemäß den folgenden Daten ausgeliefert. Wenn das Motorrad als Enduro verwendet wird, finden Sie unten und auf den folgen- den Seiten ein daran angepasstes Set-Up. Feder Gabellänge Gabelhub Montierte Feder...
- Seite 5 MONTAGEANLEITUNG FEDER GUIDE Stark Varg Fahrergewicht Enduro Set-Up MX Set-Up Kg/Pfund* niedrig mittel hoch niedrig mittel hoch 60/132 65/143 70/154 75/165 80/176 85/187 90/198 95/209 100/220 105/231 110/242 115/253 120/264 125/275 Verfügbare Federraten der 08765-Serie: -37, -39, -41, -43, -45, -47, -49, -51, -53 Um Federraten zwischen den verfügbaren Raten zu erhalten, kombinieren Sie zwei Federn mit un-terschiedlichen Raten (eine...
-
Seite 6: Set-Up Im Dämpfer
MONTAGEANLEITUNG SET-UP IM DÄMPFER Hinweis! Einstellungsänderungen gemäß der untenstehenden Tabelle erfordern, dass der Stoßdämpfer zer- legt wird. Wir empfehlen dringend, dass diese Maßnahme von einer Werkstatt mit entsprechend geschultem Personal vorgenommen wird. Stark Varg Enduro Set-Up MX Set-Up* Druckstufeneinstellung TTX C40 2023 TTX C80 2023* Zugstufeneinstellung TTX R30 2023... - Seite 7 MONTAGEANLEITUNG...
- Seite 8 Öhlins Produkte unterliegen einer Die neuesten Informationen Teile Nr. MI_FFX 1026_0 kontinuierlichen Verbesserung bekommen Sie bei Ihrem Öhlins Veröffentlicht am 09.11.2023 und Weiterentwicklung. Diese Importeur. Sollten Sie Fragen zum Montageanleitung wurde bis zum Inhalt dieser Montageanleitung Druckschluss so aktuell wie irgend haben, so kontaktieren Sie Ihren möglich gehalten.
