inneiss!
1
Die Abbildungen in dieser Montageanleitung
können sich von Ihrem Produkt unterscheiden.
inneiss!
1
Unter hohen Temperaturen, während der
Lagerung oder des Transportes, können
sich Schmiermittel und Schutzöle lösen und
die Verpackung verunreinigen. Dies hat
keinen Einfluss auf die Funktion Ihres Öhlins
Produktes. Reinigen Sie das Öhlins Produkt
gründlich mit einem Stofflappen vor dem
Einbau.

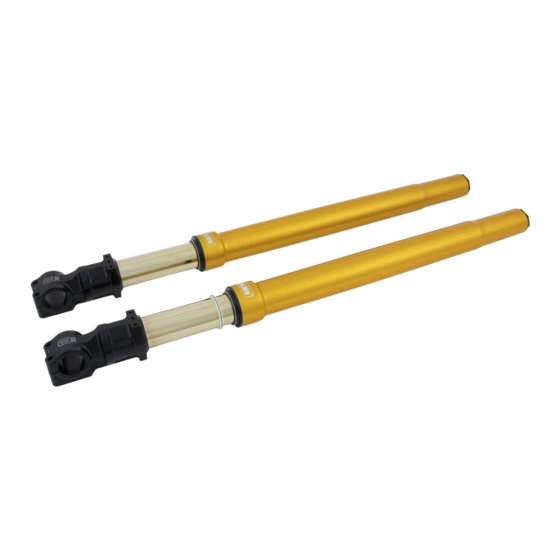

Öhlins Vorderradgabel Universal Gold
FF 520
Montageanleitung

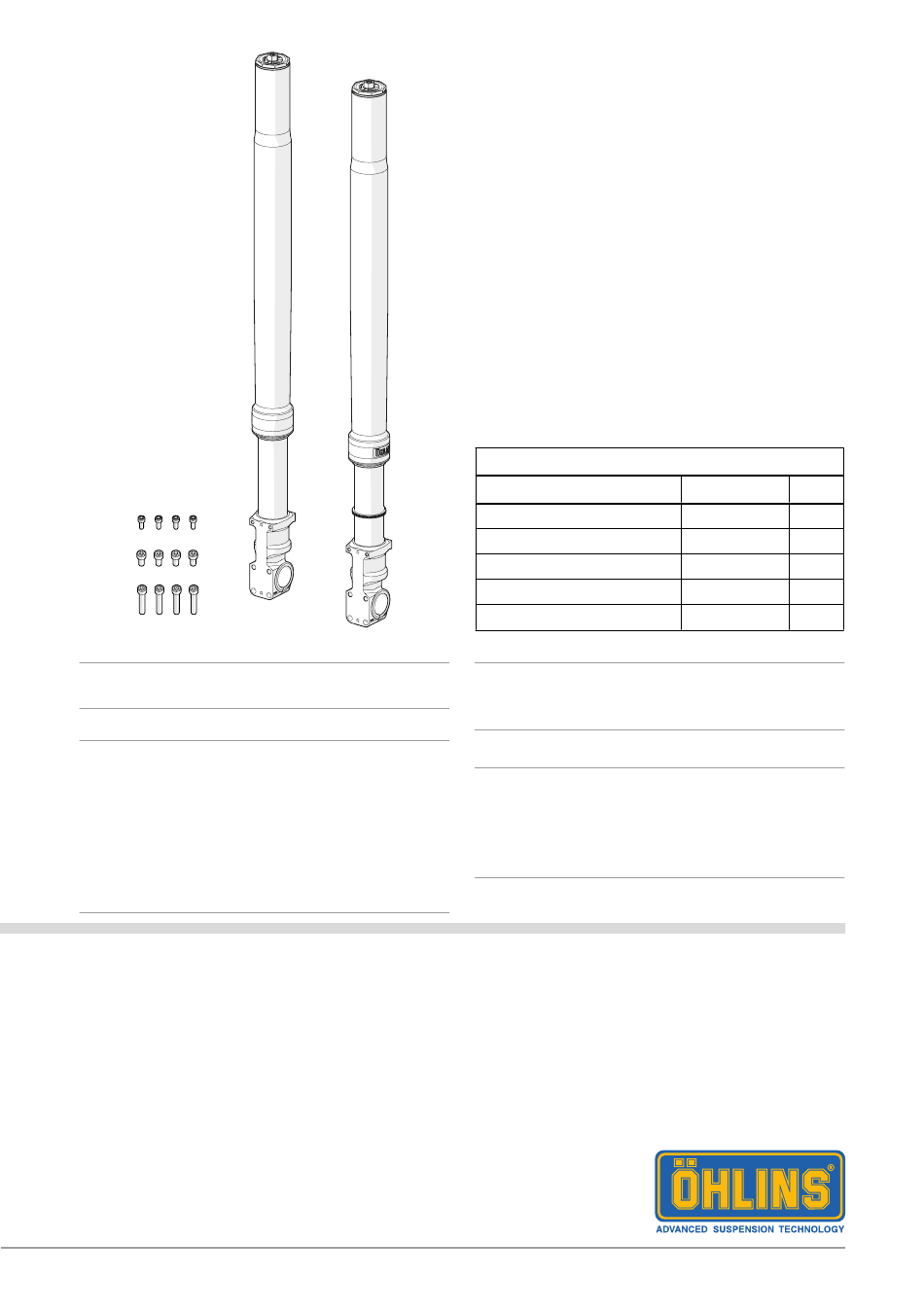

Lieferumfang
Beschreibung
Vorderradgabel Typ 43
Schraube MC6S M6x16
Schraube MC6S M8x16
Schraube MC6S M8x45
Öhlins Aufkleberset
inneiss!
1
Überprüfen Sie den Packungsinhalt, bevor Sie
das Produkt montieren. Sollten Teile fehlen, so
kontaktieren Sie Ihren Öhlins Händler.
⚠
arnungs!
Bitte lesen Sie vor dem Einbau des Produktes
die Öhlins Betriebsanleitung genau durch. Eine
Vorderradgabel ist ein wichtiges technisches
Element des Fahrzeuges, welches die Stabilität
beeinflusst.
Art. Nr.
Stk.
FF 520
1
04757-05
4
04757-06
4
04757-09
4
1
Werbung
Verwandte Anleitungen für Ohlins FF 520
Inhaltszusammenfassung für Ohlins FF 520
- Seite 1 Lieferumfang Beschreibung Art. Nr. Stk. Vorderradgabel Typ 43 FF 520 Schraube MC6S M6x16 04757-05 Schraube MC6S M8x16 04757-06 Schraube MC6S M8x45 04757-09 Öhlins Aufkleberset inneiss! inneiss! Die Abbildungen in dieser Montageanleitung Überprüfen Sie den Packungsinhalt, bevor Sie können sich von Ihrem Produkt unterscheiden.
- Seite 2 1 INFORMATION Achsaufnahme Die Radachse muss exakt in die 32mm Parallel Bohrungen der Gabelfüße passen. Wenn die verlaufende Achse kleinere Abmessungen hat, müssen Gabelbrücken passende Achshülsen verwendet werden. ✋ Achtungs! Es ist von entscheidender Bedeutung, dass der Durchmesser und die Länge der Radachse korrekt sind.
- Seite 3 1 INFORMATION Montageempfehlungen Wir empfehlen die Montage der Vorderradgabel durch einen autorisierten Öhlins-Fachhändler oder eine andere Fachwerkstatt. Gabelbrücken Die Gabelbrücken müssen mit hoher Genauigkeit hergestellt werden und die Aufnahmen der Gabelholme müssen absolut gerade gefertigt sein, um Fehlfunktionen zu vermeiden. Lochdurchmesser obere Gabelbrücke: 50mm Lochdurchmesser untere Gabelbrücke: 54mm ✋...
- Seite 4 1 INFORMATION Länge 800 mit Hub 120 (optional: Länge 810 mit Hub 130)
- Seite 5 1 INFORMATION Tiefe Tiefe Gewinde Tiefe Gewinde Tiefe Tiefe Gewinde Tiefe...
- Seite 6 2 MONTAGEANLEITUNG ⚠ arnungs! Es ist zu empfehlen, dass ein Öhlins Händler Lassen Sie das Motorrad auf den Boden die Vorderradgabel ausbaut. ab. Betätigen Sie die Vorderradbremse und stauchen Sie die Gabel 3-4 x. Dies führt dazu, ⚠ arnungs! dass sich die Gabelholme in eine parallele Achten Sie darauf, dass Ihr Motorrad einen Position bewegen.
- Seite 7 3 EINSTELLARBEITEN 3.1 Messen des unbelasteten Federnegs Vorspannung Gabelfeder – unbelasteter Federweg – Fahrhöhe Die Vorspannung der Gabelfeder hat direkten Einfluss auf den Nachlauf und die Fahrhöhe des Motorrades. Die Federvorspannung sollte darum im Fokus Ihrer Setup-Arbeiten liegen und zuerst geprüft werden. 1.
- Seite 8 3 EINSTELLARBEITEN 3.2 - Einsteller Druckstufeneinsteller • Druckstufeneinsteller Linker Gabelholm • Zugstufeneinsteller Rechter Gabelholm Einstellen der Druck- und Zugstufendämpfung: Verwenden Sie einen 3mm Inbusschlüssel. Der Einstellbereich vom vollständig geschlossenen Ventil (im Uhrzeigersinn drehen) bis zum vollständig geöffneten Ventil (gegen den Uhrzeigersinn drehen) beträgt etwa 25 “Klicks”.
- Seite 9 3 EINSTELLARBEITEN 3.4 – Ölstand Anpassen des Ölstandes inneiss! ✋ Achtungs! Verwenden Sie ausschließlich Öhlins High Entfernen Sie bei der Ölstandsmessung die Gabelfeder und Performance Gabelöl (01309-xx). die zugehörigen Teile gemäß Kapitel 3. Stellen Sie sicher, dass sich die Schaftbaugruppe und das Außenrohr in der Ölstanddiagramm unteren Position befinden.
- Seite 10 4 FEDER(N) EC SELN / PRÜFEN ODER ANPASSEN DES ÖLSTANDES ⚠ arnungs! Diese Prozedur erfordert ein hohes Maß an technischem Wissen und praktischer Erfahrung. Sollten Sie unsicher bezüglich der Ausführung sein, so kontaktieren Sie umgehend einen Öhlins Händler. Siehe Fahrzeughandbuch. Gabelüberstand ⚠...
- Seite 11 4 FEDER(N) EC SELN / PRÜFEN ODER ANPASSEN DES ÖLSTANDES Demontieren Sie den „Spring Support“, die Gabelfeder, und die Vorspannhülse. Überprüfen Sie den Ölstand und passen Sie diesen ggf. an. Siehe Kapitel „Einstellwerte“ und „Empfohlenes Set-Up“. Verbauen Sie das Spezialwerkzeug Art. Nr. 01765-03 auf der Schaftverlängerung.
- Seite 12 5 TEC NISC E DATEN Druckstufeneinstellung Das Ventil kann maximal etwa 25 Klicks geöffnet werden. Zugstufeneinstellung Das Ventil kann maximal etwa 25 Klicks geöffnet werden. Einstellbereich der Gabelfeder Vorspannung 0-18 Umdrehungen (0-18mm) Federrate Siehe Kapitel „Einstellwerte“ und „Empfohlenes Set-Up“. Gabelölstand Siehe Kapitel „Einstellwerte“...
- Seite 13 6 INSPEKTION UND ARTUNG Vorbeugende Wartung und das Einhalten der Inspektionsintervalle garantiert eine perfekte Funktionsweise des Produktes. Sollte es Anlass zu einem außerplanmäßigen Service geben, so kontaktieren Sie umgehend Ihren Öhlins Händler. ✋ Achtungs! Verwenden Sie zum Reinigen der Vorderradgabel keine aggressiven Reiniger, wie etwa Bremsenreiniger oder Verdünnung.
- Seite 14 EINSTELL ERTE Empfohlenes Set-Up Feder Art. Nr. Rate [N/mm] Länge 08790-80 Optional 04744-85 Enthalten Druckstufendämpfung Klicks* 08790-90 Optional Zugstufendämpfung Klicks* 08790-95 Optional Federvorspannung turns* Luftpolster 08790-10 Optional 10.0 Öhlins Gabelöl Art. Nr. 01309-xx inneiss! *Auslieferungszustand von Öhlins Die Gabelfedern Art. Nr. 04744-xx werden einzeln ausgeliefert.
