I
penetrazione disco controllata. Il disco stallonatore quindi
seguirà il profilo del cerchio agevolandone la fase di stal-
lonatura.
B2- Comando bloccaggio/sbloccaggio posizionamento
disco stallonatore
Questo comando consente il bloccaggio del disco stallona-
tore nella posizione desiderata.
Il comando ha due posizioni:
In posizione
il braccio porta disco stallonatore è libero di scorrere per
consentire il posizionamento radiale ottimale sul bordo del
cerchio.
In posizione
avviene il bloccaggio pneumatico del braccio porta disco
stallonatore, così da consentire l'inizio delle operazioni di
stallonatura.
B3- Leva di comando movimentazione verticale gruppo
stallonatore
B4- Comando sbloccaggio gruppo stallonatore
C - C
omando funzionale gruppo di smontaggio
C1- Comando azionamento testina di smontaggio
Come indicato con uno schema a fianco del comando, questa
leva serve per effettuare l'operazione di carico tallone prima
della fase smontaggio sia del primo sia successivamente
del secondo tallone.
C2- Comando per il bloccaggio in posizione ottimale
della testina
Una volta posizionata la torretta nella posizione ideale,
attivando il comando la torretta viene bloccata.
d - C
omando ribaltamento gruppo stallonatore
D1-
Il comando posizionato sulla maniglia per il ribaltamento
del gruppo stallonatore consente lo sblocco pneumatico
dello stesso.
A tasto premuto avviene lo sblocco ed è quindi possibile
eseguire, mediante maniglia, il ribaltamento del gruppo
stallonatore.
e - p
edaliera Comando autoCentrante e gonfiaggio
E1 - Pedale di gonfiaggio pneumatico
Premere, con raccordo Doyfe del tubo di gonfiaggio ap-
plicato alla valvola, per immettere aria al pneumatico ed
eseguirne il gonfiaggio.
E2 - Pedale di comando rotazione autocentrante a
platorello
Il pedale aziona la rotazione dell'autocentrante su cui viene
fissata la ruota. Il pedale prevede 4 diverse posizioni di azio-
10
:
:
/
montaggio
namento a cui corrispondono 4 diverse velocità di rotazione.
1. Pedale sollevato (posizione instabile): rotazione lenta in
senso antiorario.
2. Pedale in posizione di riposo (posizione stabile): dispositivo
autocentrante fermo.
3. Pedale leggermente premuto verso il basso (posizione
instabile): rotazione lenta in senso orario.
4. Pedale premuto a fondo verso il basso (posizione instabile):
rotazione veloce in senso orario.
f - p
edaliera Comandi gruppo sollevatore
F1 -
Pedale premuto (posizione instabile): sollevamento ruota
a uomo presente.
F2 -
Pedale premuto (posizione instabile): discesa ruota a uomo
presente.

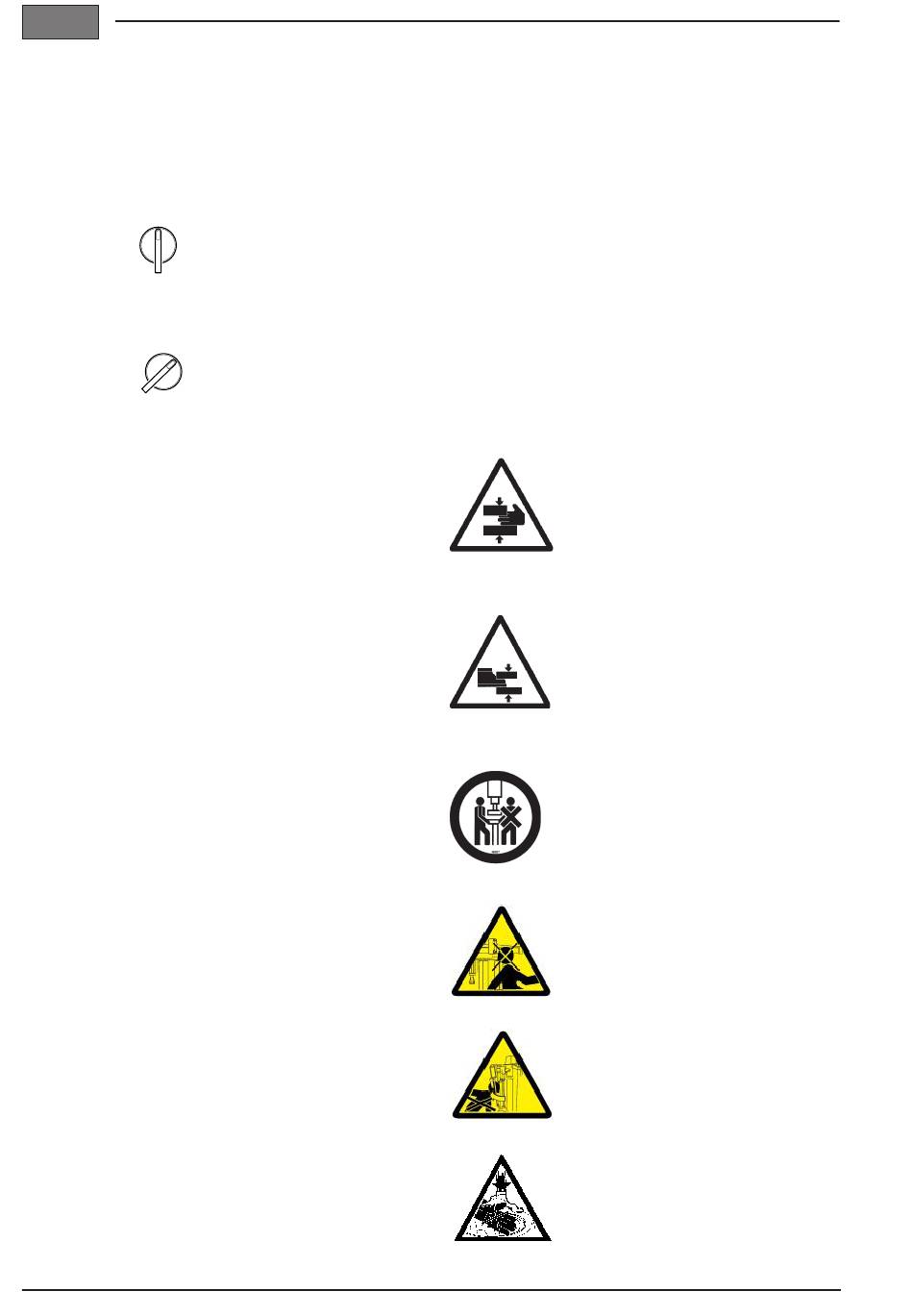

l
egenda etiChette di periColo
Pericolo di schiacciamento.
Non inserire mai nessuna parte del corpo,
ed in particolare le mani, tra il disco stallona-
tore o utensili di smontaggio/montaggio e la
ruota. Non inserire mai la mano tra l'autocen-
trante e la ruota.
Non inserire mai nessuna parte del corpo
tra il sollevatore ed altri elementi a cui esso
viene a contatto.
MAI sostare dietro la macchina. Un solo ope-
ratore è adibito al funzionamento ed all'uso
della macchina.
MAI sostare o passare ai lati della macchina
quando è in funzione.
Il braccio porta utensile e il gruppo stallona-
tore hanno una apertura
laterale
Pericolo di urto.
Prestare attenzione a non urtare la testa
contro il braccio stallonatore.
Pericolo di urto.
Prestare attenzione a non urtare la testa o
qualsiasi altra parte del corpo contro il brac-
cio al momento dell'apertura.
Pericolo di schiacciamento.
Non inserire mai nessuna parte del corpo,
ed in particolare le mani, tra l'utensile di
smontaggio/montaggio e la ruota.
(
opzionale
Pericolo di schiacciamento.
)
