Montage des Antriebs
ACHTUNG
Zur Kopplung des Antriebs mit dem angetriebenen Teil, dürfen ausschließlich Komponen-
ten aus dem aktuellen Produktkatalog für das mechanische Zubehör des Antriebsherstel-
lers verwendet werden.
Der Monteur muss sich vor der Montage von der erforderlichen Festigkeit des Mauerwerks bzw. des zu motorisierenden Systems
(Drehmoment des Antriebs plus Gewicht des Behanges) überzeugen.
VORSICHT
Elektroanschlüsse dürfen nur von einer Elektrofachkraft durchgeführt werden. Vor der
Montage ist die Stromzuleitung spannungsfrei zu schalten und zu sichern. Bitte geben Sie
die beiliegenden Anschlussinformationen dem ausführenden Elektroinstallateur.
Wenn der Rollladenpanzer gegen den oberen Anschlag fahren soll, ist folgendes zu beach-
ten: Der Rollladenpanzer muss durch Stopper oder eine Winkelendleiste gegen das Einzie-
hen in den Rollladenkasten gesichert sein. Bei Vorbau-Elementen empfehlen wir verdeckte
Anschläge in den Führungsschienen.

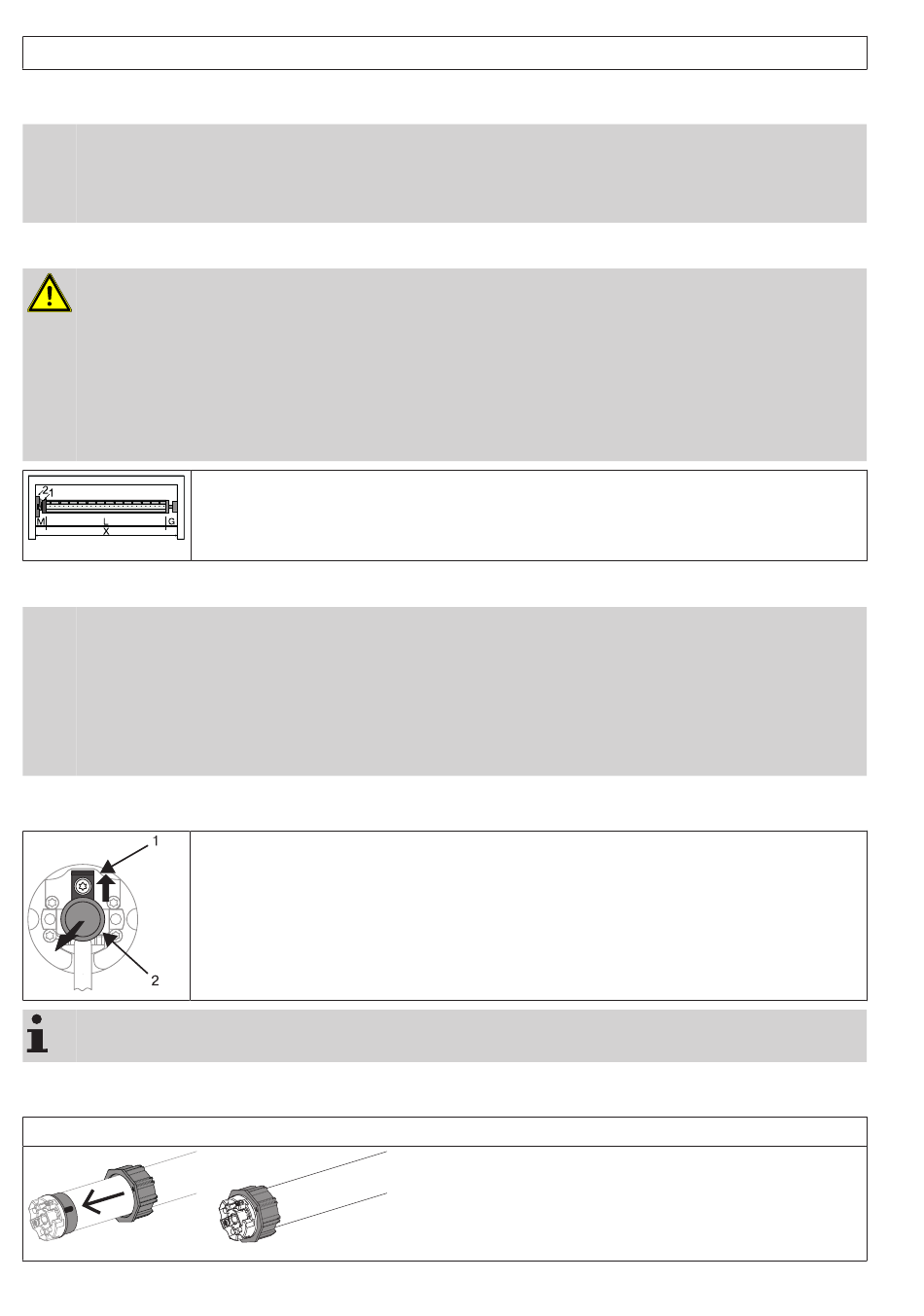

Ermitteln Sie den seitlichen Platzbedarf (M) durch Messen von Antriebskopf (1) und Wandlager (2).
Das lichte Maß des Kastens (X) abzüglich des seitlichen Platzbedarfes (M) und Gegenlager (G) ergibt
die Länge (L) der Wickelwelle: L=X-M-G.
Je nach Kombination von Antrieb und Wandlager variiert der seitliche Platzbedarf (M).
Befestigen Sie dann Wand- und Gegenlager. Achten Sie dabei auf die rechtwinklige Ausrichtung der Wickelwelle zur Wand und
ausreichend axiales Spiel des montierten Systems.
ACHTUNG
Bei der Verwendung von starren Wellenverbinder müssen geschlossene Lagerstellen ein-
gesetzt werden. Der Rohrantrieb drückt den Panzer bei geschlossenem Rollladen nach un-
ten, um ein Untergreifen bzw. Hochschieben zu erschweren. Verwenden Sie nur ausrei-
chend stabile Panzer, beispielsweise aus Aluminium, Stahl oder Holz. Um eine Beschädi-
gung des Panzers zu vermeiden, muss der Panzer auf ganzer Höhe in Führungsschienen
laufen.
Montage und Demontage des Steckzapfens
Ø45
Der Steckzapfen (2) rastet beim Einschieben automatisch ein. Zum Lösen des Steckzapfens (2) das Si-
cherungsblech (1) nach oben schieben und den Steckzapfen (2) herausziehen.
Wenn Sie die „Hinderniserkennung" nutzen möchten, müssen Sie den „Mitnehmer für Hin-
derniserkennung" verwenden.
Montage und Demontage des Mitnehmers
Montage des Rings auf den Laufring
