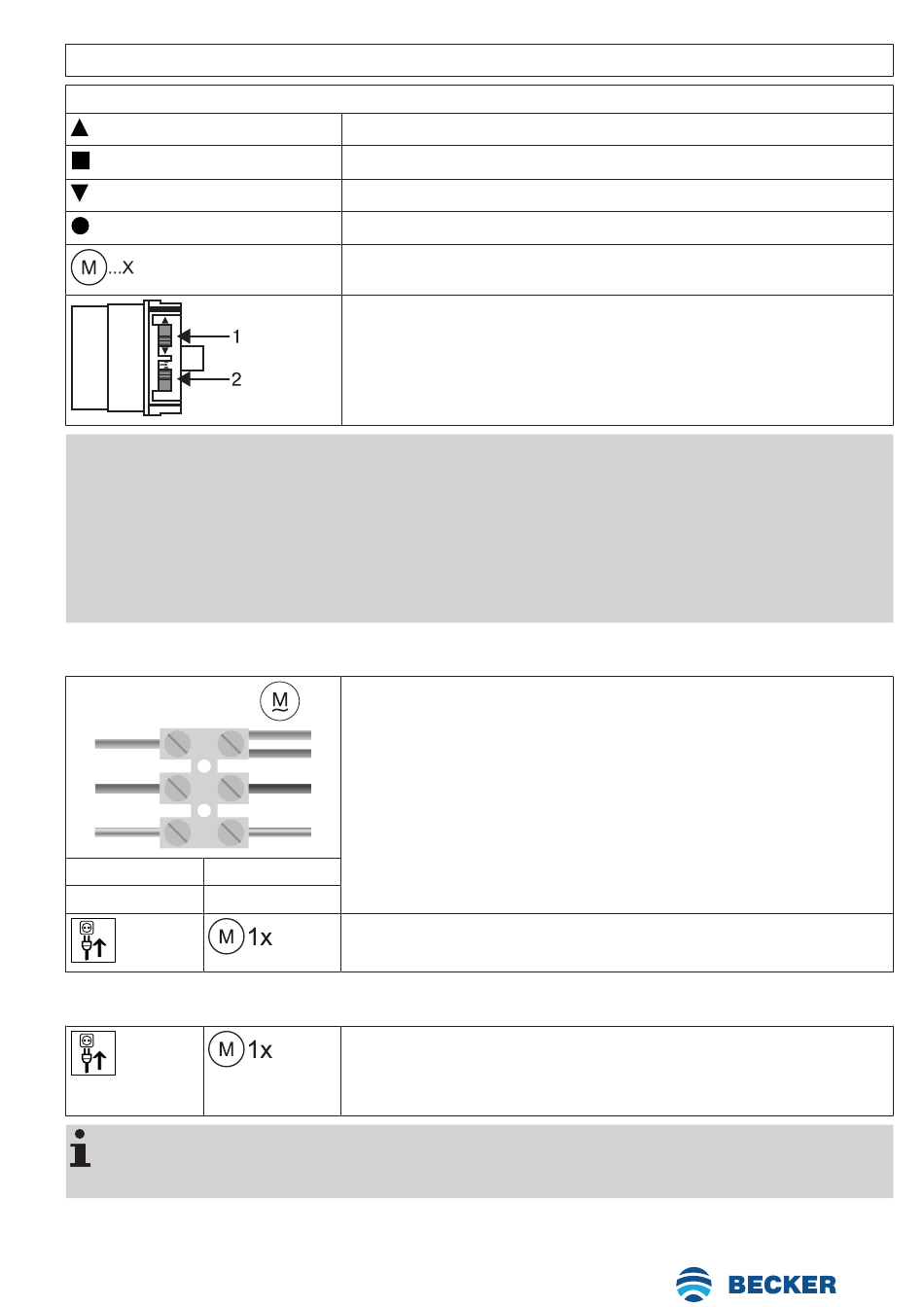

Symbolerklärung
ACHTUNG
Die Rohrantriebe sind für den Kurzzeitbetrieb ausgelegt. Ein eingebauter Thermoschutz-
schalter verhindert eine Überhitzung des Rohrantriebs. Bei der Inbetriebnahme (langer
Behang, bzw. lange Laufzeit) kann es zum Auslösen des Thermoschalters kommen. Der
Antrieb wird dann abgeschaltet. Nach kurzer Abkühldauer ist die Anlage wieder betriebs-
bereit.
Die volle Einschaltdauer erreicht der Antrieb erst, wenn er bis auf Umgebungstemperatur
abgekühlt ist. Vermeiden Sie ein wiederholtes Ansprechen des Thermoschutzschalters.
Rohrantrieb anschließen
230V AC / 50 Hz
1
N
2
L1
4
PE
1 = blau 3 = schwarz
2 = braun 4 = grün-gelb
Rohrantrieb in Lernbereitschaft bringen durch Einschalten der Spannung
Wenn mehrere Rohrantriebe parallel geschaltet werden sollen, haben Sie die Möglichkeit
einen Rohrantrieb aus der Lernbereitschaft zu bringen, indem Sie den Funkschalter nach
Einschalten der Spannung in die äußere Position schieben.

Inbetriebnahme mit einem Centronic Sender

AUF-Taste
STOPP-Taste
AB-Taste
Einlerntaste (am Sender)
Empfänger quittiert einmal oder mehrmals durch "Klacken" oder "Nicken"
1 = Drehrichtungsschalter
2 = Funkschalter
Schließen Sie den Rohrantrieb an die Spannungsversorgung an.
1
2
3
4
Schalten Sie die Spannung ein.
► Der Rohrantrieb quittiert.
Schalten Sie die Spannung ein.
▻ Der Rohrantrieb quittiert.
► Der Rohrantrieb geht für 3 Minuten in Lernbereitschaft.
23 - de
