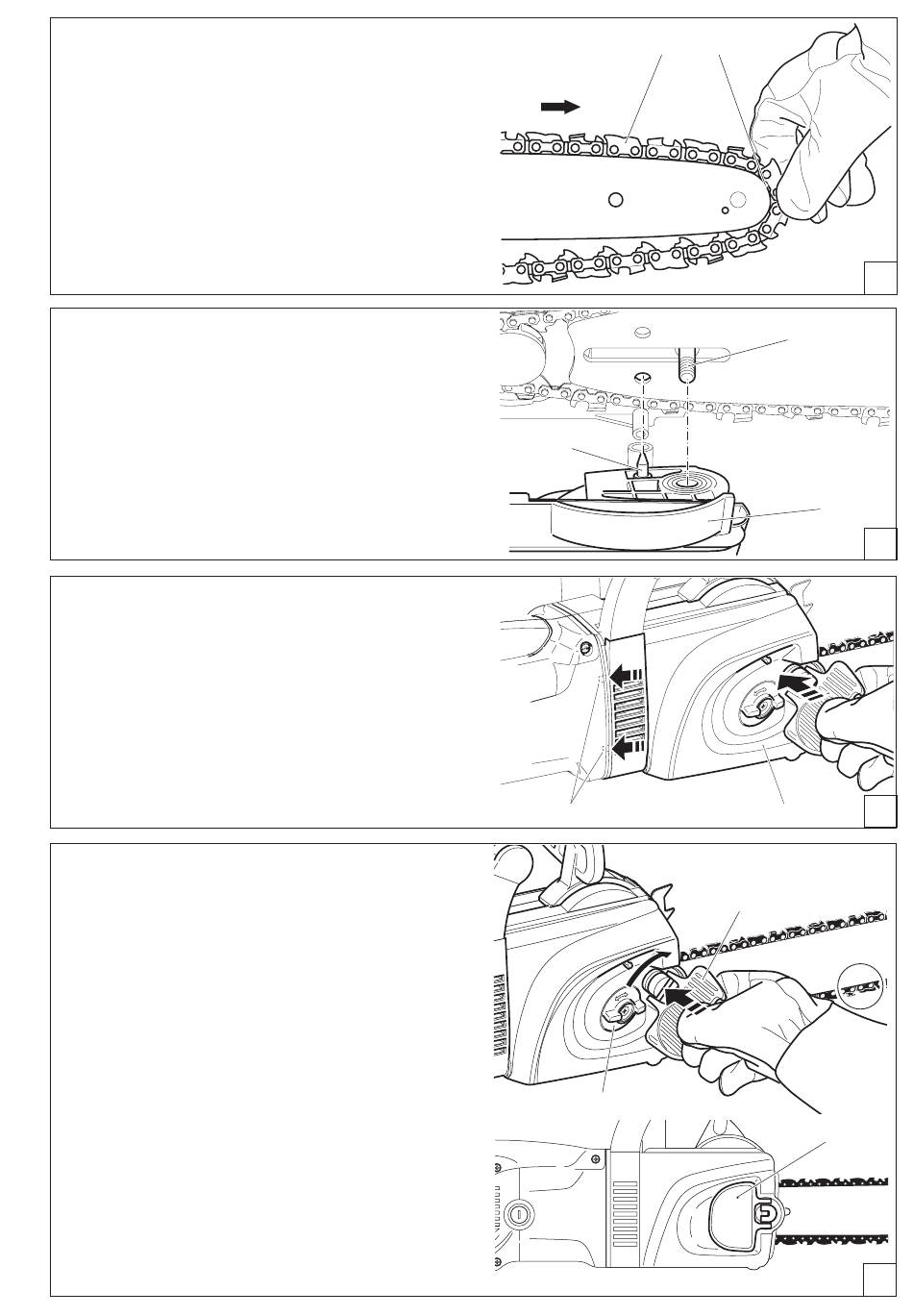

Con la mano sinistra, premere leggermente la guida della sega
contro il supporto sul carter e far passare la catena della sega
(9) sul deflettore (10) della guida della sega, tirando leggermente
la catena della sega nella direzione indicata dalla freccia.
Allineare ai tiranti (11) i fori di inserimento sul dispositivo di
protezione del pignone della catena.
Ruotando la vite di serraggio della catena (h/14), far combaciare
i perni di fissaggio della catena (12) e il foro della guida.
Dapprima premere la protezione per il pignone della catena (3)
sul supporto (13) e poi spingerlo sui tiranti (F/11).
tensione della catena della sega
Avvitare, senza però serrarla, la protezione del pignone della
catena (3), premendo con forza e contemporaneamente ruotando
il dispositivo rapido di serraggio della protezione del pignone
della catena (2, in senso orario).
Sollevare leggermente la punta della guida e ruotare in senso
orario il dispositivo di tensione della catena (14) fino a che la
catena si inserisca nella scanalatura di guida sul lato inferiore
della guida (v. cerchio in figura).
Premere nuovamente il dispositivo rapido di serraggio del pi-
gnone della catena (2) e serrarlo ruotandolo in senso orario.
Rilasciare il dispositivo rapido di serraggio della protezione del
pignone della catena (2) (scarico), fino a che lo si possa ruotare
liberamente, poi richiuderlo come riportato in figura.
