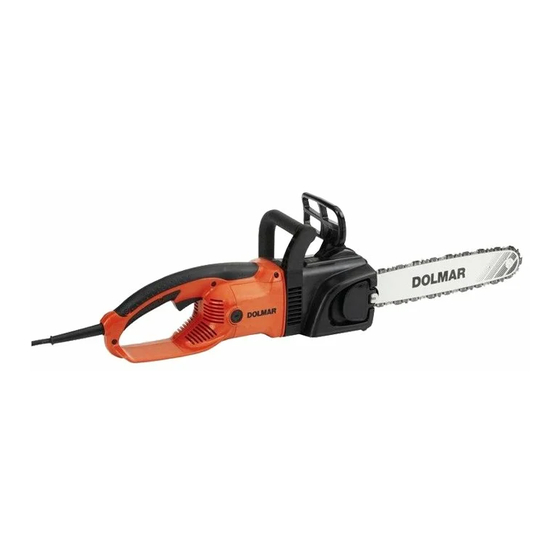

Dolmar ES-2130 A Betriebsanleitung
Vorschau ausblenden
Andere Handbücher für ES-2130 A:
- Betriebsanleitung (24 Seiten) ,
- Betriebsanleitung (165 Seiten)
Inhaltsverzeichnis
Werbung
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Betriebsanleitung
Instructions d'emploi
Istruzioni d'impiego
Lesen Sie vor der ersten Inbetriebnahme diese Betriebsanleitung gründlich durch und befolgen Sie unbedingt die
Lire attentivement ce manuel avant la première mise en service et observer absolument les prescriptions de sécurité!
Osservare attentamente le norme di sicurezza. Errori nell'uso della motosega possono essere causa di incidenti.
http://www.dolmar.com
Seite 2-23
Page 24-45
Pagina 46-67
Achtung:
Sicherheitsvorschriften!
Betriebsanleitung sorgfältig aufbewahren!
Attention:
Garder avec soins le manuel des instructions d'emploi!
Attenzione:
Conservare accuratamente le istruzioni d'impiego!
ES-2130 A
ES-2135 A
ES-2140 A
ES-2145 A
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Dolmar ES-2130 A
Inhaltszusammenfassung für Dolmar ES-2130 A

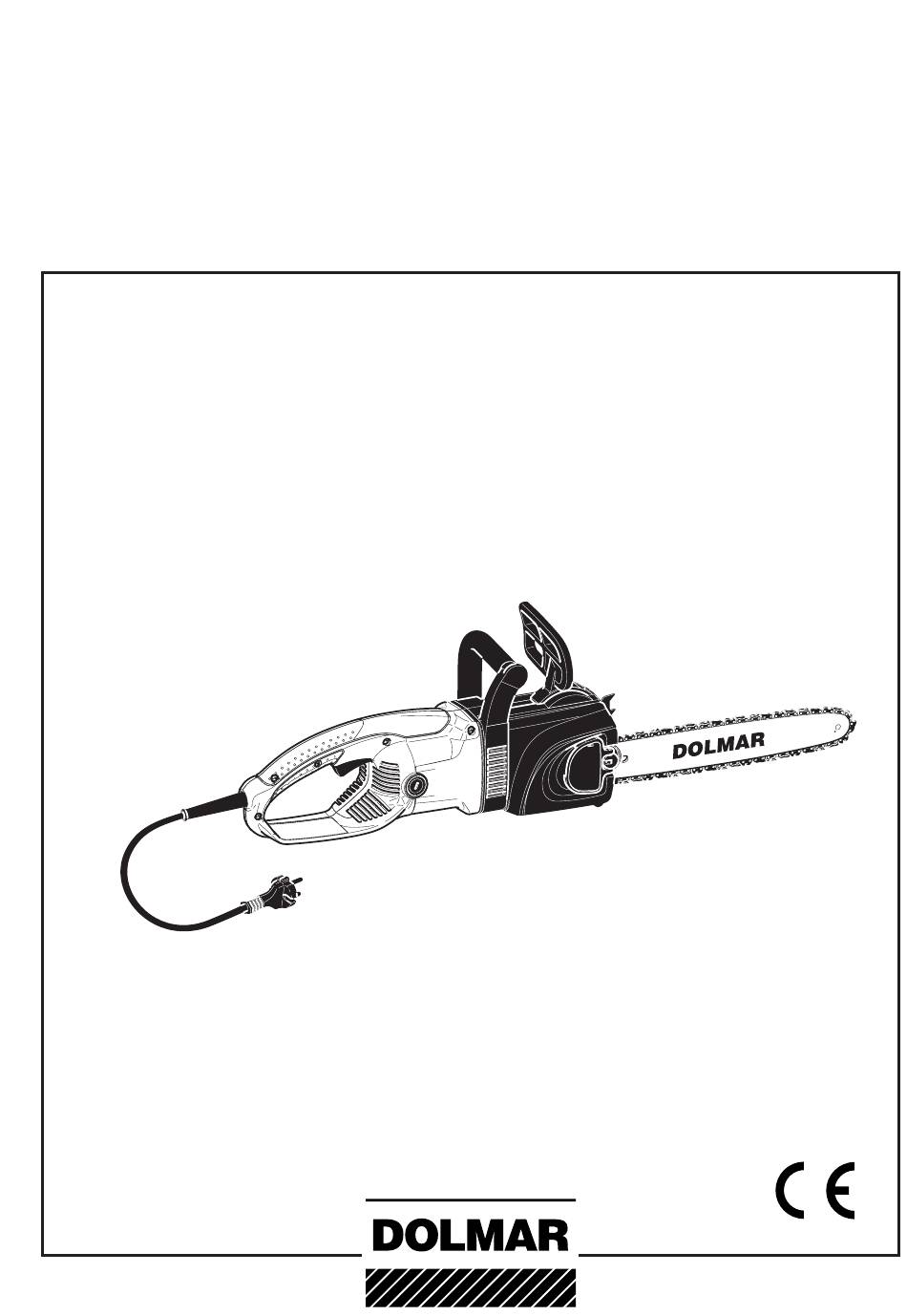

- Seite 1 Lire attentivement ce manuel avant la première mise en service et observer absolument les prescriptions de sécurité! Garder avec soins le manuel des instructions d’emploi! Attenzione: Osservare attentamente le norme di sicurezza. Errori nell'uso della motosega possono essere causa di incidenti. Conservare accuratamente le istruzioni d’impiego! ES-2130 A ES-2135 A ES-2140 A ES-2145 A http://www.dolmar.com...
-
Seite 2: Inhaltsverzeichnis
Dank für Ihr Vertrauen! Inhaltsverzeichnis Seite Symbole ................2 Wir gratulieren Ihnen zu Ihrer neuen DOLMAR Elektro-Motorsäge Lieferumfang ............... 3 und sind überzeugt, dass Sie mit dieser modernen Maschine EU-Konformitätserklärung ..........3 zufrieden sein werden. Verpackung/Entsorgung ............ 3 Bestimmungsgemäßer Gebrauch ........3 DOLMAR Elektro-Motorsägen zeichnen sich aus durch robuste,... -
Seite 3: Lieferumfang
Sie sich bitte an Ihren Verkäufer! EU-Konformitätserklärung Verpackung/Entsorgung Die Unterzeichnenden, Shigeharu Kominami und Rainer Ihre DOLMAR Elektrosäge befindet sich zum Schutz vor Trans- Bergfeld, bevollmächtigt von der DOLMAR GmbH, erklären, portschäden in einem Karton. dass die Geräte der Marke DOLMAR, Kartonagen sind Rohstoffe und somit wiederverwendungsfähig... -
Seite 4: Sicherheitshinweise
SIchErhEItShInwEISE Allgemeine Hinweise Zur Gewährleistung der sicheren Handhabung muss die Bedienperson unbedingt diese Betriebsanleitung lesen, um sich mit der Handhabung der Elektrosäge vertraut zu machen. Unzureichend informierte Bediener können sich und an- dere Personen durch unsachgemäßen Gebrauch gefährden. Elektrosäge nur an Benutzer ausleihen, die Erfahrung mit einer Elektrosäge haben. -
Seite 5: Außerbetriebnahme
Leitungsquerschnitt des Verlängerungskabels unbedingt beach- ten. Bei Verwendung einer Kabelrolle sollte das Kabel vollständig abgewickelt werden. Es dürfen nur Verlängerungskabel gemäß der „Technischen Daten“ verwendet werden. Bei Verwendung im Freien unbedingt darauf achten, dass das Kabel dafür zugelassen ist. Vor Arbeitsbeginn Elektrosäge auf einwandfreie Funktion und vorschriftsmäßigen betriebssicheren Zustand prüfen! Insbesondere Funktion der Kettenbremse, richtig montierte Sägeschiene, vorschriftsmäßig geschärfte und gespannte... - Seite 6 Elektrosäge so führen, dass sich kein Körperteil im verlängerten Schwenkbereich der Sägekette befindet (11). Mit der Elektrosäge nur Holz sägen. Nicht mit laufenden Sägekette den Erdboden berühren oder in den Boden sägen. Auf dem Boden liegende Hölzer müssen vor dem vollständigen Durchsägen gedreht werden, um Bodenkontakt mit der Kette zu vermeiden.
-
Seite 7: Rückschlag (Kickback)
AchtUnG: Fäll- und Entastungsarbeiten dürfen nur von geschulten Per- sonen durchgeführt werden! Verletzungsgefahr! Regionale 45° Vorschriften beachten! Mit Fällarbeiten darf erst begonnen werden, wenn sichergestellt ist, dass a) sich im Fällbereich nur die mit dem Fällen beschäftigten 45° Personen aufhalten, b) hindernisfreies Rückweichen für jeden mit der Fällarbeit Beschäftigten sichergestellt ist (der Rückweichweg soll schrägrückwärts unter ca. -
Seite 8: Transport Und Lagerung
Sie gefährden hierdurch Ihre Sicherheit! Wartungs- und Instandsetzungsarbeiten dürfen nur soweit ausgeführt werden, wie sie in dieser Betriebsanleitung be- schrieben sind. Alle weiteren Arbeiten müssen vom DOLMAR Service übernommen werden. Nur Original DOLMAR Ersatzteile und Zubehör verwen- den. -
Seite 9: Technische Daten
Daten ES-2130 A ES-2135 A ES-2140 A ES-2145 A Leistungsaufnahme Watt 2000 Nennspannung 230 - 240 Netzfrequenz 50 - 60 Nennstromstärke Stromnetzsicherung Kabellänge 30 / 500 Kettentyp Kettenteilung inch 3/8" Schnittlänge Max. Kettengeschwindigkeit 3,3 Schallleistungspegel dB (A) 0,8 WA av... -
Seite 10: Inbetriebnahme
InBEtrIEBnAhME AchtUnG: Bei allen Arbeiten an Sägeschiene und Säge- kette unbedingt Schutzhandschuhe tragen und netzstecker ziehen. AchtUnG: Elektrosäge darf erst nach komplettem Zusam- menbau und Prüfung gestartet werden. Montage der Sägeschiene und Sägekette Elektrosäge auf einen stabilen Untergrund setzen und folgende Schritte für die Montage der Sägekette und Sägeschiene durchführen: Kettenbremse lösen, dafür Handschutz (1) in Pfeilrichtung... -
Seite 11: Sägekette Spannen
Sägeschiene mit der linken Hand leicht gegen die Aufnahme am Gehäuse drücken und die Sägekette (9) um den Umlenk- stern (10) der Sägeschiene führen, dabei Sägekette leicht in Pfeilrichtung ziehen. Aufnahmebohrungen am Kettenradschutz zu den Stehbolzen (11) ausrichten. Durch Drehen der Kettenspannschraube (h/14) den Ketten- spannbolzen (12) mit der Bohrung der Schiene in Überein- stimmung bringen. -
Seite 12: Kontrolle Der Kettenspannung
Teil auch einem gewissen Verschleiß ausgesetzt. Eine regelmäßige Überprüfung und wartung dient zu Ihrem eigenen Schutz und kann nur von einer DOLMAR Fachwerkstatt ausgeführt werden. Kettenbremse auslösen (blockieren) Bei einem ausreichend starken Rückschlag wird durch die schnelle Beschleunigung der Sägeschiene und die Massen-... -
Seite 13: Sägekettenöl
Sägekettenöl vorgeschrieben. 20 Liter Best.-Nr. 980 008 23 Das von DOLMAR angebotene Sägekettenöl BIOTOP wird auf Biologisch abbaubares Sägekettenöl ist nur begrenzt Basis von ausgesuchten Pflanzenölen hergestellt und ist 100%ig haltbar und sollte in einer Frist von 2 Jahren nach biologisch abbaubar. -
Seite 14: Öltank Füllen
Öltank füllen nur bei ausgeschaltetem Motor und gezogenem netz- stecker! Umgebung des Tankverschlusses gut säubern, damit kein Schmutz in den Öltank gerät. Tankverschluss (1) abschrauben und Kettenöl bis zur Unter- kante des Einfüllstutzen einfüllen. Tankverschluss wieder fest aufschrauben. Evtl. übergelaufenes Kettenöl gut abwischen. Wichtiger Hinweis! Bei der ersten Inbetriebnahme muss das Ölleitungssystem erst völlig gefüllt werden, bis das Sägekettenöl die Sägevorrichtung... -
Seite 15: Elektrosäge An Das Stromnetz Anschließen
Motors automatisch unterbrochen. Dies verhindert, dass der Motor überhitzt und Schaden nimmt. Um die Elektrosäge anschließend wieder zu starten (anlaufen zu lassen), EIn/AUS- Schalter loslassen und erneut betätigen. AchtUnG: Elektrosäge nicht weiter benutzen, wenn der Überlastschutz die Säge wiederholt abschaltet. DOLMAR- Fachwerkstatt aufsuchen. -
Seite 16: Kettenbremse Prüfen
Motor sofort ausschalten und Kettenbremse wieder lösen. Achtung: Sollte die Sägekette bei dieser Prüfung nicht sofort zum Stillstand kommen, darf auf keinen Fall mit der Arbeit begonnen werden. Bitte DOLMAR Fachwerk- statt aufsuchen. Auslaufbremse prüfen Die Prüfung der Auslaufbremse muss vor jedem Arbeits- beginn durchgeführt werden. -
Seite 17: Wartungsarbeiten
wArtUnGSArBEItEn Sägekette schärfen Bei allen Arbeiten an der Sägekette unbedingt netzstecker ziehen und Schutzhandschuhe tragen! Die Sägekette muss geschärft werden wenn: holzmehlartige Sägespäne beim Sägen von feuchtem Holz entstehen. die Kette auch bei stärkerem Druck nur mühevoll ins Holz zieht. die Schnittkante sichtbar beschädigt ist. -
Seite 18: Feile Und Feilenführung
Feile und Feilenführung Zum Schärfen ist ein Spezial-Feilenhalter mit einer Sägeket- tenrundfeile ø 4,0 mm zu verwenden. Normale Rundfeilen sind ungeeignet. Bestellnummer siehe Zubehör. Die Feile soll nur im Vorwärtsstrich (Pfeil) greifen. Beim Zurückführen die Feile vom Material abheben. Der kürzeste Hobelzahn wird zuerst geschärft. Die Länge dieses Zahnes ist dann das Sollmaß... -
Seite 19: Neue Sägekette
AchtUnG: Eingelaufene Kettenräder (2) führen zu Beschädigungen an einer neuen Sägekette und müssen unbedingt erneuert werden. Das Austauschen des Kettenrades erfordert eine qualifizierte Fachausbildung und eine mit Spezialwerkzeugen ausgestattete DOLMAR-Fachwerkstatt. SErVIcE Kohlebürsten überprüfen / auswechseln AchtUnG: Kohlebürsten in regelmäßigen Abständen prüfen! Eine Kerbe auf der Kohlebürste zeigt die Verschleißgrenze an. -
Seite 20: Störungssuche
Arbeiten regelmäßig und ordnungsgemäß ausgeführt wurden. Bei Nichtbeachtung besteht Unfallgefahr! Benutzer von Elektromotorsägen dürfen nur Wartungs- und Pflegearbeiten durchführen die in dieser Betriebsanleitung beschrieben sind. Darüber hinausgehende Arbeiten dürfen nur von einer DOLMAR-Fachwerkstatt ausgeführt werden. Seite Allgemein Gesamte Elektrosäge... -
Seite 21: Werkstattservice, Ersatzteile Und Garantie
Ersatzteilnummern zu ermitteln und wird laufend über Detailverbesserungen und Neuerungen im Ersatzteilangebot informiert. Den nächsten Fachhändler finden Sie unter www.dolmar.com Bitte beachten Sie auch, dass bei der Verwendung von nicht Original DOLMAR Teilen eine Garantieleistung durch DOLMAR nicht möglich ist. -
Seite 22: Auszug Aus Der Ersatzteilliste
Auszug aus der Ersatzteilliste ES-2130 A, ES-2135 A Nur Original DOLMAR-Ersatzteile verwenden. Für Reparaturen und ES-2140 A, ES-2145 A Ersatz anderer Teile ist Ihre DOLMAR-Fachwerkstatt zuständig. -
Seite 23: Zubehör
Auszug aus der Ersatzteilliste ES-2130 A, ES-2135 A Nur Original DOLMAR-Ersatzteile verwenden. Für Reparaturen und ES-2140 A, ES-2145 A Ersatz anderer Teile ist Ihre DOLMAR-Fachwerkstatt zuständig. Pos. DoLMAr-nr. Stck. Benennung 226 4 00 Öltankverschluss kpl. 226 23 200 Kettenradschutz kpl. - Seite 68 Den nächsten Fachhändler finden Sie unter www.dolmar.com Pour connaître la liste des revendeurs DOLMAR, consultez le site www.dolmar.com Troverete i negozi specializzati DOLMAR su: www.dolmar.com DOLMAR GmbH Änderungen vorbehalten Postfach 70 04 20 Changements sans préavis Variazioni di costruzione senza preavviso...
