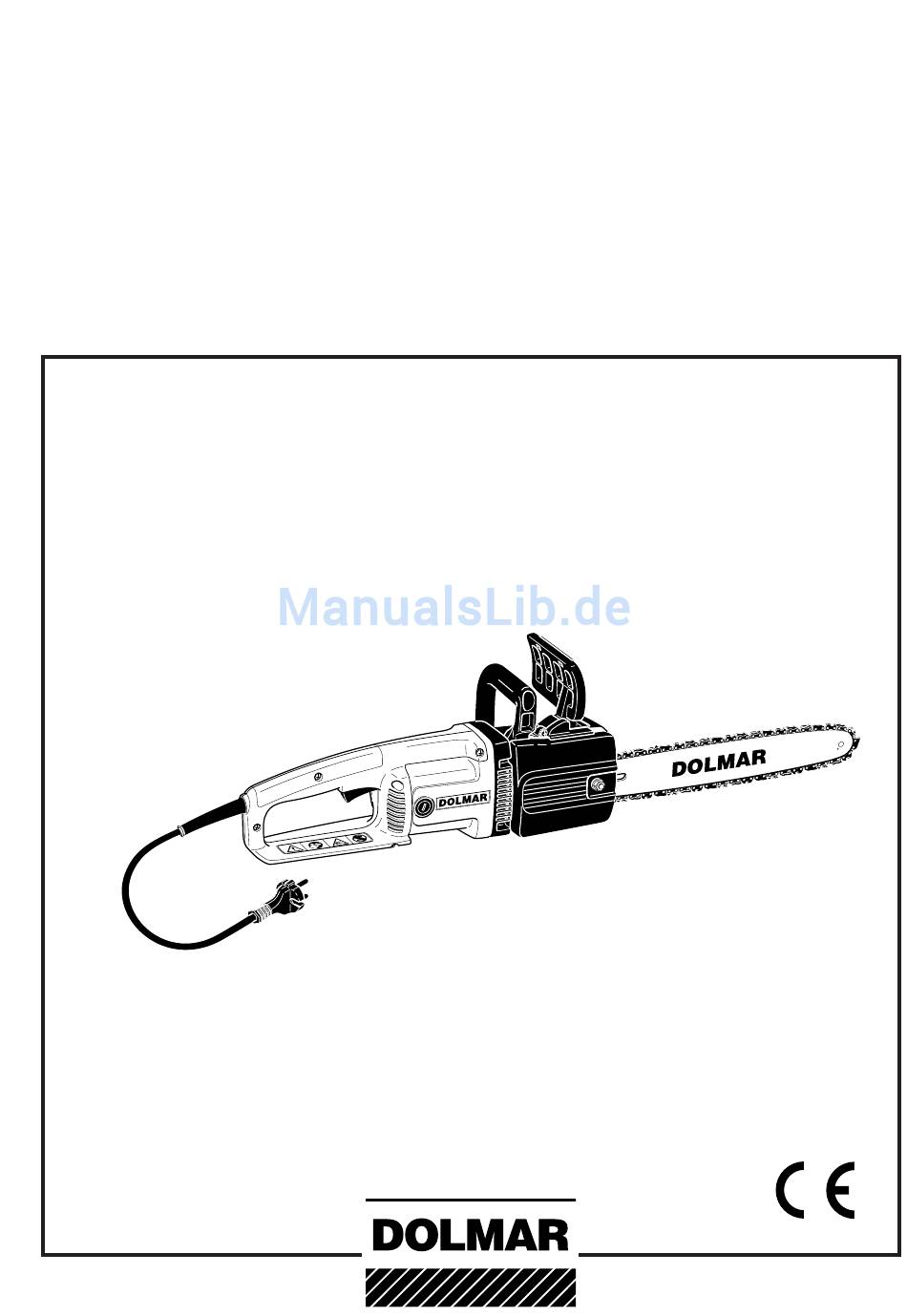

- Seite 1 Betriebsanleitung Achtung: Lesen Sie vor der ersten Inbetriebnahme diese Betriebsanleitung gründlich durch und befolgen Sie unbedingt die Sicherheitsvorschriften! Betriebsanleitung sorgfältig aufbewahren! ES-2030A ES-2035A ES-2040A ES-2045A http://www.dolmar.com...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Herzlichen Dank für Ihr Vertrauen! Seite Symbole ................2 Wir gratulieren Ihnen zu Ihrer neuen DOLMAR Elektro-Motor- Lieferumfang ............... 3 säge und sind überzeugt, dass Sie mit dieser modernen EU-Konformitätserklärung ..........3 Maschine zufrieden sein werden. Verpackung ................. 3 DOLMAR Elektro-Motorsägen zeichnen sich aus durch robu-... -
Seite 3: Lieferumfang
Sollte eines der hier aufgeführten Bauteile nicht im Lieferum- fang enthalten sein, wenden Sie sich bitte an Ihren Verkäufer! EU-Konformitätserklärung Verpackung Ihre DOLMAR Elektrosäge befindet sich zum Schutz vor Trans- Die Unterzeichnenden, Shigeharu Kominami und Rainer portschäden in einem Karton. Bergfeld, bevollmächtigt von der DOLMAR GmbH, erklären, dass die Geräte der Marke DOLMAR,... -
Seite 4: Sicherheitshinweise Allgemeine Hinweise
SICHERHEITSHINWEISE Allgemeine Hinweise Zur Gewährleistung der sicheren Handhabung muss die Bedienperson unbedingt diese Betriebsanleitung lesen, um sich mit der Handhabung der Elektrosäge vertraut zu machen. Unzureichend informierte Bediener können sich und andere Personen durch unsachgemäßen Gebrauch gefähr- den. Elektrosäge nur an Benutzer ausleihen, die Erfahrung mit einer Elektrosäge haben. -
Seite 5: Arbeitsverhalten Und -Technik
Leitungsquerschnitt des Verlängerungskabels unbedingt be- achten. Bei Verwendung einer Kabelrolle sollte das Kabel vollständig abgewickelt werden. Es dürfen nur Verlängerungs- kabel gemäß der „Technischen Daten“ verwendet werden. Bei Verwendung im Freien unbedingt darauf achten, dass das Kabel dafür zugelassen ist. Vor Arbeitsbeginn Elektrosäge auf einwandfreie Funktion und vorschriftsmäßigen betriebssicheren Zustand prü- fen! - Seite 6 Elektrosäge so führen, dass sich kein Körperteil im verlänger- ten Schwenkbereich der Sägekette befindet (11). Mit der Elektrosäge nur Holz sägen. Nicht mit laufenden Sägekette den Erdboden berühren oder in den Boden sägen. Auf dem Boden liegende Hölzer müssen vor dem vollständigen Durchsägen gedreht werden, um Bodenkontakt mit der Kette zu vermeiden.
-
Seite 7: Rückschlag (Kickback)
ACHTUNG: Fäll- und Entastungsarbeiten dürfen nur von geschulten Personen durchgeführt werden! Verletzungsgefahr! Re- 45° gionale Vorschriften beachten! Mit Fällarbeiten darf erst begonnen werden, wenn sicherge- stellt ist, dass a) sich im Fällbereich nur die mit dem Fällen beschäftigten 45° Personen aufhalten, b) hindernisfreies Rückweichen für jeden mit der Fällarbeit Beschäftigten sichergestellt ist (der Rückweichweg soll schrägrückwärts unter ca. -
Seite 8: Transport Und Lagerung
Wartungs- und Instandsetzungsarbeiten dürfen nur soweit ausgeführt werden, wie sie in dieser Betriebsanleitung beschrieben sind. Alle weiteren Arbeiten müssen vom DOLMAR Service übernommen werden. Nur Original DOLMAR Ersatzteile und Zubehör verwen- den. Bei Verwendung von nicht Original DOLMAR Ersatzteilen, Zubehör, Schienen/Ketten Kombinationen und Längen, ist mit erhöhter Unfallgefahr zu rechnen. -
Seite 9: Technische Daten
Technische Daten ES-2030A ES-2035A ES-2040A ES-2045A Leistungsaufnahme Watt 2000 Nennspannung 230…240 Netzfrequenz 50...60 Nennstromstärke Stromnetzsicherung Kabellänge Kettentyp Kettenteilung inch 3/8" Schnittlänge Max. Kettengeschwindigkeit 13,3 Schalleistungspegel dB (A) WA av nach EN 50144-2-13 Schalldruckpegel dB (A) pA av am Arbeitsplatz nach EN 50144-2-13... -
Seite 10: Inbetriebnahme
INBETRIEBNAHME Montage der Sägeschiene und Sägekette Verwenden Sie den im Lieferumfang enthaltenen Kombi- schlüssel. ACHTUNG: Bei allen Arbeiten an Sägeschiene und Säge- Elektrosäge auf einen stabilen Untergrund setzen und folgen- kette unbedingt Schutzhandschuhe tragen und de Schritte für die Montage der Sägekette und Sägeschiene Netzstecker ziehen. -
Seite 11: Kontrolle Der Kettenspannung
Die Prüfung der Auslaufbremse wird auf Seite 14 beschrieben. SERVICE Die Bremssysteme sind sehr wichtige Sicherheitsein- richtungen und wie jedes Teil auch einem gewissen Verschleiß ausgesetzt. Eine regelmäßige Überprüfung und Wartung dient zu Ihrem eigenen Schutz und kann nur von einer DOLMAR Fachwerkstatt ausgeführt werden. -
Seite 12: Sägekettenöl
Ölpumpe und der Sägevorrichtung. abbaubarem Sägekettenöl vorgeschrieben. Bei Schäden die durch Verwendung von Altöl oder einem Das von DOLMAR angebotene Sägekettenöl BIOTOP wird auf ungeeigneten Sägekettenöl entstehen, erlischt der Gewährleis- Basis von ausgesuchten Pflanzenölen hergestellt und ist 100%ig tungsanspruch. -
Seite 13: Motor Einschalten
Die Sägekette muss jetzt sofort zum Stillstand kommen. Motor sofort ausschalten und Kettenbremse wieder lösen. Achtung: Sollte die Sägekette bei dieser Prüfung nicht sofort zum Stillstand kommen, darf auf keinen Fall mit der Arbeit begonnen werden. Bitte DOLMAR Fach- werkstatt aufsuchen. -
Seite 14: Auslaufbremse Prüfen
Auslaufbremse prüfen Die Prüfung der Auslaufbremse muss vor jedem Arbeits- beginn durchgeführt werden. Motor wie beschrieben starten (sicheren Stand einnehmen und Elektrosäge so auf den Boden stellen, dass die Säge- vorrichtung frei steht). Bügelgriff fest mit einer Hand umfassen, andere Hand am Handgriff. -
Seite 15: Sägeschiene Reinigen, Umlenkstern Nachschmieren
Der Schärfwinkel von 30° muss bei allen Hobelzähnen Feile und Feilenführung unbedingt gleich sein. Unterschiedliche Winkel verursa- Zum Schärfen ist ein Spezial-Feilenhalter mit einer Säge- chen einen rauhen, ungleichmäßigen Kettenlauf, fördern kettenrundfeile ø 4,0 mm zu verwenden. Normale Rund- den Verschleiß und führen zu Kettenbrüchen! feilen sind ungeeignet. -
Seite 16: Neue Sägekette
Das Austauschen des Kettenrades erfordert eine qualifizierte Fachausbildung und eine mit Spezialwerkzeugen ausgestat- Ist die Verschleißgrenze noch nicht erreicht, Kohlebürste in gleicher Lage wieder einsetzen und Deckel (C/2) ein- tete DOLMAR-Fachwerkstatt. schrauben. Elektrosäge kurze Zeit (ca. 1 Minute) betreiben, damit die Kohlebürsten sich wieder anpassen. -
Seite 17: Periodische Wartungs- Und Pflegehinweise
Original Ersatz- und Zubehörteile erhalten Sie bei Ihrem Fachhändler. Er verfügt auch über die notwendigen Ersatzteillisten, um die benötigten Ersatzteilnummern zu ermitteln und wird laufend über Detailverbesserungen und Neuerungen im Ersatzteilangebot informiert. Bitte beachten Sie auch, dass bei der Verwendung von nicht Original DOLMAR Teilen eine Garantieleistung durch DOLMAR nicht möglich ist. -
Seite 18: Auszug Aus Der Ersatzteilliste
Garantie DOLMAR garantiert eine einwandfreie Qualität und übernimmt die Kosten für eine Nachbesserung durch Auswechseln der schadhaften Teile im Falle von Material- oder Herstellungsfehlern, die innerhalb der Garantiezeit nach dem Verkaufstag auftreten. Bitte beachten Sie, dass in einigen Ländern spezifische Garantiebedingungen gültig sind. Fragen Sie im Zweifelsfall Ihren Verkäufer. - Seite 19 Raum für Notizen...
- Seite 20 DOLMAR GmbH Änderungen vorbehalten Postfach 70 04 20 D-22004 Hamburg Germany Form: 995 702 236 (9.03 D) http://www.dolmar.com...
