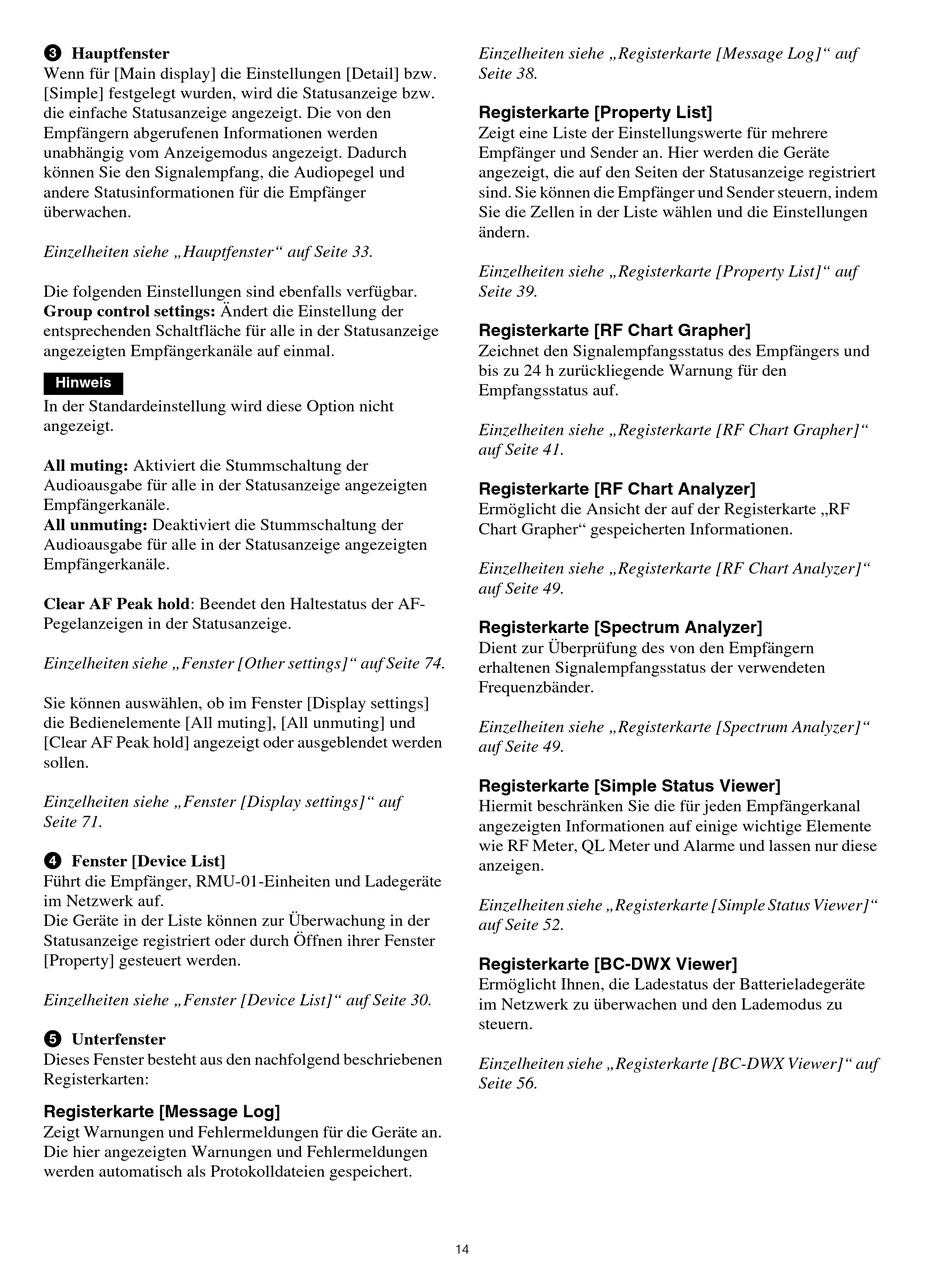

Sony DWR-R01D Benutzerhandbuch Seite 14

c Hauptfenster
Wenn für [Main display] die Einstellungen [Detail] bzw.
[Simple] festgelegt wurden, wird die Statusanzeige bzw.
die einfache Statusanzeige angezeigt. Die von den
Empfängern abgerufenen Informationen werden
unabhängig vom Anzeigemodus angezeigt. Dadurch
können Sie den Signalempfang, die Audiopegel und
andere Statusinformationen für die Empfänger
überwachen.
Einzelheiten siehe „Hauptfenster" auf Seite 33.
Die folgenden Einstellungen sind ebenfalls verfügbar.
Group control settings: Ändert die Einstellung der
entsprechenden Schaltfläche für alle in der Statusanzeige
angezeigten Empfängerkanäle auf einmal.
Hinweis
In der Standardeinstellung wird diese Option nicht
angezeigt.
All muting: Aktiviert die Stummschaltung der
Audioausgabe für alle in der Statusanzeige angezeigten
Empfängerkanäle.
All unmuting: Deaktiviert die Stummschaltung der
Audioausgabe für alle in der Statusanzeige angezeigten
Empfängerkanäle.
Clear AF Peak hold: Beendet den Haltestatus der AF-
Pegelanzeigen in der Statusanzeige.
Einzelheiten siehe „Fenster [Other settings]" auf Seite 74.
Sie können auswählen, ob im Fenster [Display settings]
die Bedienelemente [All muting], [All unmuting] und
[Clear AF Peak hold] angezeigt oder ausgeblendet werden
sollen.
Einzelheiten siehe „Fenster [Display settings]" auf
Seite 71.
d Fenster [Device List]
Führt die Empfänger, RMU-01-Einheiten und Ladegeräte
im Netzwerk auf.
Die Geräte in der Liste können zur Überwachung in der
Statusanzeige registriert oder durch Öffnen ihrer Fenster
[Property] gesteuert werden.
Einzelheiten siehe „Fenster [Device List]" auf Seite 30.
e Unterfenster
Dieses Fenster besteht aus den nachfolgend beschriebenen
Registerkarten:
Registerkarte [Message Log]
Zeigt Warnungen und Fehlermeldungen für die Geräte an.
Die hier angezeigten Warnungen und Fehlermeldungen
werden automatisch als Protokolldateien gespeichert.
Einzelheiten siehe „Registerkarte [Message Log]" auf
Seite 38.
Registerkarte [Property List]
Zeigt eine Liste der Einstellungswerte für mehrere
Empfänger und Sender an. Hier werden die Geräte
angezeigt, die auf den Seiten der Statusanzeige registriert
sind. Sie können die Empfänger und Sender steuern, indem
Sie die Zellen in der Liste wählen und die Einstellungen
ändern.
Einzelheiten siehe „Registerkarte [Property List]" auf
Seite 39.
Registerkarte [RF Chart Grapher]
Zeichnet den Signalempfangsstatus des Empfängers und
bis zu 24 h zurückliegende Warnung für den
Empfangsstatus auf.
Einzelheiten siehe „Registerkarte [RF Chart Grapher]"
auf Seite 41.
Registerkarte [RF Chart Analyzer]
Ermöglicht die Ansicht der auf der Registerkarte „RF
Chart Grapher" gespeicherten Informationen.
Einzelheiten siehe „Registerkarte [RF Chart Analyzer]"
auf Seite 49.
Registerkarte [Spectrum Analyzer]
Dient zur Überprüfung des von den Empfängern
erhaltenen Signalempfangsstatus der verwendeten
Frequenzbänder.
Einzelheiten siehe „Registerkarte [Spectrum Analyzer]"
auf Seite 49.
Registerkarte [Simple Status Viewer]
Hiermit beschränken Sie die für jeden Empfängerkanal
angezeigten Informationen auf einige wichtige Elemente
wie RF Meter, QL Meter und Alarme und lassen nur diese
anzeigen.
Einzelheiten siehe „Registerkarte [Simple Status Viewer]"
auf Seite 52.
Registerkarte [BC-DWX Viewer]
Ermöglicht Ihnen, die Ladestatus der Batterieladegeräte
im Netzwerk zu überwachen und den Lademodus zu
steuern.
Einzelheiten siehe „Registerkarte [BC-DWX Viewer]" auf
Seite 56.
14
