Inhaltszusammenfassung für Sony DWR-R03D

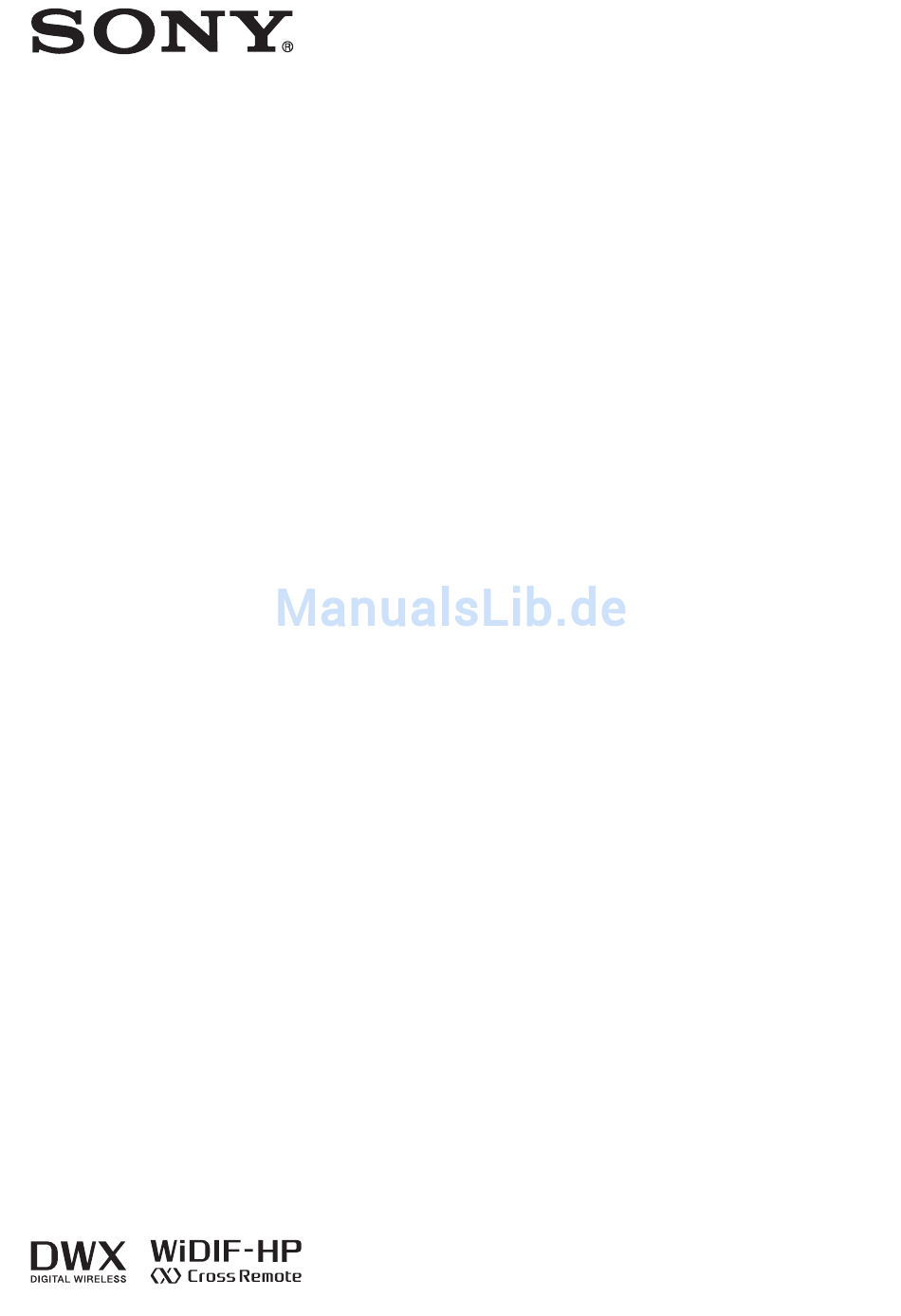

- Seite 1 4-739-826-21 (1) Digital Wireless Receiver Bedienungsanleitung DWR-R03D © 2018 Sony Corporation...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Eigenschaften..........3 Kennzeichnung der Teile......5 Vorderseite............ 5 Rückseite............8 Vorbereitung ..........10 Rackmontage ..........10 Systemkonfiguration.........10 Verwendung der mitgelieferten Antennen ........... 10 Verbindungsbeispiel für Synchron- und Audiosignal ........11 Einstellung des Empfangskanals ....13 Auswählen des Bandblocks ......13 Wahl des Frequenzbands ......13 Auswahl der Gruppe/Kanal ...... -
Seite 3: Eigenschaften
Einstellungen als Einstellungsdateien speichern und diese WiDIF-HP (WiDIF: Wireless Digital Interface Format, Dateien laden, können Sie ganze Einstellungsgruppen HP: High Profile) ist ein von Sony entwickeltes Format für gleichzeitig konfigurieren. kabellose digitale Audioschnittstellen. Es ermöglicht sehr sichere Übertragungen mit hoher Drei Audio-Codec-Modi Klangqualität und geringer Systemlatenz und unterstützt... -
Seite 4: Anschluss Einer Antennenkaskade
Suche nach freien Kanälen), die schnelle, einfache und sichere Kanalwechsel ermöglichen. Anschluss einer Antennenkaskade Bis zu acht Einheiten können zu einer Antennenkaskade zusammengeschlossen werden, wodurch bis zu 16 Kanäle ohne Antennenverteiler betrieben werden können. Mit einem UHF-Antennenverteiler WD-850 (nicht mitgeliefert) können Sie Systeme mit mehr als 16 Kanälen konfigurieren. -
Seite 5: Kennzeichnung Der Teile
Kennzeichnung der Teile Vorderseite Anzeige (siehe Seite 6) Bedienelemente (siehe Seite 7) a Schalter POWER Zum Ein- und Ausschalten des Empfängers. In Stellung \ bringen, um den Empfänger einzuschalten. Zum Ausschalten der Hauptstromversorgung in Stellung a bringen. b Taste UTILITY (Menü UTILITY) Drücken Sie diese Taste, um das Menü... - Seite 6 1 Anzeige Nachfolgend wird der Inhalt der Anzeige des Geräts beschrieben, bevor dieses zum Menübetrieb (obere Anzeige) wechselt. Da die obere Anzeige sowohl Informationen der vom Sender übermittelten Metadaten als auch Empfängereinstellungen und –status wiedergibt, kann sie zur Betriebsüberwachung verwendet werden. Der Anzeigeumfang für den Empfängerkanal 1 und 2 ist gleich.
-
Seite 7: Bedienelemente
2 Bedienelemente Ersetzen Sie beide Akkus, wenn die Akkuanzeige zu blinken beginnt. Die Bedienfelder für Kanal 1 und Kanal 2 sind identisch. Einzelheiten zu Einstellungen der Ladestandsanzeige und zum Akkuwechsel siehe Bedienungsanleitung zum Sender. j Sendeleistungsanzeige Zeigt die aktuell eingestellte Sendeleistung an. Diese Einstellung kann im Menü... -
Seite 8: Rückseite
Kommunikation zwischen DWX-Geräten werden vom an allen Einheiten außer der direkt mit der Antenne Anschluss PRIMARY ausgesendet, und Signale für das verbundenen Einheit DWR-R03D die folgenden Dante-Sekundärnetzwerk werden vom Anschluss Einstellungen: ANT ATT a/b: „0dB“, ANT DC OUT: SECONDARY ausgesendet. - Seite 9 • Die Nennimpedanz der Anschlüsse ANTENNA IN beträgt 50 Ω. Falls Kabel mit 75 Ω Impedanz verwendet Bringen Sie nur an jener Einheit DWR-R03D, die sich am Ende der Reihenschaltung befindet, den 75-Ω- wird, beträgt die tatsächliche Signaldämpfung einige dB Abschlussschalter in die Stellung ON.
-
Seite 10: Vorbereitung
Senders. Einsatz des Geräts ohne Rackinstallation Mehrkanalsystem ST- Fernsteuersystem Fernsteuersystem Befestigen Sie wie nachfolgend abgebildet die DWR-R03D 1 bis 41 1 bis 3 1 bis 41 mitgelieferten vier Füße an der Unterseite des Geräts. Digitaler 1 bis 82 1 bis 6... -
Seite 11: Anbringung An Der Vorderseite
Verwenden Sie handelsübliche BNC-Kabel (50 Ω, Anbringung an der Vorderseite 60 cm oder länger), um die Antennenhalter mit den BNC-Anschlüssen mit den Eingängen ANTENNA a/b Stecken Sie handelsübliche Antennenhalter mit den IN auf der Rückseite des Geräts zu verbinden. BNC-Anschlüssen durch die Öffnungen an der Vorderseite, und sichern Sie sie mit 14-mm- Sechskantmuttern. - Seite 12 Synchronisierungssystem, Beispiel 1 Bei diesem System wird das Hauptsynchronisierungssignal über den Anschluss WORD SYNC OUT dieses Geräts in Reihe zugeführt. Bringen Sie nur an jener Einheit DWR-R03D, die sich am Ende der Reihenschaltung befindet, den 75-Ω- Abschlussschalter in die Stellung ON. Hauptsynchronisierungssignal...
-
Seite 13: Einstellung Des Empfangskanals
Gruppe ausgewählt und ein Kanal in dieser Gruppe benutzt wird. Einzelheiten zu Gruppen und Kanälen finden Sie in den Frequenzlisten zum digitalen drahtlosen Mikrofonsystem von Sony auf der mitgelieferten CD-ROM „Handbücher für Digital Wireless Receiver“. Einzelheiten zu Menüfunktionen siehe „Basismenüfunktionen“ auf Seite 18. -
Seite 14: Verwendung Derselben Gruppe Und Desselben Kanals Durch Benachbarte Systeme
Hinweise zum Betrieb mit einem rein digitalen Kanalplan Hinweis Wenn eine digitale Funkfrequenz von Sony in der Gruppe Achten Sie bei Mehrkanalbetrieb mit einem rein digitalen auch beim zweiten Versuch nicht gefunden wird, wird das Kanalplan darauf, dass die Anzeige RF im Betriebsbereich Durchsuchen abgebrochen. -
Seite 15: Verwenden Der Verschlüsselten Übertragung
Rad drücken, wird eine Meldung angezeigt, die danach Dieser Empfänger kann verschlüsselte Signale von fragt, ob der gewählte Kanal beim mit dem Gerät digitalen Funksendern von Sony empfangen. Diese gepaarten Sender eingestellt werden soll. Funktion verhindert unberechtigten Zugriff auf das Signal. -
Seite 16: Verwendung Des Passwortmodus (Password)
Stellen Sie SECURE KEY oder AES256 an dem Bewegen Sie die Schreibmarke mit dem Jog-Rad auf Sender ein, der den Verschlüsselungsschlüssel das Zeichen, das Sie eingeben möchten. Drücken Sie übertragen soll. dann auf das Jog-Rad, um das ausgewählte Zeichen am Ende des aktuellen Passworts hinzuzufügen. Einzelheiten zu Senderfunktionen finden Sie in der Bedienungsanleitung des Senders. -
Seite 17: Einstellung Des Audio-Codec-Modus
MODE2: In diesem Audio-Codec-Modus sind die Ein Menü mit Funktionen für die Empfängereinstellung. Verzögerungszeiten reduziert. Die Verzögerungszeit Menü TRANSMITTER beläuft sich mit dem DWR-R03D-Analogausgang auf Ein Menü zur Überprüfung der Einstellungen am Sender, 1,5 ms. der gerade mit dem Empfängerkanal 1/2 kommuniziert. -
Seite 18: Basismenüfunktionen
Menü UTILITY Basismenüfunktionen DIVERSITY In der nachfolgenden Beschreibung werden beispielhaft BAND BLOCK die Bedienelemente für den Empfängerkanal 1 verwendet. ANT ATT a ANT ATT b Funktionsname Einzustellender Punkt ANT ATT c ANT ATT d ANT DC OUT AUDIO MONITOR MODE SYNC SOURCE DELAY ADJUST AF PEAK HOLD... -
Seite 19: Falls Die Anzeige Alert Leuchtet
Falls die Anzeige ALERT leuchtet Andere Anzeigen Grund für Alarm Abhilfe Anzeige AF/PEAK leuchtet rot. Das Signal am Audioeingang des Ändern Sie die Audioeingangsdämpfung am Senders hat den Spitzenpegel Sender so, dass der Eingangspegel den überschritten. Spitzenwert nicht überschreitet. Diese Einstellung kann mit der drahtlosen Fernbedienungsfunktion vom Empfänger aus geändert werden. -
Seite 20: Fehlermeldungen
Fehlermeldungen Meldung Bedeutung PLL UNLOCK PLL-Regelkreis ist nicht eingerastet. FAN STOP Kühllüfter funktioniert nicht. PHONES OVER CURRENT Die Audioausgabe über den Anschluss PHONES überschreitet den zulässigen Maximalstrom, oder am Anschluss ist ein Kurzschluss aufgetreten. ANTENNA OVER CURRENT Die Gleichstrom-Ausgabe über die Anschlüsse ANTENNA IN überschreitet den zulässigen Maximalstrom, oder am Anschluss ist ein Kurzschluss aufgetreten. -
Seite 21: Fehlerbehebung
Sollte ein Problem bei der Verwendung dieses Empfängers auftreten, können Sie die folgende Checkliste verwenden, um eine Lösung zu finden. Bei Problemen mit dem Sender oder Adapter schlagen Sie in der Bedienungsanleitung des jeweiligen Gerätes nach. Wenn das Problem fortbesteht, wenden Sie sich an Ihren Sony-Händler. Problem... - Seite 22 Problem Ursache Abhilfe Die Anzeige ist zu Die Helligkeit der Anzeige ist zu niedrig Passen Sie die Helligkeit der Anzeige an. dunkel. eingestellt. Im Audiosignal von In der Einstellung GROUND LIFT ist die Option Durch Auswählen der Einstellung GROUND kann MAIN OUTPUT tritt LIFT ausgewählt.
-
Seite 23: Wichtige Hinweise Zum Betrieb
SONY KANN KEINE HAFTUNG FÜR SCHÄDEN korrekte Funktion zu ermöglichen, ist unter Umständen ODER DATENPREISGABE JEDER ART AUFGRUND eine Softwareaktualisierung erforderlich. Informationen VON UNBERECHTIGTEM ZUGRIFF DRITTER ODER zu Softwareaktualisierungen erhalten Sie bei Ihrem Sony- DURCH SICHERHEITSPROBLEME JEGLICHER ART Kundendienstvertreter. ÜBERNEHMEN. Einzelheiten zum Überprüfen der Softwareversion... -
Seite 24: Lizenzen
Kommunikationsgeräte in der Nähe des Geräts auszuschalten. Dieses Produkt kann Software (einschließlich Open- Source-Software) enthalten, die unter Bedingungen lizenziert wird, welche von anderen Eigentümern als Sony angegeben wurden. Einzelheiten zu den Nutzungsbedingungen für diese Software von Drittanbietern finden Sie in den Quellcodes, dem Text und den Dateien, die auf der mitgelieferten CD- ROM „OSS Technical Information for Digital Wireless... -
Seite 25: Technische Daten
47 Ω oder weniger Netzkabel Ausgangspegel (0 dBu = 0,775 Vrms) Für US-Modelle: Teilenr. 1-551-812- Max.: +24 dBu; Referenz: –12 dBu 1x (Sony) (1) Digitalausgang BNC-R, 75 Ω (1) Für europäische Modelle: Teilenr. 1- Referenzausgabepegel: –36 dBFs 551-631-2x (Sony) (1) - Seite 26 ÜBERNEHMEN. • SONY KANN KEINE HAFTUNG FÜR ANSPRÜCHE JEDER ART VON DEN BENUTZERN DIESES GERÄTS ODER VON DRITTER SEITE ÜBERNEHMEN. • SONY KANN KEINE HAFTUNG FÜR DIE BEENDIGUNG ODER EINSTELLUNG VON DIENSTLEISTUNGEN BEZÜGLICH DIESES GERÄTS GLEICH AUS WELCHEM GRUND ÜBERNEHMEN.
-
Seite 27: Trägerfrequenzen Und Kanalabstände
Trägerfrequenzen und Kanalabstände Unterstrichene Optionen sind Werkseinstellungen. US-Modelle Kanalabstand: 25 kHz Gruppe/Kanal Modellnr. BAND BLOCK Frequenzband Frequenz (Werkseinstellung) TV14-17 470,125–493,875 MHz TV14-25 TV18-21 494,125–517,875 MHz TV22-25 518,125–541,875 MHz TV26-29 542,125–565,875 MHz 00 1801 494.125MHz TV30-33 566,125–589,875 MHz TV26-38 TV34-36 590,125–607,875 MHz TV37 Nicht verfügbar TV38... - Seite 28 Sony Corporation...
