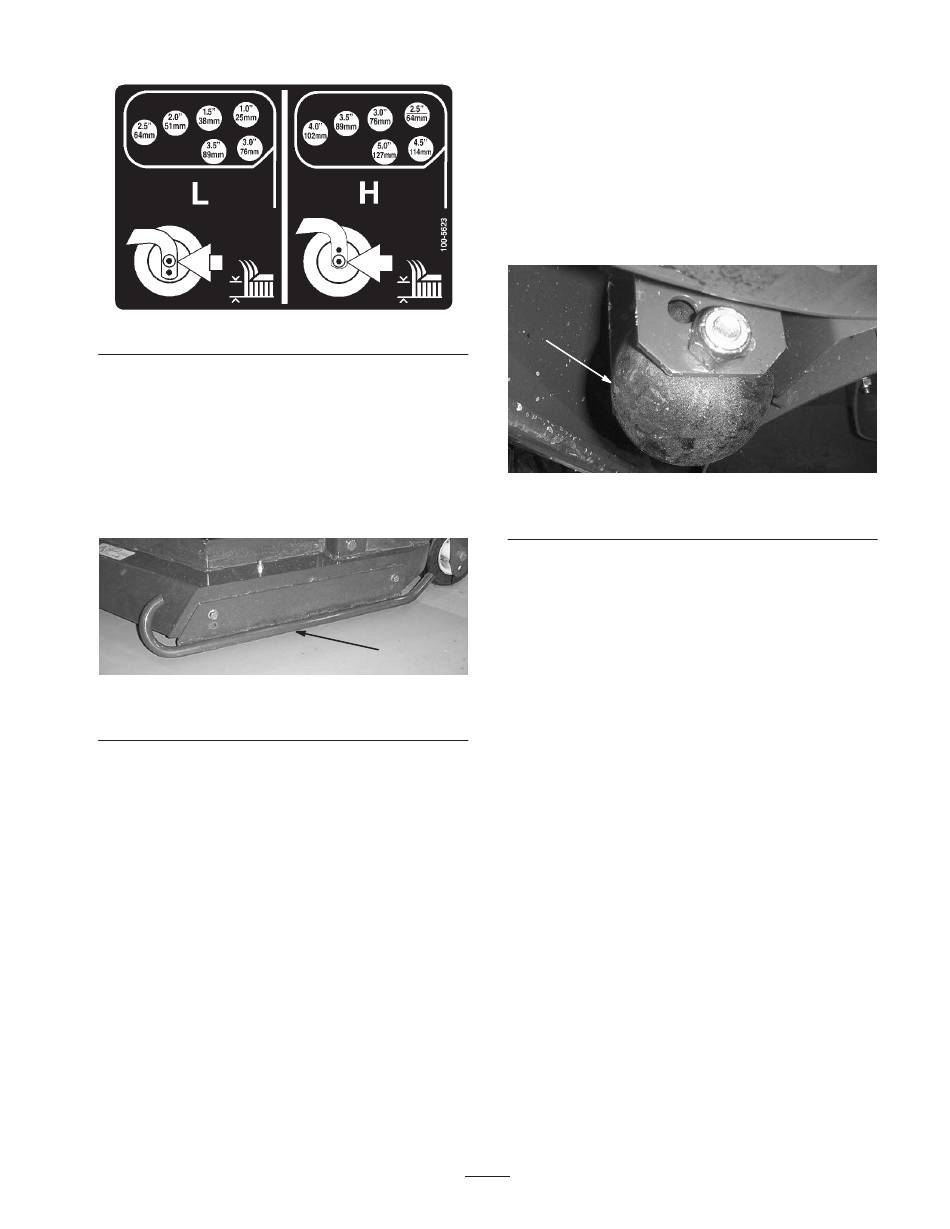

Bild 17

Einstellen der Kufen

Montieren Sie die Kufen in der unteren Position, wenn Sie
mit Schnitthöhen über 64 mm arbeiten und in der höchsten
Position, wenn Sie mit Schnitthöhen unter 64 mm arbeiten.
Stellen Sie die Kufen durch das Entfernen der
Bundschraube und Muttern, das Umstecken nach Bedarf
und Montieren der Befestigungsteile ein (Bild 18).
Bild 18
1. Kufe
Einstellen der Mähwerkwalzen
Montieren Sie die Mähwerkwalzen in der unteren Position,
wenn Sie mit Schnitthöhen über 64 mm arbeiten und in der
höchsten Position, wenn Sie mit Schnitthöhen unter 64 mm
arbeiten.
1. Entfernen Sie die Kopfschraube und Mutter, mit denen
das Abstandsrad am Mähwerkbügel befestigt wird
(Bild 19).
1
1. Abstandsrad
2. Fluchten Sie die Walze und das Distanzstück mit den
oberen Löchern in den Bügeln ab; befestigen Sie diese
dann mit der Kopfschraube und der Mutter.
1
23
Bild 19
