4. Drehen Sie den Zündschlüssel auf „Lauf", ohne den
Motor zu starten. Lockern Sie die Klemmmutter und
stellen die Länge der Neutralrückstell-Federgruppe so
ein, dass der Alarmsummer zu ertönen beginnt. Ziehen
Sie dann die Klemmmutter fest.
5. Drehen Sie den Zündschlüssel auf „Aus".

Einstellen der Betriebsbremsen

Stellen Sie die Betriebsbremsen ein, wenn das Bremspedal
mehr als 25 mm Spiel hat, oder wenn die Bremsen nicht mehr
gut genug greifen. Als Spiel gilt die Entfernung, die das
Bremspedal zurücklegt, bevor ein Bremswiderstand spürbar ist.
1. Ziehen Sie die Sperrlasche aus den Bremspedalen
heraus, so dass beide Bremsen unabhängig voneinander
wirken können.
2. Ziehen Sie die Bremsen strammer, um das Spiel der
Bremspedale zu reduzieren:
A. Lockern Sie die vordere Mutter an der Gewindeseite
des Bremszuges.
B. Ziehen Sie dann die hintere Mutter fest, um den Zug
nach hinten zu bewegen, bis die Bremspedale ein
Spiel zwischen 13 und 25 mm aufweisen.
C. Ziehen Sie die vordere Mutter fest, wenn die
Bremsen einwandfrei eingestellt sind.
Wechseln des Öls im
Planetengetriebe
Wechseln Sie das Öl nach den ersten 200 Betriebsstunden.
Wechseln Sie dann das Öl alle 800 Betriebsstunden oder
mindestens jährlich. Verwenden Sie ein SAE 85W-140 wt.
Qualitätsgetriebeöl.
1. Stellen Sie, wenn sich die Maschine auf einer ebenen
Fläche befindet, das Rad so, dass sich die Prüf-/Ablass-
schraube (Bild 67) in der tiefstmöglichen Stellung befindet.

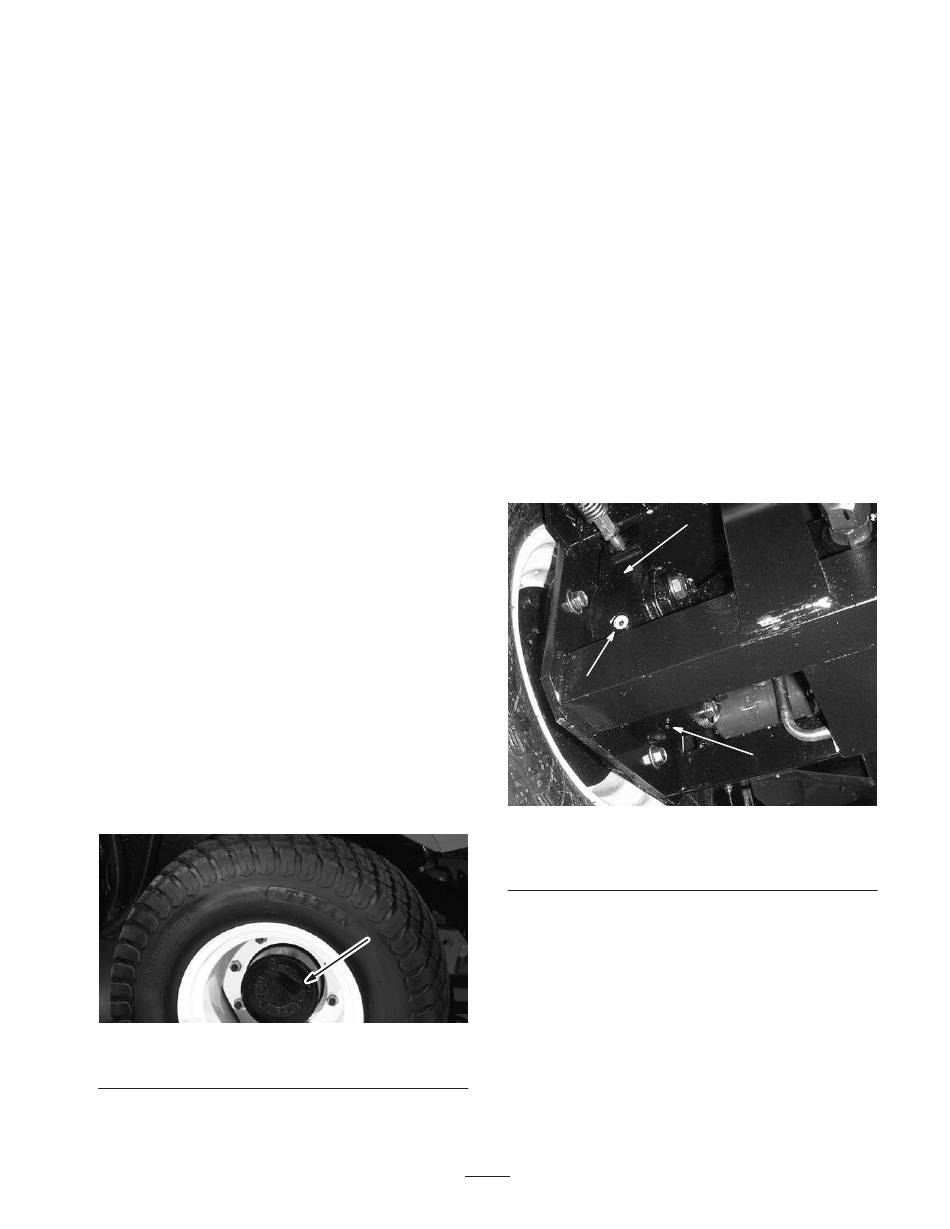

Bild 67
1. Prüf-/Ablassschraube
2. Stellen Sie ein Auffanggefäß unter die Nabe, entfernen
die Ablassschraube und lassen das Öl ablaufen.
3. Stellen Sie, wenn das Öl vollständig abgelaufen ist, das
Rad so, dass sich die Ablassschraube in der 10-Uhr-
oder der 2-Uhr-Stellung befindet.
4. Stellen Sie ein Auffanggefäß unter das Bremsgehäuse
an der anderen Seite des Rades (Bild 68).
5. Entfernen Sie die Ablassschraube von der Unterseite
des Gehäuses und lassen das Öl ab.
6. Drehen Sie, wenn das Öl vollständig abgelaufen ist, die
Ablassschraube wieder in das Gehäuse.
7. Nehmen Sie die Prüfschraube vom Bremsgehäuse ab
(Bild 68).
8. Füllen Sie qualitativ hochwertiges SAE 85W-140 wt.
Getriebeöl in den Einfüllstutzen des Planetengetriebes
(an der 10-Uhr- oder 2-Uhr-Stellung) und in das
Prüfloch im Bremsgehäuse, bis der Ölstand unten an
beiden Einfüllstutzen steht. Die Kapazität beträgt 0,5 l.
9. Drehen Sie die Stöpsel wieder ein.
10. Wiederholen Sie die Schritte an der gegenüberliegenden
Getriebegruppe.
1. Bremsgehäuse
2. Ablassschraube
1
47
1
3
Bild 68
3. Prüfschraube
2
