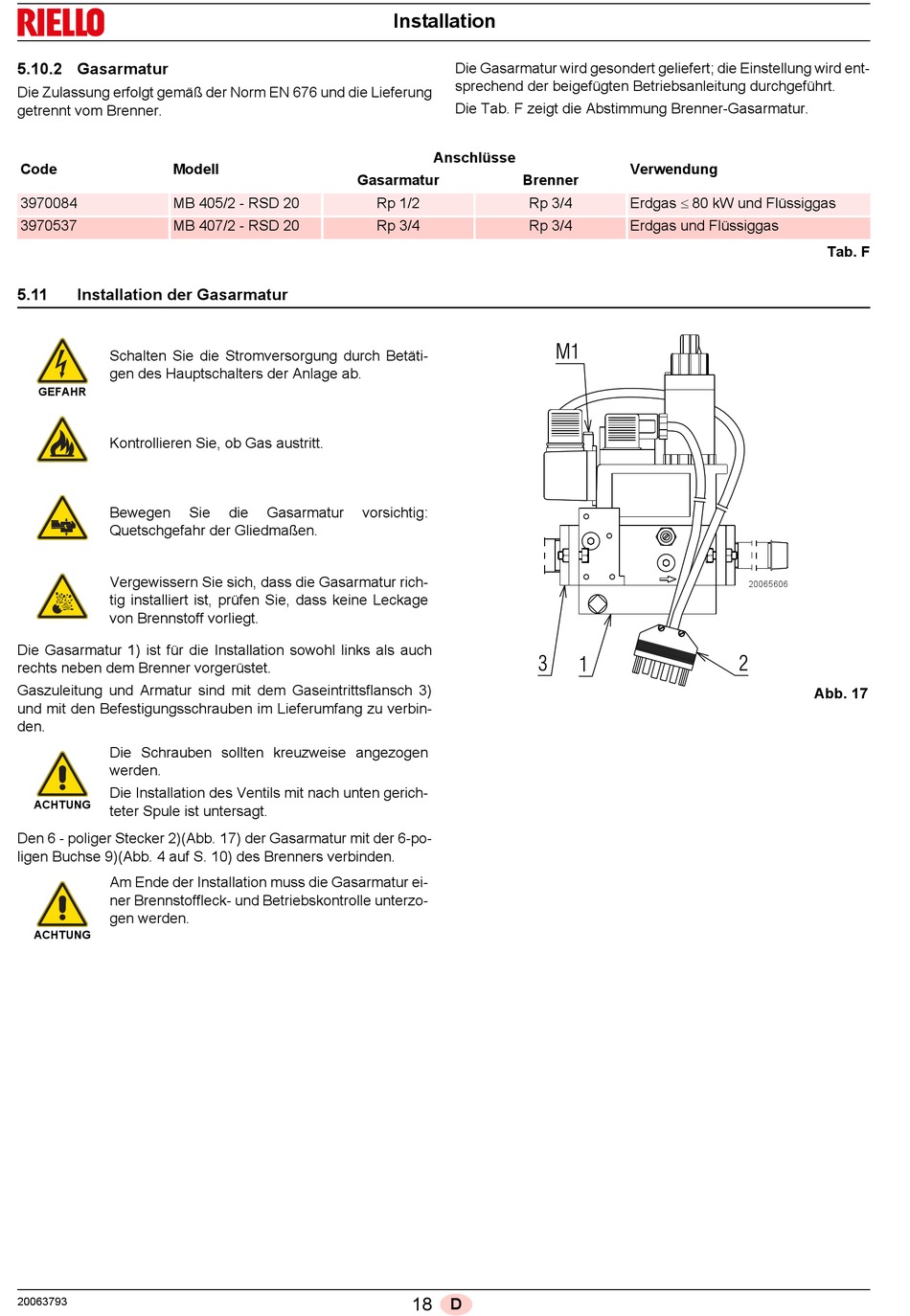

5.10.2 Gasarmatur
Die Zulassung erfolgt gemäß der Norm EN 676 und die Lieferung
getrennt vom Brenner.
Code
Modell
3970084
MB 405/2 - RSD 20
3970537
MB 407/2 - RSD 20
5.11
Installation der Gasarmatur
Schalten Sie die Stromversorgung durch Betäti-
gen des Hauptschalters der Anlage ab.
GEFAHR
Kontrollieren Sie, ob Gas austritt.
Bewegen
Sie
Quetschgefahr der Gliedmaßen.
Vergewissern Sie sich, dass die Gasarmatur rich-
tig installiert ist, prüfen Sie, dass keine Leckage
von Brennstoff vorliegt.
Die Gasarmatur 1) ist für die Installation sowohl links als auch
rechts neben dem Brenner vorgerüstet.
Gaszuleitung und Armatur sind mit dem Gaseintrittsflansch 3)
und mit den Befestigungsschrauben im Lieferumfang zu verbin-
den.
Die Schrauben sollten kreuzweise angezogen
werden.
Die Installation des Ventils mit nach unten gerich-
ACHTUNG
teter Spule ist untersagt.
Den 6 - poliger Stecker 2)(Abb. 17) der Gasarmatur mit der 6-po-
ligen Buchse 9)(Abb. 4 auf S. 10) des Brenners verbinden.
Am Ende der Installation muss die Gasarmatur ei-
ner Brennstoffleck- und Betriebskontrolle unterzo-
gen werden.
ACHTUNG
20063793
Installation
Gasarmatur
Rp 1/2
Rp 3/4
die
Gasarmatur
vorsichtig:
Die Gasarmatur wird gesondert geliefert; die Einstellung wird ent-
sprechend der beigefügten Betriebsanleitung durchgeführt.
Die Tab. F zeigt die Abstimmung Brenner-Gasarmatur.
Anschlüsse
Brenner
Rp 3/4
Rp 3/4
18
D
Verwendung
Erdgas 80 kW und Flüssiggas
Erdgas und Flüssiggas
20065606
Tab. F
Abb. 17
