5

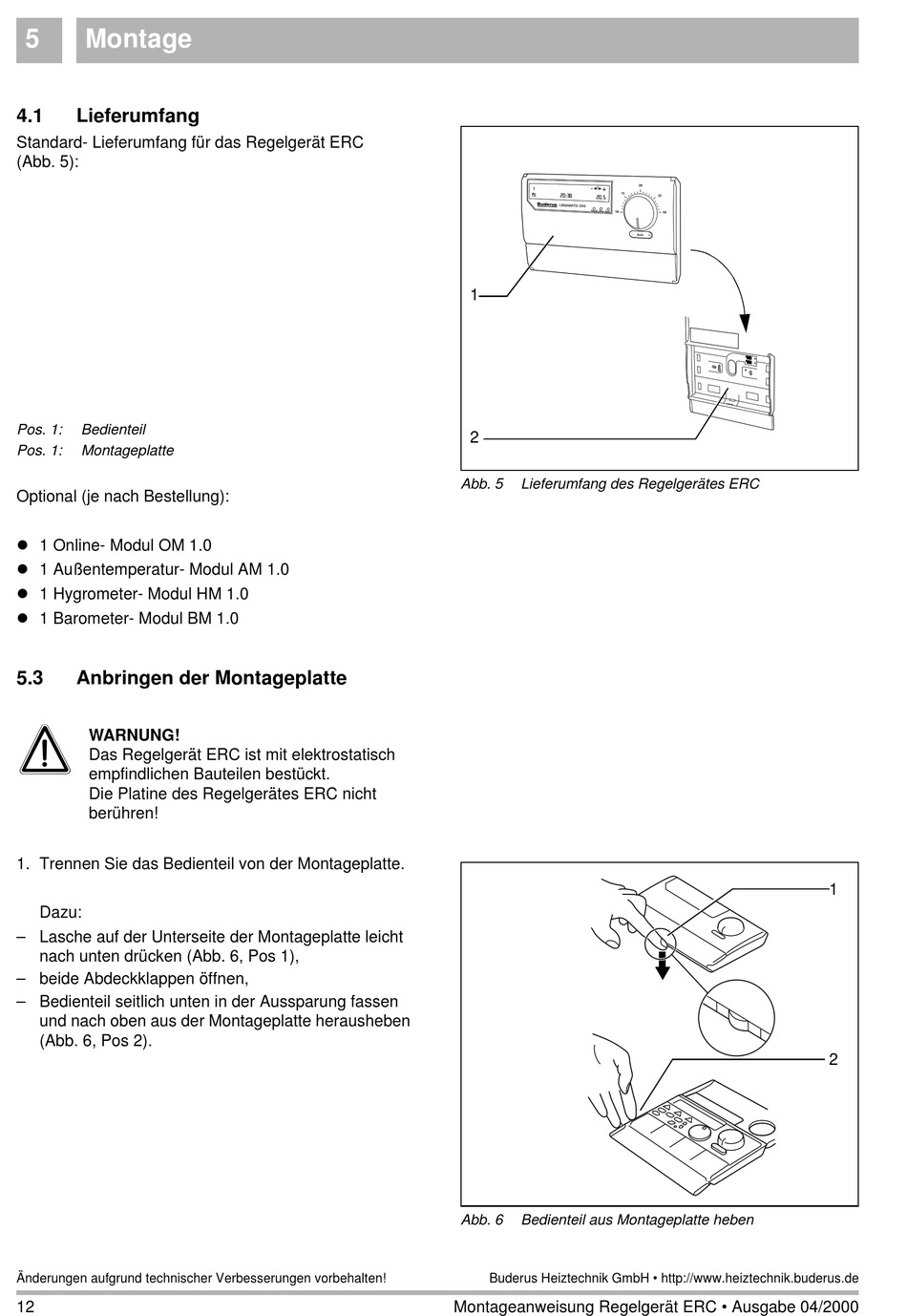

Montage
4.1
Lieferumfang
Standard- Lieferumfang für das Regelgerät ERC
(Abb. 5):
Pos. 1:
Bedienteil
Pos. 1:
Montageplatte
Optional (je nach Bestellung):
l 1 Online- Modul OM 1.0
l 1 Außentemperatur- Modul AM 1.0
l 1 Hygrometer- Modul HM 1.0
l 1 Barometer- Modul BM 1.0
5.3
Anbringen der Montageplatte
A WARNUNG!
Das Regelgerät ERC ist mit elektrostatisch
empfindlichen Bauteilen bestückt.
Die Platine des Regelgerätes ERC nicht
berühren!
1. Trennen Sie das Bedienteil von der Montageplatte.
Dazu:
– Lasche auf der Unterseite der Montageplatte leicht
nach unten drücken (Abb. 6, Pos 1),
– beide Abdeckklappen öffnen,
– Bedienteil seitlich unten in der Aussparung fassen
und nach oben aus der Montageplatte herausheben
(Abb. 6, Pos 2).
Änderungen aufgrund technischer Verbesserungen vorbehalten!
12
1
1
2
Abb. 5
Lieferumfang des Regelgerätes ERC
Abb. 6
Bedienteil aus Montageplatte heben
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
Montageanweisung Regelgerät ERC • Ausgabe 04/2000
2
1
2
