Anhang F – Prozess-Interface-Schaltungen

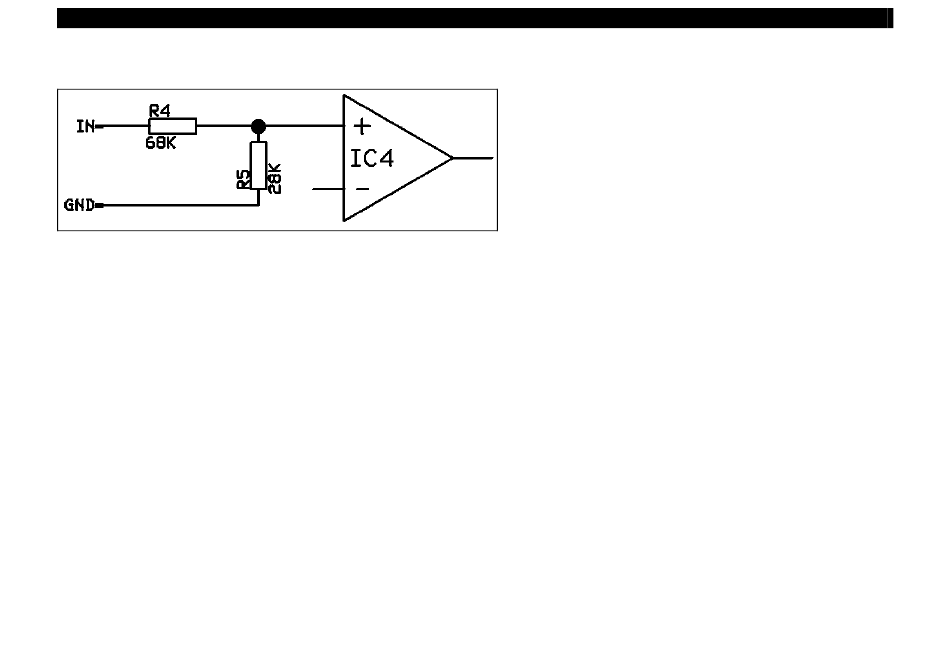

Analog Eingang (Verwendbarer Spannungsbereich: 0 ... 10 V):
Abbildung 48: Analoger Eingang
Relaisausgang am industriellen Prozess-Interface [Artikel-Nr.: ACPIPIFMACBxx]
Der Analogausgang muss auf „Alarm" eingestellt sein. Der Bereich für AO1-AO3 kann in der Software eingestellt werden
(kein Alarm: 0-4 mA/ Alarm: 10-20 mA).
REL1-3 (DO1-DO3):
U
= 30 VDC
max
I
= 400 mA
max
-
89
