Elektrische Installation

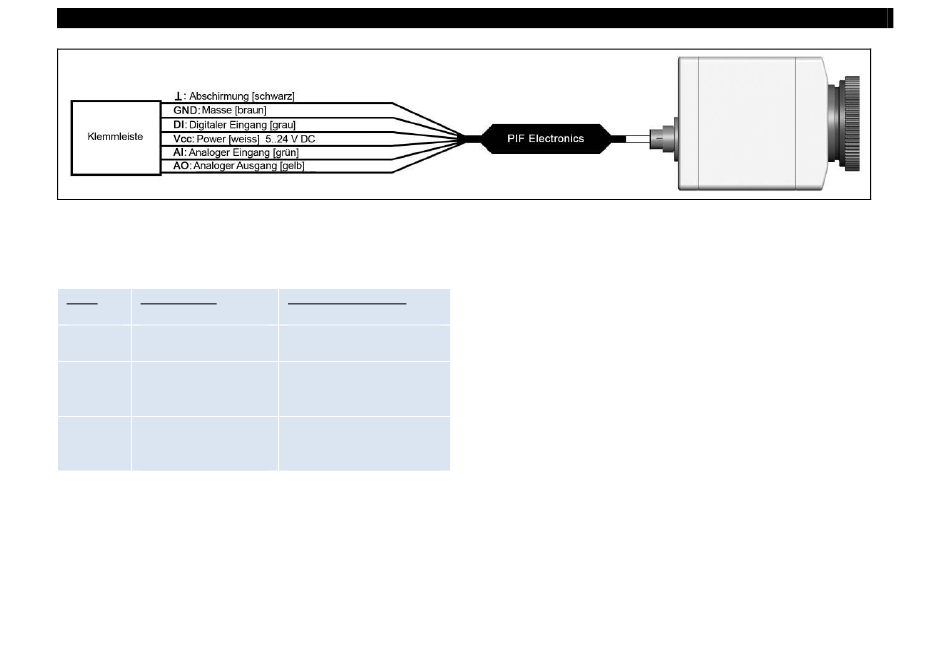

Abbildung 25: Anschlussplan Standard-Prozess-Interface (PIF)
Das Standard-Prozess-Interface bietet die folgenden Ein- und Ausgänge:
Name
Beschreibung
AI
Analogeingang
DI
Digitaleingang
(Low-aktiv = 0...0,6 V)
AO
Analogausgang
Alarmausgang
1)
abhängig von der Versorgungsspannung; für 0-10 V am AO muss das PIF mindestens mit 12 V versorgt werden.
2)
der AI ist ausgelegt für max. 24 V, der Spannungspegel über 10 V wird nicht interpretiert
max. Bereich
/ Status
1)
0-10 V
2)
24 V
0-10 V
0/ 10 V
-
