Mechanische Installation
3.2 Objektiv wechseln
Die PI-Kamera wird mit mehreren verschiedenen Objektiven angeboten
Kameravariante). Um ein Objektiv zu wechseln, drehen Sie es wie unten gezeigt aus seiner Befestigung. Bei
der PI 05M, PI 08M und PI 1M muss zunächst das Schutzrohr abgedreht werden (siehe Abbildung 3).

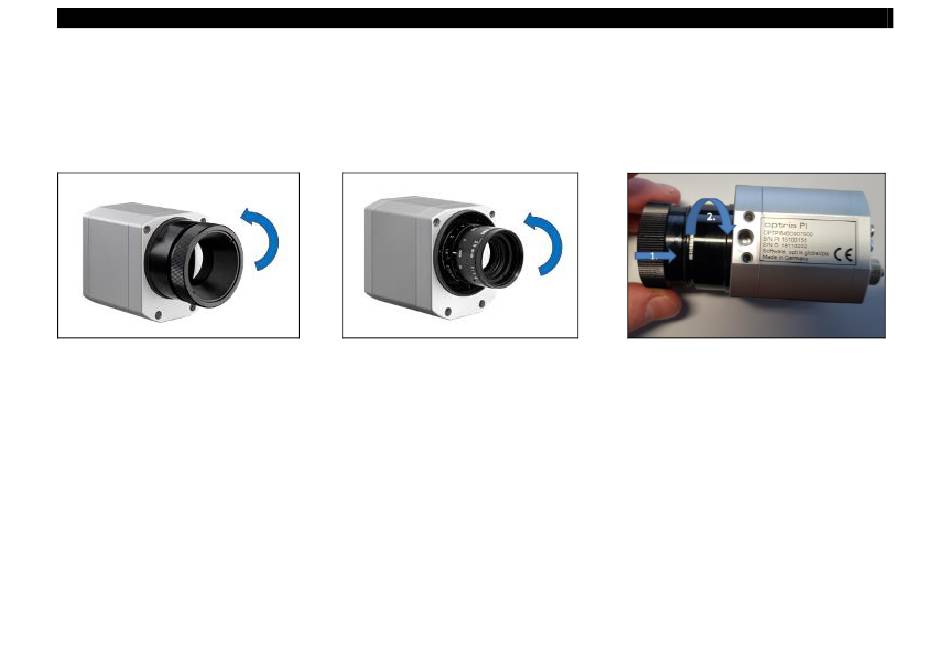

Abbildung 11: Objektiv wechseln für
PI 400i/ 450i/ 640i
Um bestmögliche Messungen zu erzielen ist beim Einsetzen des Objektivs in das Kameragehäuse darauf zu
achten, dass das Label auf dem Objektiv auf gleicher Höhe wie das Label vom Gehäuse eingeschraubt wird
(siehe Abbildung 13).
1)
Bei einem zusätzlich erworbenen Objektiv für die PI 05M/ 08M/ 1M-Kamera ist der dazugehörige Schutztubus mit dabei.
Abbildung 12: Objektive wechseln für
PI 05M/ 08M/ 1M
1)
(Objektive abhängig von der
Abbildung 13: Einsetzen des
Objektivs
-
37
