Menüs und Funktionen
5
DE
5.5
Prozessanzeige
In der Prozessanzeige werden Messwerte der Verschraubung angezeigt. Der Aufbau der Prozessanzeige
ist im mPro- und FastApps-Modus gleich.

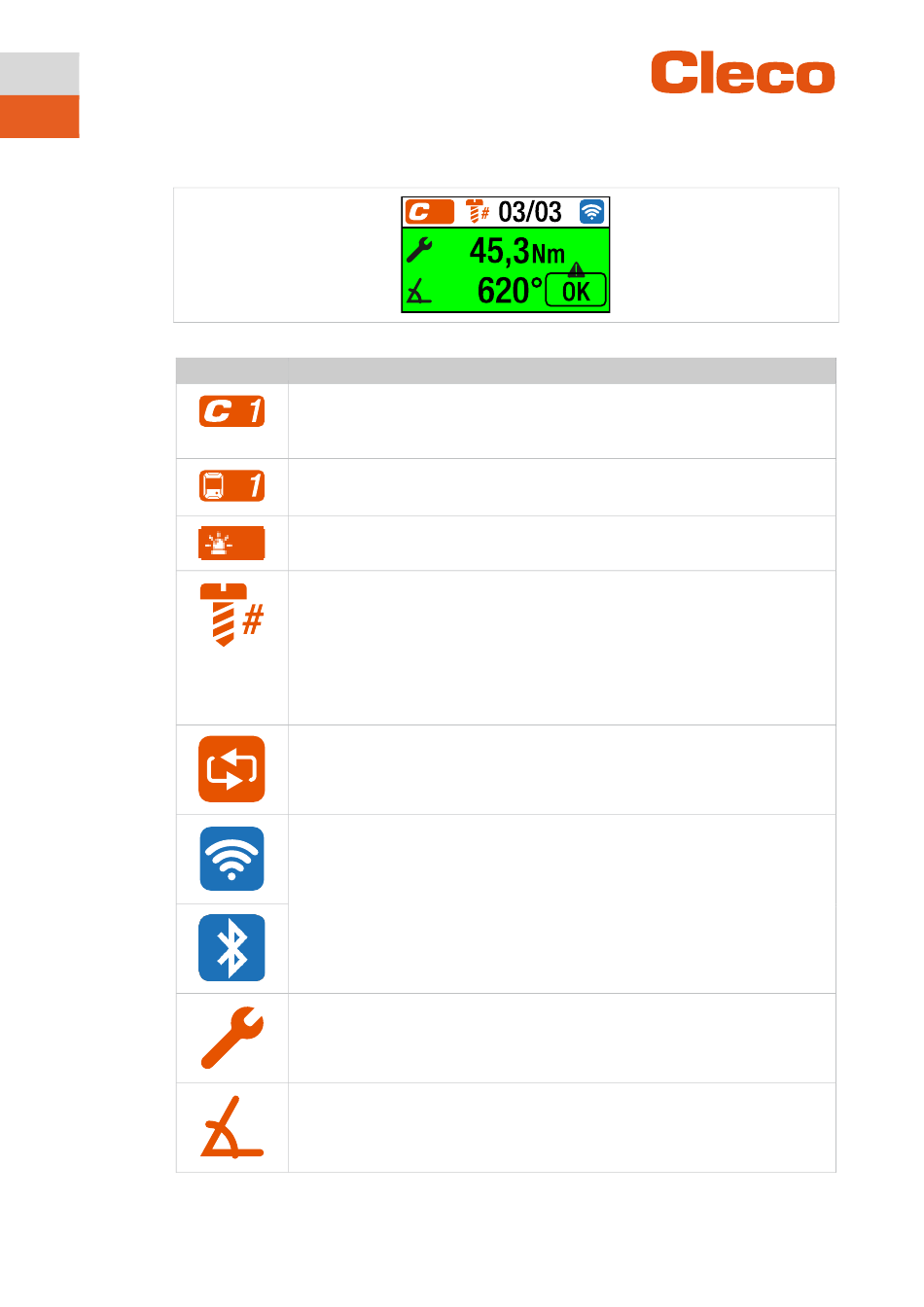

Abb. 5-3: Prozessanzeige mit einem Schraubergebnis des FastApps 3
Symbol
30
Beschreibung
Anzeige des aktuell ausgewählten FastApps.
Es können bis zu zehn FastApps programmiert werden. Die Nummer in der Schaltflä-
che zeigt an, welches FastApp ausgewählt ist.
Anzeige der aktuell ausgewählten PG oder des Ablaufprogramms im mPro-Modus. Es
können bis zu 99 PGs/Ablaufprogramme programmiert werden. Die Nummer in der
Schaltfläche zeigt an, welche PG oder welches Ablaufprogramm ausgewählt ist.
Signalisiert, dass die Notstrategie aktiv ist.
Anzahl der Schraubstellen eines Ablaufprogramms/Batches.
•
Gibt es nur ein FastApp, wird jedes Ergebnis ausgewertet.
•
Gibt es mehr als ein FastApps, wird das Gesamtergebnis aller Schraubstellen be-
trachtet.
Beispiel: 2/3
•
aktuelle Schraubstelle: 2
•
Gesamtanzahl der Schraubstellen: 3
Anzahl der Wiederholungen, wenn eine Nacharbeit aufgrund von NIO-
Verschraubungen durchgeführt wird. Diese Funktion ist nur im mPro-Modus verfügbar.
Das eingeblendete Symbol zeigt an, ob eine WLAN- oder Bluetooth-Verbindung vor-
handen ist.
Sind die Symbole grau hinterlegt, konnte noch keine WLAN-/Bluetooth-Verbindung auf-
gebaut werden.
Anzeige des Drehmoments der aktuellen Verschraubung.
Erscheint neben dem Symbol ein Pfeil nach oben, ist das Ergebnis zu hoch.
Erscheint neben dem Symbol ein Pfeil nach unten, ist das Ergebnis zu niedrig.
Anzeige des Winkels der aktuellen Verschraubung.
Erscheint neben dem Symbol ein Pfeil nach oben, ist das Ergebnis zu hoch.
Erscheint neben dem Symbol ein Pfeil nach unten, ist das Ergebnis zu niedrig.
P2544PM | REV J | 2024-02
Apex Tool Group
