Ronda 706.3 Technische Anleitung Seite 10

Tige de travail (intégrée dans le mouvement)
Arbeitstellwelle (im Werk eingebaut)
Working stem (implemented in the movement)
No. d'article
Artikelnummer L L1 L2 L3
Part number
3000.131.CO 17.24 8.63 20.28 12.00
Tige (normale) / Stellwelle (normal) / Stem (normal)
No. d'article
Artikelnummer L L1 L2 L3
Part number
3000.131 17.24 8.63 20.28 12.00
3000.152 19.24 10.63 22.28 14.00
3000.151 25.00 16.39 28.04 18.76
3000.138 32.00 23.39 35.04 20.28
Tige (à arracher)
Stellwelle (Ausreissversion)
Stem (extractable version)
No. d'article
Artikelnummer L L1 L2 L3
Part number
3000.133 17.24 8.63 20.28 12.00
Rallonge de tige / Stellwelle Verlängerung / Stem extension
No. d'article
L5
Artikelnummer L4 L6 S1
(min)
Part number
3000.040 12.00 1.90 2.45 0.90
L2
L
L3
L1
Ø d'encageage / Gehäusepassungs-Ø / Case fitting Ø
S D
0.90 0.90
S D
0.90 0.90
0.90 0.90
0.90 0.90
0.90 0.90
S D
0.90 0.90
L4
S2 D1
0.90 1.35
L5
L6
gris
Couleur de la couronne
grau
Kronenfarbe
gray
Crown color
Code UN 7008

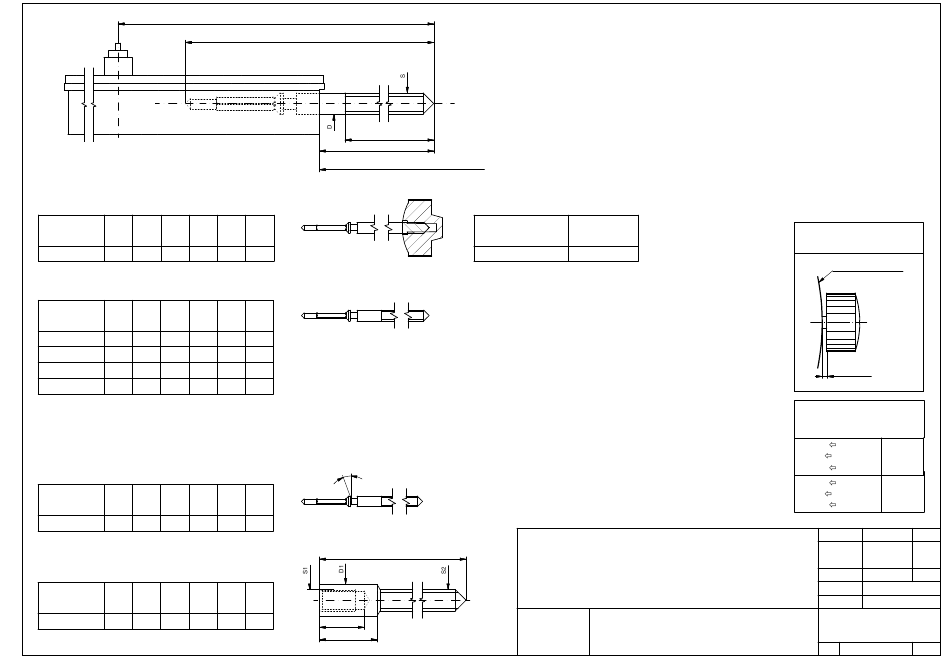

Tige (dimensions / forces)
Stellwelle (Dimensionen / Kräfte)
Stem (dimensions / forces)
702, 703, 704, 705, 706.1,
RONDA
706.3, 706B, 708
Couronne normale
Normale Krone
Normal crown
Boîte / Gehäuse / Case
0.02 - 0.10
Couronne vissée
Geschraubte Krone
Screwed crown
Force min.
Kraft min. 10 N
Force min.
Force max.
Kraft max. 15 N
Force max.
13 Aug 2012
Issued ds5212
15 Okt 2013
Modified ds5222
ÄA 11741
Released YES
Tolerance ---
10:1 (A3)
Scale
Sous réserve de modifications
Aenderungen vorbehalten
Modifications reserved
No. 5030.004 01
