3006653-2024-03-07.fm

1.3 Elektrisk tilkobling

Generelt
Vifte- og motorspesifikasjoner fremgår av typeskiltene som er montert.
Maks. sikring = 13 Amp..
Maks. kortslutningsstrøm er 10 kA
Ved oppstart og innregulering av ventilasjonsanlegget er det viktig å kontrollere
motorens dreieretning, og at strømforbruket ikke overstiger merkestrømmen på
typeskiltet, da det vil medføre overbelastning av motoren.
Skillebryter
Skillebryteren skal...
Lynavledning...
...skal utføres i henhold til gjeldende lover og forskrifter.

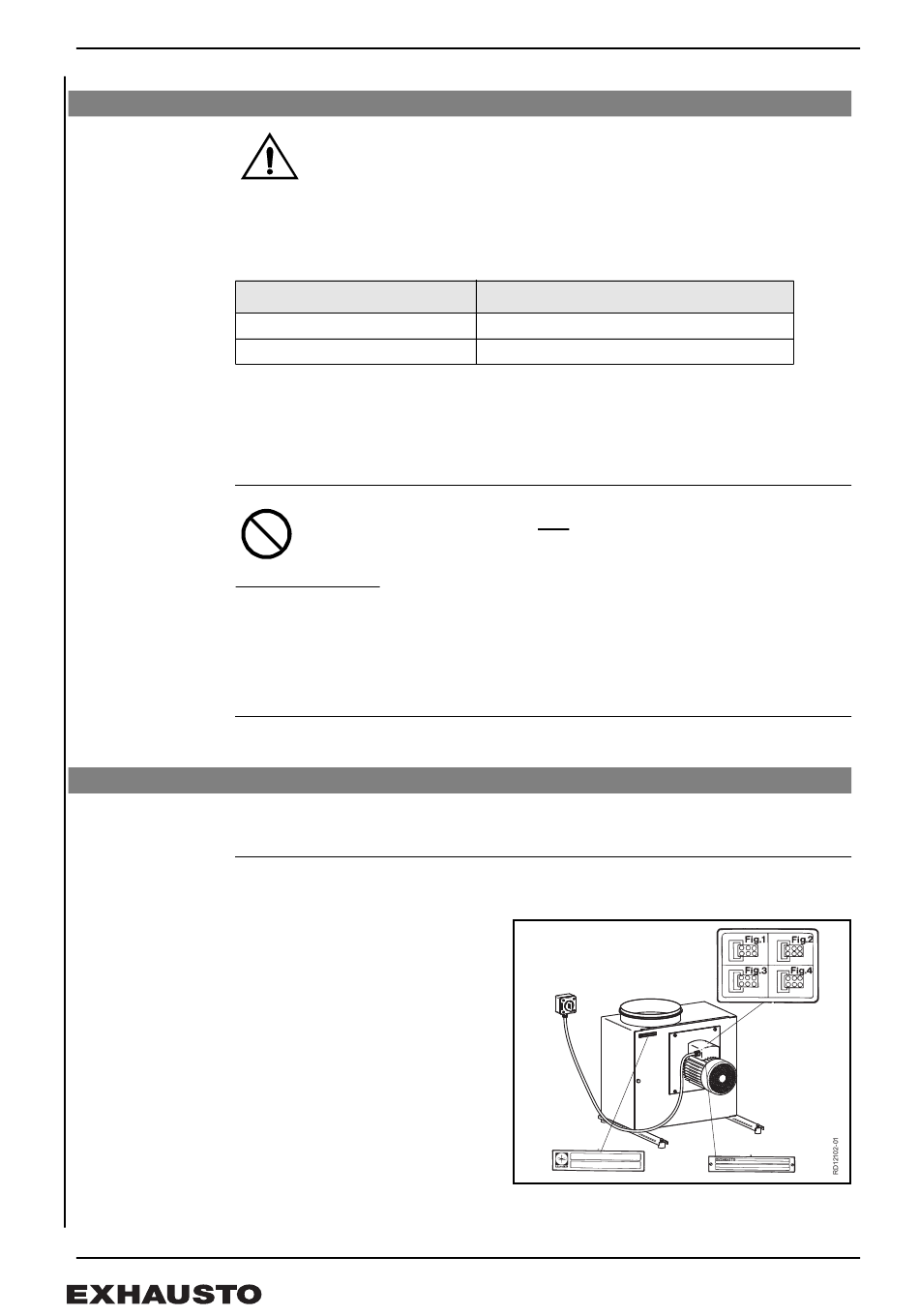

1.3.1 Vifter uten EC-styring

Elektrisk tilkobling Elektrisk tilkobling foretas iht. koblingsskjemaet, som finnes i luken på motorens
klemkasse.
1.3.1.1 BESF146-4-1, BESF160-4-1
Alle enfasede vifter er spenningsregulerbare.
Motoren er forsynt med termosikring.
Termosikringen er fra fabrikken koblet
i serie med motorens strømkrets
(koblingsskjema i klemkassen fig. 1).
Dersom det ønskes manuell reset ved
termisk utkobling, brukes
koblingsskjemaet fig. 2 der
termosikringen brukes i styrekretsen
for en kontaktor.Motoren er
overbelastningsbeskyttet.
Viften er forsynt med en 3-faset
normmotor som ikke kan
spenningsreguleres
Den elektriske installeringen må bare utføres av en autorisert
installatør.
Hvis forankoblet sikring er en ...skal den ha karakteristikk
smeltesikring
automatsikring
EXHAUSTO A/S gjør oppmerksom på at det i henhold til
Maskindirektivet (vedlegg 1) skal monteres en skillebryter i den faste
installasjonen av viften.
• være låsbar eller plasseres synlig i nærheten av viften.
• kunne bryte alle poler fra matespenningen
- kontaktavstand min. 3 mm på hver pol.
• være utført som skillebryter i henhold til IEC 60947-1 eller IEC 60947-3.
Skillebryteren er ikke en del av EXHAUSTO-leveransen.
gG eller gM.
B eller C, og samsvare med IEC 90947-2.
Koblingsskjema
44/66
NO - BESF - Produktveiledning
