Inhaltszusammenfassung für Lenz Digital plus

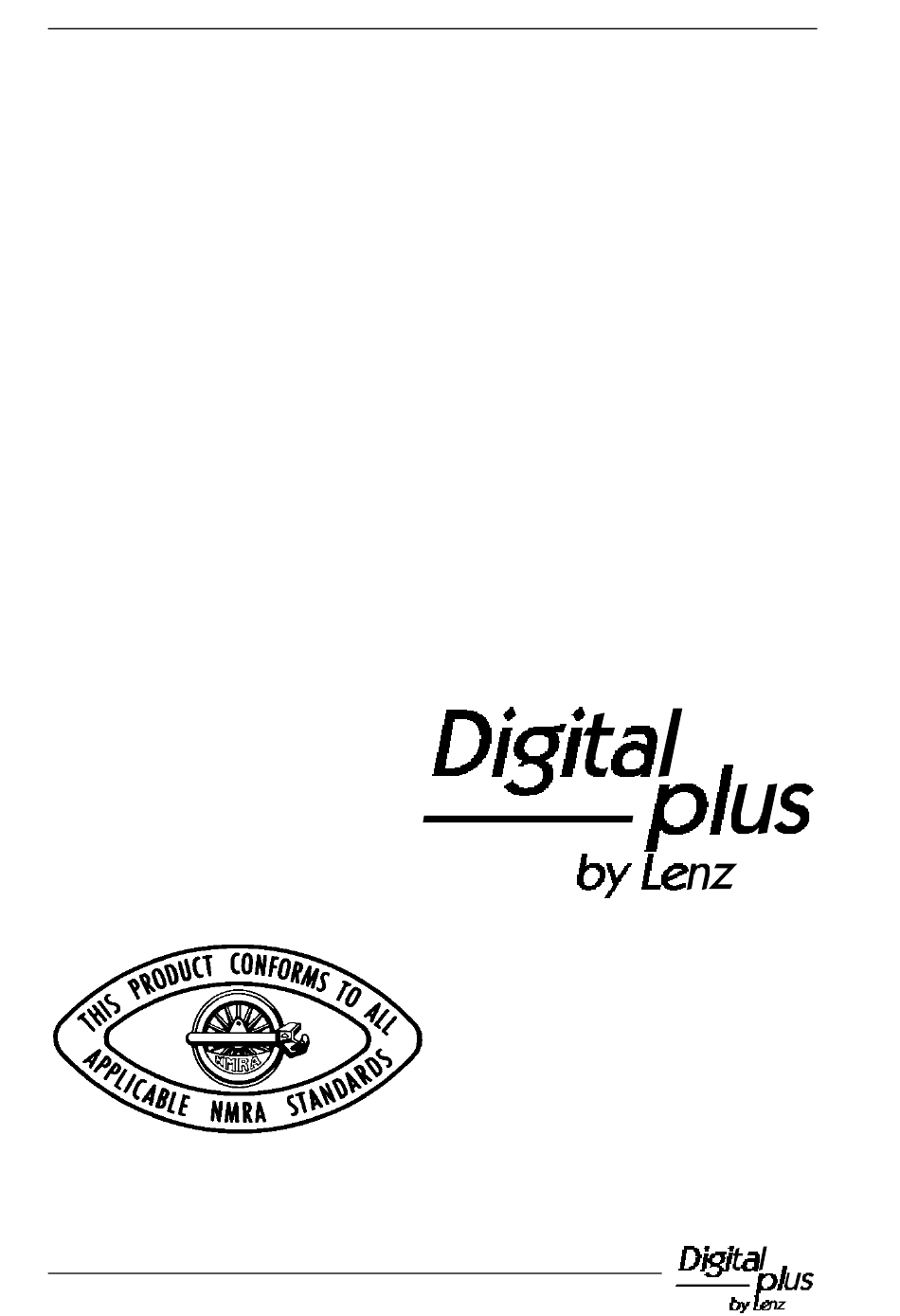

- Seite 1 Information Lokempfänger 4. Auflage, 01 / 01...
- Seite 2 Veränderbare Decodereigenschaften - die Configuration Variables (CV)......8 Normung in der NMRA....................9 Verschiedene Darstellung eines Zahlenwertes: die "Bits" in den CVs......9 Die CVs (Configuration Variables) der Digital plus by Lenz ® Decoder ......11 Der Lokadressbereich (CV1 und CV17&18) ............... 15 Trimmen der Anfahr- und Bremsverzögerung .............
- Seite 3 Decoders. Die Eigenschaften, die alle Digital plus by Lenz ® Decoder haben, wollen wir im folgenden beschreiben. Lokadressen Alle Digital plus by Lenz ® Lokdecoder, die gemäß Standard der NMRA produziert wurden, können im Adressbereich von 1 bis 9999 betrieben werden.
- Seite 4 Decoder einmal angeschlossen, wissen Sie schon genau, wie es beim nächsten gehen wird. Die Kabelfarben sind bei Digital plus by Lenz ® by Lenz ® so belegt: rot Gleis, die eine Seite schwarz Gleis, die andere Seite orange Motor, der eine Anschluß...
- Seite 5 über einen entsprechenden Vorwiderstand die Kathode der LED angeschlossen werden. Die Anode der LED wird an das blaue Kabel angeschlossen, da dies "plus" des Decoders darstellt. Funktionsausgänge Die meisten Digital plus by Lenz ® Decoder haben mindestens 2 Funktionsausgänge.
- Seite 6 Den Strom, den die Lok braucht, muss der Decoder liefern können. Stellen Sie also die maximale Stromaufnahme fest und suchen Sie aus dem Katalog oder der "Liste der Digital plus by Lenz ® DCC- Lokempfänger" auf Seite 22 einen Decoder aus, der diesen Strom liefern kann.
- Seite 7 Teile und darf daher nicht entfernt werden. Fixieren Sie den Empfänger mit doppelseitigem Klebeband. Mit Digital plus by Lenz ® Lokempfängern ausgerüstete Lokomotiven dürfen auf Zweileiteranlagen nicht an der Oberleitung betrieben werden, da die Lokomotive durch Aufgleisen in der falschen Richtung die doppelte Fahrspannung erhalten kann.
- Seite 8 Veränderbare Decodereigenschaften - die Configuration Variables (CV) Die Anzahl der Funktionsausgänge eines Decoders läßt sich nicht verändern, da sie durch die Hardware, die Bauteile auf dem Decoder festgelegt ist. Auch ist z.B. die maximale Belastbarkeit eine Eigenschaft, die nicht geändert werden kann. Aber es gibt eine große Anzahl von Eigenschaften , die nicht durch die Hardware des Decoders festgelegt sind, sondern von der im Decoder laufenden Software bestimmt werden.
- Seite 9 Schreibweise dargestellt wird um den Umgang damit zu erleichtern. Doch dazu später noch mehr. diese Zahlen diesen Karteikarten diesen Speicherplätzen) immer wieder verändern können, werden sie auch als Variable bezeichnet. Mit dieser Variable werden Eigenschaften bestimmt, konfiguriert, und so entstand (in der USA) der Begriff "Configuration Variable", abgekürzt CV.
- Seite 10 Hier wäre es sehr umständlich, wenn man für jede der möglichen Kombinationen einen bestimmten Zahlenwert eingeben müßte. Einfacher ist es, Sie stellen sich in den betreffenden CVs 8 Schalter vor, die ein- oder ausgeschaltet werden können. Diese Schalter nennen wir "Bits". Ist der Schalter eingeschaltet, so sagen wir "das Bit ist gesetzt"...
- Seite 11 Bedeutung 1-127 Basis - Lokadresse Dies ist die Nummer, mit der Sie die Loks im Digital plus by Lenz ® System aufrufen. Für Decoder der XF-Serie darf der volle Bereich von 1-127 verwendet werden, für alle anderen bisherigen Decoder gilt 1-99.
- Seite 12 Herstellerkennung Der Wert in diesem Register bezeichnet den Hersteller des Empfängers, Lenz Elektronik hat die Nummer 99. Diese Position kann nur gelesen, nicht aber neu beschrieben werden. Am LH100 (ab Version 2.1) wird, sofern beim Auslesen diese Nummer ermittelt wird, "LENZ-d"...
- Seite 13 Hier können Sie mehrere Eigenschaften beeinflussen. Veränderungen nehmen Sie am besten im Binärmodus vor (vgl. Information zum Handregler LH100). Richtung der Lok 0 normal: Lok fährt nach vorne, wenn der Pfeil auf dem Handregler nach oben zeigt. 1 vertauscht: Lok fährt nach vorne, wenn der Pfeil auf dem Handregler nach unten zeigt.
- Seite 14 0 Funktion 0 (Licht) ist richtungsabhängig, Funktionsausgang A ist vorwärts aktiv, Funktionsausgang B ist rückwärts aktiv 1 Funktion 0 bedient Funktionsausgang A, Funktion 1 bedient Funktionsausgang B wird nur abgefragt wenn Bit 3 oder 4 = 1 0 F-Ausgang A oder B wird immer gedimmt, wenn aktiv. 1 Funktion 1 oder Funktion 4 schaltet F-Ausgang A oder B auf Dimmen.
- Seite 15 Der Lokadressbereich (CV1 und CV17&18) Ein Lokdecoder kann entweder mit seiner Basiasadresse (CV1) oder mit der erweiterte Lokadresse (CV17&18) gesteuert werden. Wenn Sie mit dem Digital plus by Lenz ® System ab Version 3 einen Lokdecoder programmieren, so wählt das System automatisch im Bereich 1-99 die Basisadresse, im Bereich 100-9999 die erweiterte Adresse.
- Seite 16 Systemwechsel bei eingeschaltetem Analogbetrieb: Einstellungen in CV29 Alle Lenz Digital plus by Lenz ® Lokdecoder sind auf konventionellen Anlagen mit herkömmlichen Gleichstromfahrgeräten einsetzbar. Ist in der CV29 Bit 3 gesetzt, so verhält sich im konventionellen Betrieb eine Lokomotive mit einem Digital plus by Lenz ® Lokdecoder wie eine Lokomotive ohne Decoder.
- Seite 17 Information empfangen. Ähnlich wie oben beschrieben sind auch hier verschiedene Reaktionen der Lokomotive möglich: Stimmt die von der Digital plus by Lenz ® Zentrale LZ100 mitgeteilte Fahrtrichtung mit der aktuellen Fahrtrichtung der Lokomotive überein, dann übernimmt die Lokomotive auch die von der Zentrale übermittelte Geschwindigkeit.
- Seite 18 Warum verändert sich die Geschwindigkeit bei einem Systemwechsel? Der Motor am Ausgang eines Decoders wird mit einer sog. Pulsbreitensteuerung betrieben. Bei dieser Art der Steuerung wird nicht die Höhe der Spannung in Abhängigkeit der Geschwindigkeit geändert (niedrige Geschwindigkeit = niedrige Spannung; hohe Geschwindigkeit = hohe Spannung), sondern hier wird der Motor immer mit der vollen Spannung beaufschlagt, aber nicht immer die volle Zeit.
- Seite 19 Die Geschwindigkeitskennlinie NMRA konforme Decoder Diese Decoder können mit 14/27 oder 28 Fahrstufen betrieben werden und haben intern 63 Geschwindigkeitsstufen. Jeder Fahrstufe können Sie eine dieser 63 Geschwindigkeitsstufen zuordnen. Bei Betrieb mit 14 Fahrstufen verwendet Fahrstufe 1 den Wert in CV67, Fahrstufe 2 den in CV68, Fahrstufe 3 den in CV69 und so weiter.
- Seite 20 CVs für die Anfahr- und Bremsverzögerung am häufigsten verändern. Welche Geräte werden für PoM benötigt? ® PoM ist möglich mit dem Digital plus by Lenz SET02, sowie der Zentrale LZ100 in Verbindung mit dem Handregler LH100 ab Version 3. schrittweise...
- Seite 21 Programmierung der Decoder mit Softwareversion kleiner 2.0 Dieses Verfahren ist nur für diejenigen interessant, die eine Softwareversion kleiner 2 in Ihren Digital plus by Lenz ® Geräten haben oder die Digital plus by Lenz ® Decoder mit einem anderen Digitalsystem, welches nicht mit Angabe der CV programmieren kann, einsetzen.
- Seite 22 Liste der Digital plus by Lenz ® Digital plus by Lenz ® DCC-Lokempfänger Kurzbeschreibung Maße (mm) ca. 13,0x9,0x3,7 LE010XF 0,5A, 2 F-Ausgänge A und B, Lastausgleich 15,0x9,0x3,7 LE011XF wie LE010XF, mit Schnittstelle NEM651 36x11,5x3,5 LE030 0,7A, F0 (richtungsabhängig), Lastausgleich 13,5x 9,5x3,7 LE077XF 0,5A, F-Ausgänge A und B...
- Seite 23 Sie nicht, in CV29 das Bit 6 zu setzen. D i g i t a l plus D i g i t a l plus b y b y Lenz Lenz ® ® Systeme ab der Version 3 übernehmen die Aufteilung der Adresse sowie die Konfiguration des Bit 6 in CV29 selbständig.
- Seite 24 Jetzt müssen Sie nur noch den Wert aus CV18 hinzurechnen, und schon kennen Sie die Lokadresse: 9216 9361 oder, um das Beispiel der Lokadresse 1234 nochmals anzuführen: 1024 1234 Tabelle der erweiterten Lokadressen Adressbereich Adressbereich Adressbereich CV 17 CV 17 CV 17 3584 3839...
- Seite 25 Bits und Bytes - Umrechnungshilfe Setzen und Löschen von Bits in einer CV In vielen CV in den Decodern wird nicht mit Zahlenwerten gearbeitet, sondern mit einzelnen Bits. Wenn Sie einen Decoder programmieren wollen, der das bitweise Ändern von CVs nicht unterstützt müssen Sie, je nachdem welche Bits in den CV gesetzt oder gelöscht sein sollen, den zugehörigen Dezimalwert einprogrammieren.
- Seite 26 Was ist wenn? Fehler Ursache / Behebung Decoder reagiert nicht Prüfen Sie, ob Sie die richtige Adresse gewählt haben Decoder reagiert nicht Sie haben die Basisadresse (CV1) aufgerufen, der auf Adresse in CV1, Lokempfänger ist aber auf erweiterte Lokadresse eingestellt obwohl diese Adresse (CV29 Bit 6 ist gesetzt).
- Seite 27 Irrtum sowie Änderung aufgrund des technischen Fortschrittes, der Produktpflege oder anderer Herstellungsmethoden bleiben vorbehalten. 01/01 Hüttenbergstraße 29 35398 Gießen Hotline: 06403 900 133 Fax: 06403 900 155 http://www.digital-plus.de http://www.lenz.com e-mail: info@digital-plus.de Diese Information bitte für späteren Gebrauch aufbewahren!
