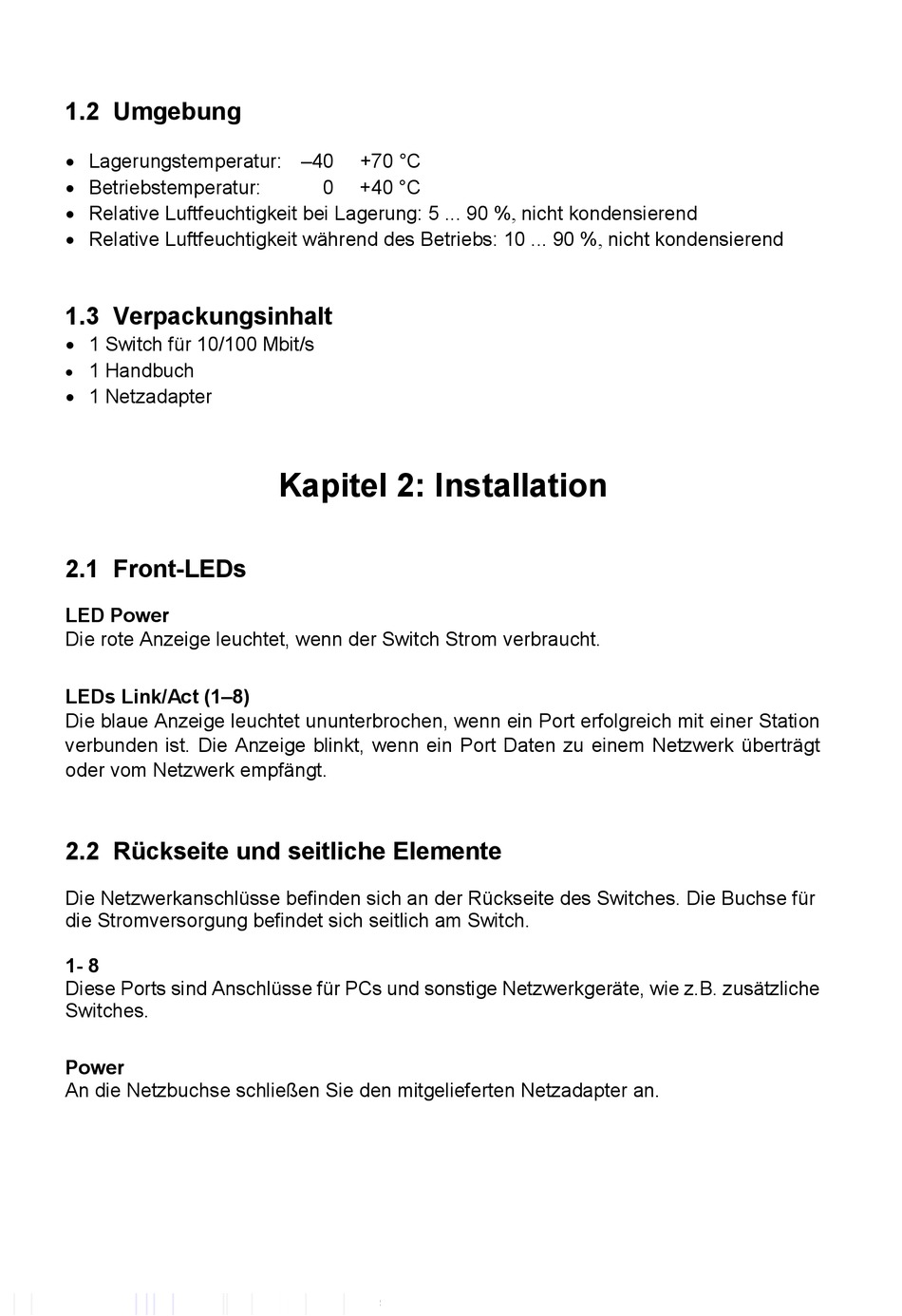

1.2 Umgebung
Lagerungstemperatur: –40
Betriebstemperatur:
Relative Luftfeuchtigkeit bei Lagerung: 5 ... 90 %, nicht kondensierend
Relative Luftfeuchtigkeit während des Betriebs: 10 ... 90 %, nicht kondensierend
1.3 Verpackungsinhalt
1 Switch für 10/100 Mbit/s
1 Handbuch
1 Netzadapter
2.1 Front-LEDs
LED Power
Die rote Anzeige leuchtet, wenn der Switch Strom verbraucht.
LEDs Link/Act (1–8)
Die blaue Anzeige leuchtet ununterbrochen, wenn ein Port erfolgreich mit einer Station
verbunden ist. Die Anzeige blinkt, wenn ein Port Daten zu einem Netzwerk überträgt
oder vom Netzwerk empfängt.
2.2 Rückseite und seitliche Elemente
Die Netzwerkanschlüsse befinden sich an der Rückseite des Switches. Die Buchse für
die Stromversorgung befindet sich seitlich am Switch.
1- 8
Diese Ports sind Anschlüsse für PCs und sonstige Netzwerkgeräte, wie z.B. zusätzliche
Switches.
Power
An die Netzbuchse schließen Sie den mitgelieferten Netzadapter an.
+70 °C
0
+40 °C
Kapitel 2: Installation
