Phasenanschlüsse alternieren
Die Schaltpläne in Abbildung 24 erklären, wie Sie mehrere Green Motion Home EV-Ladestationen verkabeln.
Schritt 1. Schließen Sie die Kabel von EV Charger 1 in numerischer Reihenfolge der Phasen an
(L1 an Klemme L1, L2 an Klemme L2 und L3 an Klemme L3).
Schritt 2. Schließen Sie die Kabel von EV Charger 2 mit in eine Richtung alternierenden Phasen an
(L2 an Klemme L1, L3 an Klemme L2 und L1 an Klemme L3).
Schritt 3. Schließen Sie die Kabel von EV Charger 3 mit in die andere Richtung alternierenden Phasen an
(L3 an Klemme L1, L1 an Klemme L2 und L2 an Klemme L3).
Schritt 4. Schließen Sie die Kabel von EV Charger 4 genauso wie EV Charger 1 in numerischer Reihenfolge der
Phasen an (L1 an Klemme L1, L2 an Klemme L2 und L3 an Klemme L3).
Schritt 5. Wiederholen Sie den Zyklus und schließen also die Kabel von EV Charger 5 wie von EV Charger 2 und die
Kabel von EV Charger 6 wie jene von EV Charger 3 an.
Der Zyklus sollte für alle Green Motion Home EV-Ladestationen wiederholt werden.

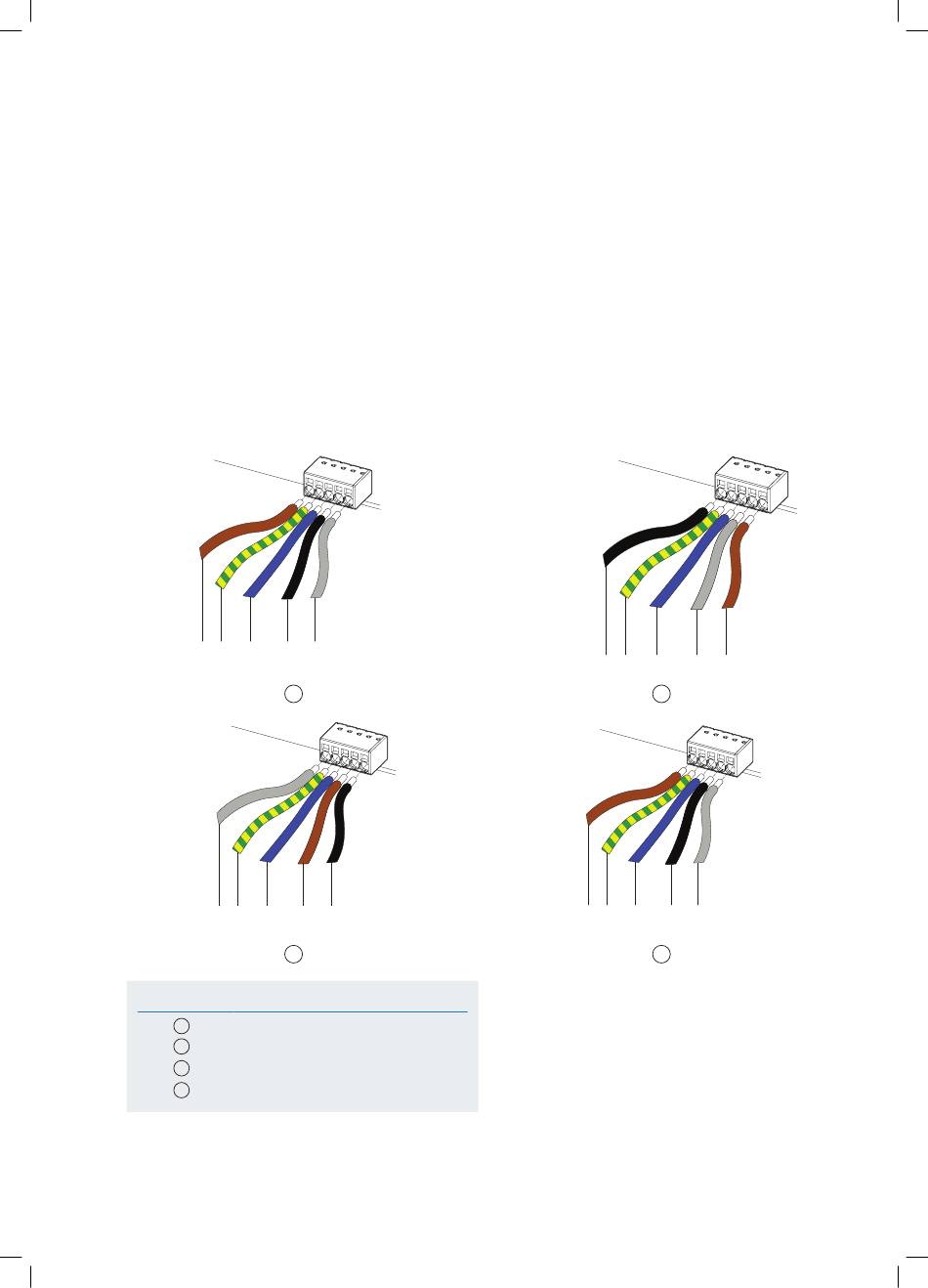

Abbildung 24. So verkabeln Sie mehrere Green Motion Home EV-Ladestationen
L1 PE N L2
A
L3 PE N L1
C
Kennzeichnung Beschreibung
A EV Charger 1: Standardverkabelung der Phasen
B
EV Charger 2: Alternierende Phasen
C
EV Charger 3: Ebenfalls alternierende Phasen
D
EV Charger 4: Wieder Standardverkabelung der Phasen
GREEN MOTION BUILDING INSTALLATIONSANLEITUNG MN191028DE März 2024 www.eaton.com
L3
L2
Titel
L2 PE N L3 L1
B
L1 PE N L2 L3
D
