6004
Wasserturm „Finow"

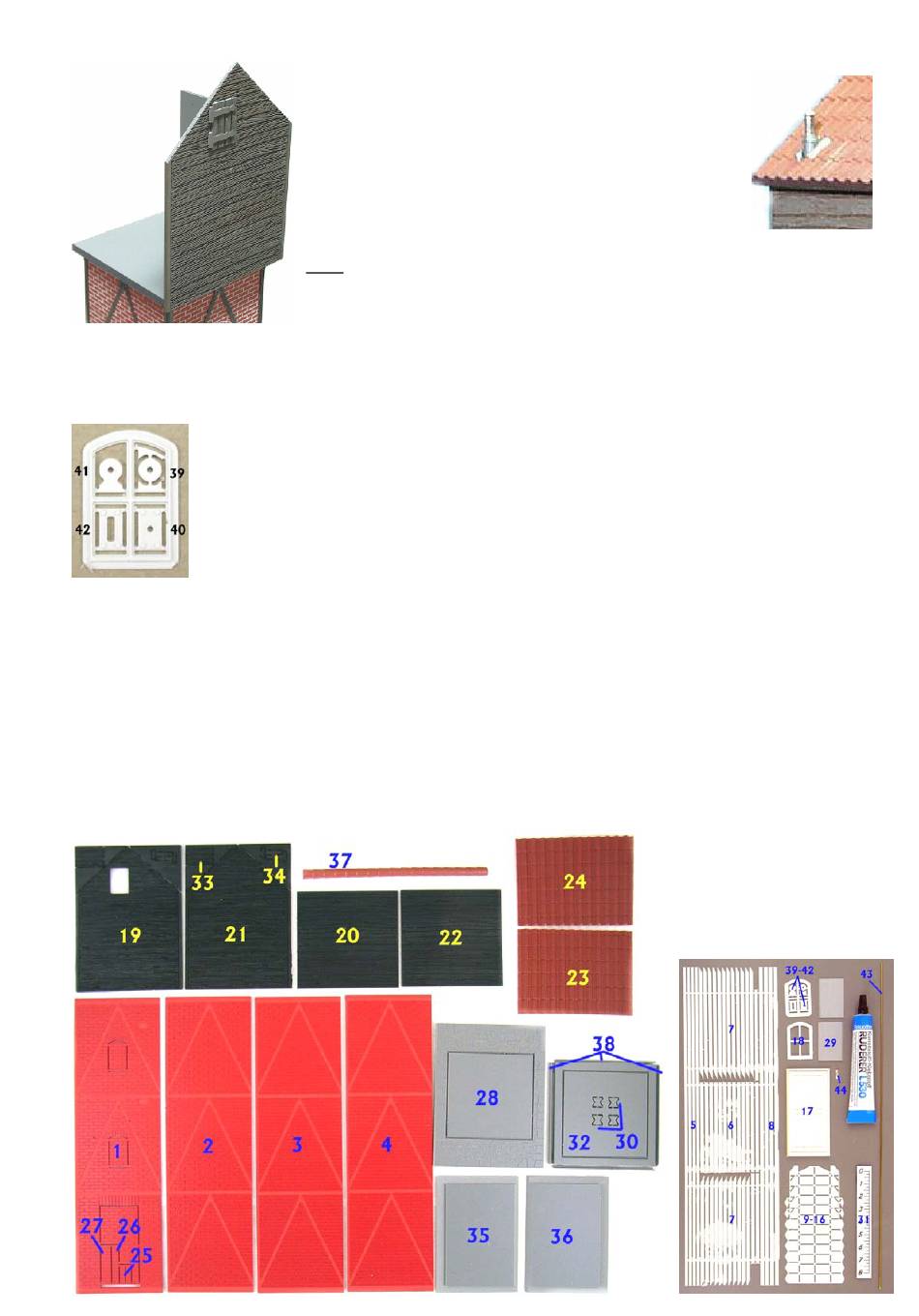

Dachfläche: Nehmen Sie glatten Dachflächen (35, 36) und kleben Sie diese mit dem Falz nach unten auf die Kanten des Holzkantenauf-
baus. Hiernach können Sie die Dachziegelplatten (23, 24) ausrichten und anschließend aufkleben, danach den Firstziegelstreifen (37) ver-
mitteln und oben aufsetzen. Die Dachziegelflächen müssen evtl. noch Maß der grauen Dachplatten zurückgeschliffen werden. Jetzt folgen
die Winkelteile (38) als Abschluss: Kleben Sie diese so an das Dach, dass der schmale Schenkel des Winkels oben auf den Ziegeln aufliegt
und kürzen Sie die Winkel auf das Ziegelformat. Anschließend lackieren Sie die Winkel mit Dispersionsfarbe.
Wasserstandsanzeiger: Kleben Sie die Abstandsklötzchen (30) in die beiden Vertiefungen an der Front. Darauf
kleben Sie zentriert die Anzeigetafel (31).
Entnehmen Sie die Halterstangenteile (39 – 42) aus dem einen Fenster. Den kleinen Kreis mit Bohrung (39) kleben
Sie auf die Nietenplatte mit 1,5mm Ø Bohrung (40). Dieses Bauteil können Sie auf die Bretterstirnwand (rechts neben
der Klapptüre) mittig bei der 1,5mm Ø Bohrung fixieren und ankleben.
Verkleben Sie den Abstandshalter aus Öse (41) und Bodenplatte (42). Den 1,5mm Ø Draht (43) mit einer Flachzange
abwinkeln, von unten schieben Sie den Abstandshalter auf den Stab, richten ihn senkrecht aus und kleben ihn am
zweiten Brett von der Unterkante am Holzaufbau fest. Der Stab muss ebenfalls eingeklebt werden! Kleben Sie nun den Füllanzeiger (16)
unten am 1,5mm Ø Draht fest. Den Draht plus die Halterungen lackieren Sie mattschwarz.
Finish: Den Türknauf (44) kleben Sie an der Tür entweder links oder rechts, nach Wahl an. Für den Dachentlüfter (45) [für die Beheizung
des Speichers war ein Ofen im Turm untergebracht] bohren Sie vorsichtig ein Loch in die 2. Ziegelreihe von unten mit Ø 10 mm, am Besten
vom kleinen auf großen Bohrdurchmesser steigern, und kleben ihn ein.
Je nach Geschmack können Sie das Modell noch patinieren oder altern.
Viel Spaß mit unserem Bausatz wünscht die
Modellbau-Werkstatt
Bertram Heyn
Wasserspeicher: Setzen Sie zur Probe die Bodenplatte des Speichers
(32) auf dem Turmsockel auf. Trennen Sie die Stirnwandklappe (33) und
die Scharniere (34) von der Seitenwand ab, kleben Sie diese Klappe in
die Öffnung und die Scharniere auf die Klappe, siehe Foto. (Zur Sicher-
heit ist dieses Bauteil zweimal vorhanden.) Nun kleben Sie die Giebelwand (19) mit der Klappe
außen mit der Unterkante bündig an eine Kante der Bodenplatte. Nun folgen reihum die übrigen
Wände (20 –22) des Speichers – die niedrigen Seitenteile sind gleich -. Anschließend kleben Sie
den gesamten Speicher auf dem Turm fest, achten Sie hierbei bitte darauf, dass die Stirnseite über
der Eingangs–Ziegelwand sitzt!
Anregungen und Kritik nehmen wir
gern entgegen.
Technische Änderungen vorbehal-
ten
(Stand 5/11)
