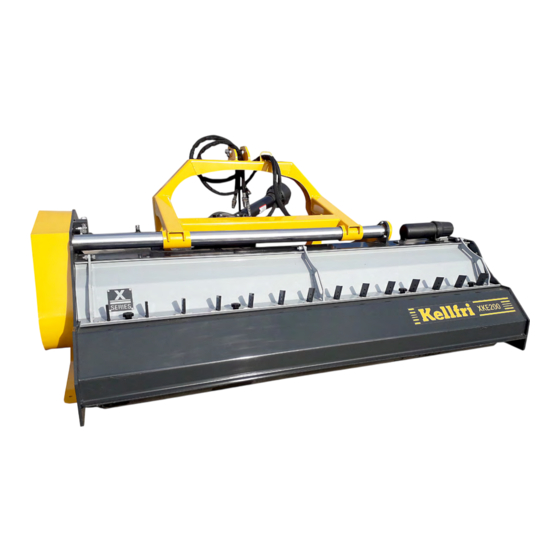

Kellfri 35-XKE200 Bedienungsanleitung
Schlegelmulcher
Verwandte Anleitungen für Kellfri 35-XKE200
Inhaltszusammenfassung für Kellfri 35-XKE200

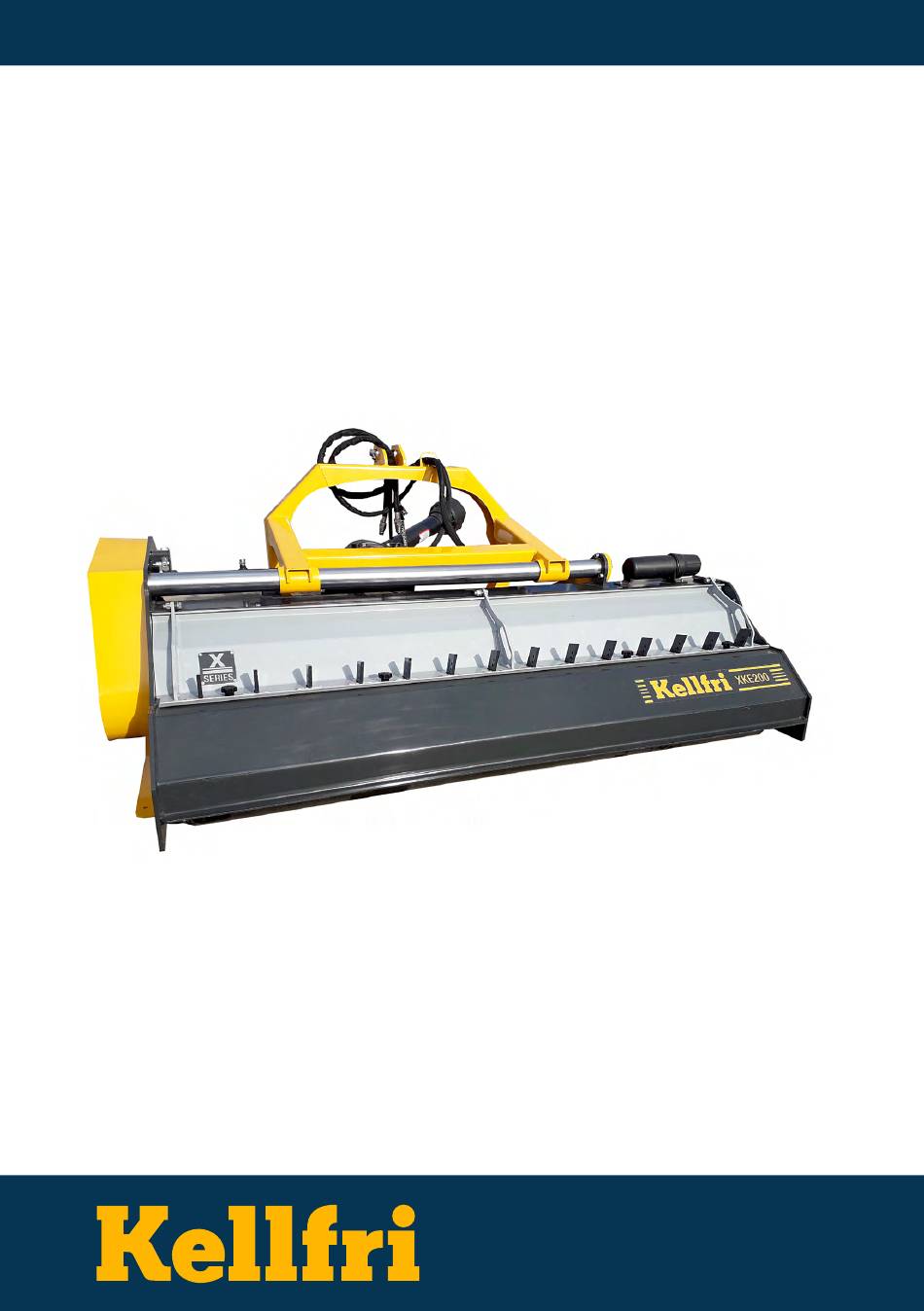

- Seite 1 35-XKE200 SCHLEGELMULCHER Lesen Sie die Bedienungsanleitung vor der Inbetriebnahme des Produkts genau durch. Bedienungsanleitung, übersetzt aus dem Schwedischen...
-
Seite 2: Inhaltsverzeichnis
Bewegungsschema Abweichungsformular Garantiebedingungen Kellfri entwickelt und vertreibt effektive und kostengünstige Maschinen und Komponenten für die Forst- und Landwirtschaft, für Lohnunternehmen und Gartenbau in Schweden, in den übrigen skandinavischen Ländern und in Europa. Beachten Sie, dass dieses Dokument allgemeine Informationen enthält, die eventuell nicht auf Ihre Maschine anwendbar sind. -
Seite 3: Einleitung
EINLEITUNG Vielen Dank, dass Sie sich für ein Produkt von Kellfri AB entschieden haben. Wenn Sie den Sicherheitshin- weisen und sämtlichen Anweisungen des Handbuchs folgen sowie gesunden Menschenverstand anwen- den, werden Sie das Produkt viele Jahre nutzen können. Ausrüstung und Produkte von Kellfri wurden für selbstständige Landwirte, Pferdehalter und andere in der Landwirtschaft tätige Personen entwickelt, die... -
Seite 4: Sicherheitshinweise
Sicherheit Dritter sinnvoll sein kann, die Sicherheitshinweise regelmäßig durchzulesen. Wenn die Sicher- heitshinweise oder das Bedienungshandbuch beschädigt werden oder aus anderen Gründen nicht mehr verwendbar sind, können Sie hier ein neues Exemplar bestellen: Kellfri AB, Storsvängen 2, 532 38 SKARA, SCHWEDEN. Tel.: +46 (0)511 242 50 Die Sicherheitshinweise sind auch auf der Website von Kellfri hinterlegt: www.kellfri.de... -
Seite 5: Umgebung
UMGEBUNG Stellen Sie vor dem Ankoppeln oder Verwenden der Maschine sicher, dass sich in der Umgebung keine Personen oder Objekte befinden. Es besteht die Gefahr schwerer Verletzungen. Besondere Aufmerksam- keit gilt, wenn Kinder sich in dem Bereich befinden, in dem die Maschine oder das Produkt verwendet oder aufbewahrt wird. -
Seite 6: Anwendung
ANWENDUNG Nur Personen, die die Sicherheitshinweise und die Anweisungen im Bedienungshandbuch ver- standen haben, dürfen das Gerät/Produkt bedienen. Seien Sie während der Arbeit mit dem Gerät/ Produkt aufmerksam und vorsichtig und verwenden Sie das Gerät/Produkt ausschließlich auf die in der in den Anweisungen des Bedienungshandbuchs beschriebene Weise. Bei der Arbeit mit Maschinen mit beweglichen Teilen besteht Quetschgefahr. -
Seite 7: Wartung Und Service
Verletzungen verursachen. Verwenden Sie niemals Ihre Hände, um Leckagen zu suchen. Verwenden Sie ein Stück Pappe oder Karton, um Leckagen zu finden. Kellfri AB arbeitet unentwegt an der Weiterentwicklung seiner Produkte und behält sich daher das Recht vor, diese u. a. in Design und Aussehen ohne vorherige Ankündigung zu ändern. - Seite 8 RISIKEN UND GEFAHREN IN VERBINDUNG MIT DER NUTZUNG VON MASCHINEN FÜR DIE GRÜNFLÄCHEN- BEARBEITUNG Quetschgefahr Anwesende Personen können zu Schaden kommen, wenn die Maschine in Mähposition abgesenkt ist. Der Mulcher hat Quetschstellen im Bereich des Gelenks und zwischen dem Dreipunkt-Kraftheber und dem Hauptkörper.
- Seite 9 Die Gefahr, auszurutschen oder zu stürzen, lässt sich erheblich verringern, wenn Sie Ihren gesunden Men- schenverstand einsetzen. Alle ungeschützten beweglichen Teile erhöhen die Unfallgefahr. Häufig kommt es zu Unfällen, wenn sich locker sitzende Kleidung oder langes Haar in rotierenden Teilen an Maschinen wie Zapfwellen oder Ant- riebswellen verfangen.
-
Seite 10: Maschinen/Geräte, Die An Die Hydraulik Angeschlossen Sind
MASCHINEN/GERÄTE, DIE AN DIE HYDRAULIK ANGESCHLOSSEN SIND Wenn Sie Ihre Maschine oder Ihr Gerät an Hydraulikschläuche anschließen, ist Vorsicht geboten. GEFAHR! Austretendes Öl oder Kraftstoff unter Druck kann die Haut durchdringen und schwere Verletzungen verursachen. Verwenden Sie niemals Ihre Hände, um Leckagen zu suchen. Verwenden Sie ein Stück Pappe oder Karton, um Leckagen zu finden. -
Seite 11: Chemikalien
CHEMIKALIEN Wartungsarbeiten, nicht zuletzt vorbeugende Wartungsmaßnahmen, sowie der richtige Einsatz von Schmierfetten und -ölen sind unerlässlich für die maximale Lebensdauer Ihres Produkts/Geräts. Lesen Sie die Bedienungshandbücher zu Ihren Produkten/Geräten genau durch, um sicherzustellen, dass die War- tungsmaßnahmen korrekt ausgeführt werden; nur so wird die angestrebte Lebensdauer erreicht und die Garantie behält ihre Gültigkeit! Schmierfette Erste-Hilfe-Maßnahmen. -
Seite 12: Warnschilder
WARNSCHILDER Achten Sie darauf, dass Warnschilder immer gut sichtbar sind, und reinigen Sie diese bei Bedarf. Richten Sie niemals den Hochdruckreiniger direkt auf die Warnschilder. Wenn ein Teil, auf dem sich ein Schild / ein Aufkleber befindet, ausgetauscht wird oder das Schild verschlissen oder anderweitig unbrauchbar ist, bestellen Sie neue Schilder. -
Seite 13: Vor Dem Betrieb
VOR DEM BETRIEB: • Wichtig! Kontrollieren Sie, ob alle Schrauben und Muttern fest angezogen sind, insbesondere die Schrauben der Spannbuchsen und der Riemenscheiben! WICHTIG! Kontrollieren Sie die Befestigungsschrauben der SPANNBUCHSEN und RIE- MENSCHEIBEN Kontrollieren Sie die Spannbuchsen für die Riemen- scheibe. - Seite 14 Fahren Sie mit 540 Umdrehungen/min, beginnen Sie mit der niedrigsten möglichen Ge- schwindigkeit; vergewissern Sie sich, dass der Mäher effektiv und mühelos arbeitet, wenn der Motor bei 540 Umdrehungen/Min. läuft. Halten Sie nach den ersten 10 Metern an und stellen Sie sicher, dass das Mähwerk korrekt eingestellt ist. Wenn Einstellungen am Mäher vorgenommen werden, Warnung! muss der Motor des Traktors ausgeschaltet sein.
-
Seite 15: Service
SERVICE INTERVALL MASSNAHME Schlegel Vor jeder Anwendung Tauschen Sie alle defekten Schlegel aus. Scharfe Schlegel erbringen bessere Ergeb- nisse. Nach einem Austausch müssen die Schrauben wieder ordentlich angezogen werden. Während des Betriebs Achten Sie auf ungewohnte/unangenehme Geräusche Nach jeder Fahrt Kontrollieren Getriebe Vor jeder Anwendung... -
Seite 16: Schmierstellen
SCHMIERSTELLEN Schmieren Sie die vorgesehenen Schmiernippel regelmäßig sowie jedes Mal, wenn Sie die Maschine abspülen, um das Wasser zu entfernen, das während des Abspülens in die Lager eingedrungen ist. Unnötiger Verschleiß und mechanische Beschädigungen können die Folge einer unzureichenden Schmierung sein. Verwenden Sie Universalschmiermittel. -
Seite 17: Getriebe
GETRIEBE Nachfüllen von Öl, Getriebe Getriebeöl 80W-90 ca. 1,5 bis 1,8 l Einfüllschraube des Getriebes Ablassschraube Getriebe Nachfüllen von Öl, Rohr Öleinfüllschraube WICHTIG! KONTROLLIEREN SIE IMMER DEN ÖLSTAND UND DIE SCHMIERUNG, BEVOR SIE DIE MASCHINE STARTEN! -
Seite 18: Riemeneinstellung
RIEMENEINSTELLUNG ÜBERPRÜFEN SIE REGELMÄSSIG DIE RIEMENSPANNUNG. Bei Druck muss der Riemen 20 mm nachgeben (siehe Bild RIEMENABDECKUNG unten). ÜBERPRÜFEN SIE DEN KEILRIEMEN NACH EINER BETRIEBSSTUNDE UND SPANNEN SIE IHN NACH! Die Schrauben für die Riemenscheibe müssen in regelmäßigen Abständen nachgezogen werden. Damit die Spannbuchse beim Austausch des Riemens oder der Riemenscheibe an Ort und Stelle bleibt, ist wie folgt vorzugehen: •... - Seite 19 EINSTELLSCHRAUBE BEFESTIGUNGSS- CHRAUBE Verstellen Sie die Einstellschraube, bis die Riemen ausreichend gespannt sind. ÜBERPRÜFEN UND SPANNEN SIE DIE RIEMEN IN REGELMÄSSIGEN ABSTÄNDEN NACH. NEUE MASCHINEN SIND NACH 2 BETRIEBSSTUNDEN ZU KONTROLLIEREN. IN DIESEM ZUSAMMENHANG SIND AUCH DIE RIEMEN NACHZUSPANNEN. B60 Li1524 Keilriemen...
-
Seite 20: Detailansichten
Schutzkette. Mit dem R-Clip sichern. Stütze. Die Höhe kann in drei Stufen ein- gestellt werden. Mit einem Stift si- chern. Gegenmesser. Mit Gegenmessern wird das entfernte Gras besser zerhäckselt, da es im Mulcher zurückgehalten wird. Die Gegenmesser tragen zu einer zusätzlichen und effektiveren Zerkleinerung des Grases bei, da die Hammerschlegel das Gras/Stroh gegen einen Widerstand schleudern können. - Seite 21 Halterung Dreipunkt. Mit einem Stift sichern. Hydraulikschläuche. Die Schlaufe am Rahmen durchfädeln, um sie zu fixieren und Schäden an den Schläuchen zu ver- meiden.
-
Seite 22: Explosionszeichnungen Und Materialliste
Version 1.1... -
Seite 23: Beschreibung
POS.-NR. ERSATZTEILNR. BESCHREIBUNG ANZAHL VKM280N.005 Dreipunkt-Halterung. VKM280N.081 Lagergehäuse Walze VKM280N.070 Riemenspannarm VKM280N.002 Stift für Dreipunkt, unten VKM280N.096 Stützrollenlagerhalter, RE VKM280N.049 Kufe, rechts VKM280N.065 Verschleißkufe links VKM280N.069 Riemenspannrolle VKM280N.051 Gleitbuchse, hinten VKM280N.053 Gleitbuchse, vorne VKM280N.076 Spannplatte VKM280N.072 Stange, Anziehen R35-FDM.009 Feder VKM280N.092 Stützrollenlagerhalter, LI VKM280N.006... - Seite 24 Version 1.1...
- Seite 25 POS.-NR. ERSATZTEILNR. BESCHREIBUNG ANZAHL VKM280N.036 Federscheibe 10 R35-FDM.077 Sechskantschraube M10 x 30 R35-FDM.062 Scheibe 10 x 2,5 VKM280N.037 Sechskantschraube M10 x 20 VKM280N.021 Unterlegscheibe 12 x 2,5 R35-RS165H.017 Sicherungsmutter M12 VKM280N.008 Unterlegscheibe 6 x 1,6 R35-FDM.047 Sechskantschraube M12 x 40 VKM280N.058 Unterlegscheibe 8 x 1,6 R35-FDM.041 Sechskantschraube M8 x 40 VKM280N.091 Sechskantschraube M8 x 25 R35-SK140.008 Sicherungsmutter M16 R10-6306-2Z Kugellager 6306-2RZ VKM280N.007...
- Seite 26 Version 1.1 Version 1.1...
- Seite 27 POS.-NR. ERSATZTEILNR. BESCHREIBUNG ANZAHL R35-SK140.037 Schutzabdeckung PTO, Kunststoff Riemenscheibe, klein VKM280N.052 Behälter R35-FDM.012 Feder 125 x 28 x 4,5 Lagergehäuse inkl. Stützrollenlager VKM280N.093 R10-HYD.012 Schnellkupplung, 1/2 Zoll (Außengewinde) Unterlegscheibe R35-FDM.020 R35-FDM.014 Hohlschraube R35-SK180.018 Klemmbuchse Riemenscheibe, unten VKM280N.001 Verschleißring 68 x 3 x 15 R35-FDM.026 Sicherungsstift 11 x 45 Radialdichtung 40 x 90 x 12 VKM280N.082 VKM280N.066 Schutzblech...
- Seite 28 Version 1.1 POS.-NR. ERSATZTEILNR. BESCHREIBUNG ANZAHL Welle R35-SK140.004 Schlegel, Hammer R35-SK140.009 Sechskantschraube M16 x 95 R35-SK140.008 Sicherungsmutter 16...
- Seite 29 Version 1.1 POS.-NR. ERSATZTEILNR. BESCHREIBUNG ANZAHL Welle Anschlussachse R35-VKM175.046 Antriebshülse 33 mm – 33 mm R35-VKM175.034 Vierkantkeil 10 x 40 R35-VKM175.033 Vierkantkeil 10 x 70 VKM280N.021 Unterlegscheibe 12 x 2,5 VKM280N.030 Federscheibe 12 Sechskantschraube M12 x 1,25 x 35 VKM280N.024 Kugellager 6008-RZ VKM280N.022 Seeger-Sicherung SGH68 VKM280N.025 Unterlegscheibe R35-XKE.001 Winkelgetriebe R35-XKE.001.2 Winkelgetriebe 2023 Unterlegscheibe R60-TÄTNING.021 Radialdichtung 40 x 70 x 12...
-
Seite 30: Bewegungsschema
BEWEGUNGSSCHEMA Die Zahlen 113/110 geben an, wie weit der Schlegelmäher aus der Traktormitte herausragt, wenn er mittig hinter dem Traktor steht. Die Zahlen 69/154 geben an, wie weit der Schlegelmäher aus der Traktormitte herausragt wenn es so weit wie möglich seitlich verschoben wird. -
Seite 31: Abweichungsformular
ABWEICHUNGSFORMULAR Wir begrüßen es, wenn Sie uns auf eventuelle Mängel hinweisen, die Sie an einem an Sie ausgelieferten Produkt von Kellfri festgestellt haben. Bevor Sie eine Reklamation einreichen, lesen Sie bitte die allgemeinen Geschäftsbedingungen in unserem Katalog oder auf unserer Webseite www.kellfri.com... -
Seite 32: Garantiebedingungen
Sie können uns jederzeit gern Ihre Meinung mitteilen oder Fragen zu unseren Maschinen und Produkten stellen. Kellfri AB arbeitet unentwegt an der Weiterentwicklung seiner Produkte und behält sich daher das Recht vor, diese u. a. in Design und Aussehen ohne vorherige Ankündigung zu ändern.
