DIE ENDEN DER ROHRLEITUNGEN NICHT UMWICKELN
Wenn Sie das Bündel einwickeln, lassen Sie die Enden des Rohrs unverpackt. Sie müssen auf diese
zugreifen, um sie am Ende des Installationsprozesses auf Undichtigkeiten zu prüfen (siehe Ab-
schnitt "Elektrische Prüfungen und Dichtheitsprüfungen" in diesem Handbuch).
Schritt 8: Inneneinheit montieren
Wenn Sie eine neue Verbindungsleitung zur Außeneinheit installiert haben, gehen Sie wie folgt
vor:
1. Wenn Sie das Kältemittel bereits passiert haben Rohrleitung durch das Loch in der Wand,
weiter zu Schritt 4.
2. Andernfalls überprüfen Sie doppelt, ob die Enden der Kältemittelleitungen abgedichtet
sind, um Schmutz oder das Eindringen von Fremdmaterialien in die Rohre.
3. Führen Sie das umwickelte Bündel von Kältemittelrohren, den Ablaufschlauch und den Sig-
naldraht langsam durch das Loch in der Wand.
4. Hängen Sie die Oberseite der Inneneinheit in den oberen Haken der Montageplatte ein.
5. 5. Überprüfen Sie, ob die Einheit bei der Montage fest eingehakt ist, indem Sie leichten
Druck auf die linke und rechte Seite der Einheit ausüben. Die Einheit darf nicht wackeln o-
der sich verschieben.
6. Drücken Sie mit gleichmäßigem Druck nach unten auf die untere Hälfte der Einheit. Weiter
nach unten drücken bis die Einheit an den Haken entlang der Unterseite der Montage-
platte.
7. Überprüfen Sie nochmals, ob die Einheit festmontiert ist. durch leichten Druck auf die linke
Seite und die rechten Seiten der Einheit.
Wenn die Kältemittelleitungen bereits in der Wand eingebettet sind, gehen Sie wie folgt vor:
1. Hängen Sie die Oberseite der Inneneinheit in den oberen Haken der Montageplatte ein.

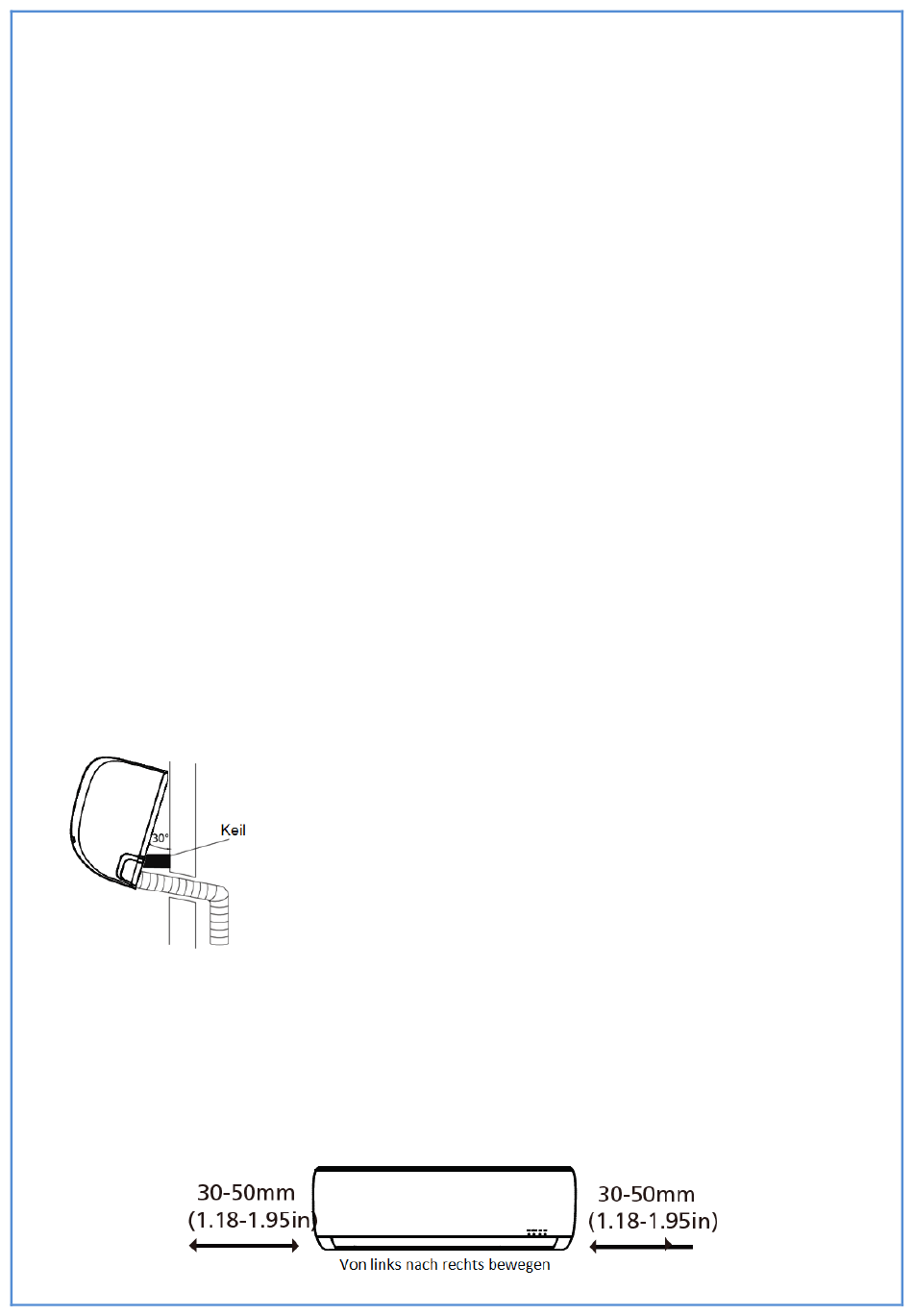

2. Verwenden Sie eine Halterung oder einen Keil, um die Einheit abzustützen, so dass Sie ge-
nügend Platz haben, um die Kältemittelleitungen, das Signalkabel und den Ablaufschlauch
anzuschließen.
6. Entfernen Sie die Halterung oder den Keil, der das Gerät abstützt.
7. Drücken Sie die untere Hälfte der Einheit mit gleichmäßigem Druck nach unten. Drücken
Sie weiter nach unten, bis die Einheit in die Haken an der Unterseite der Montageplatte
einrastet.
EINHEIT IST EINSTELLBAR
Denken Sie daran, dass die Haken auf der Montageplatte kleiner sind als die Löcher auf der Rück-
seite des Geräts. Wenn Sie feststellen, dass Sie nicht genügend Platz haben, um eingebettete
Rohre an die Inneneinheit anzuschließen, kann die Einheit je nach Modell um etwa 30-50 mm
(1,18-1,95 Zoll) nach links oder rechts verstellt werden.
Airklima - Klimaanlagen
3. Ablassschlauch und Kältemittelleitung anschließen (Anweisungen
hierzu finden Sie im Abschnitt Anschluss der Kältemittelleitung in
diesem Handbuch).
4. Halten Sie die Rohrverbindungsstelle für die Durchführung der
Dichtheitsprüfung frei zugänglich (siehe Abschnitt Elektrische Prü-
fungen und Dichtheitsprüfungen in diesem Handbuch).
5. Wickeln Sie die Verbindungsstelle nach der Dichtheitsprüfung mit
Isolierband ein.
www.airklima.ch
77
