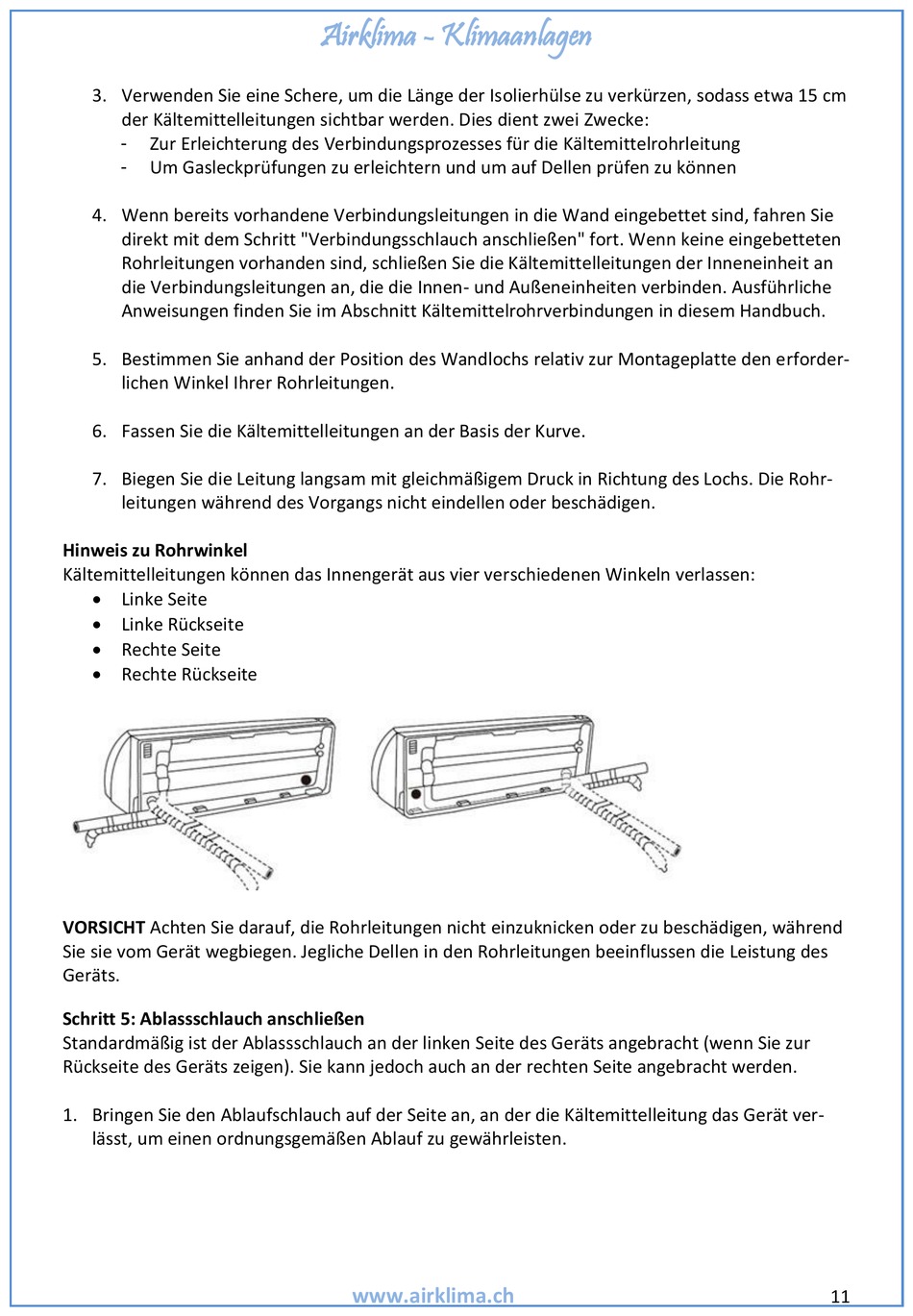

3. Verwenden Sie eine Schere, um die Länge der Isolierhülse zu verkürzen, sodass etwa 15 cm
der Kältemittelleitungen sichtbar werden. Dies dient zwei Zwecke:
Zur Erleichterung des Verbindungsprozesses für die Kältemittelrohrleitung
-
-
Um Gasleckprüfungen zu erleichtern und um auf Dellen prüfen zu können
4. Wenn bereits vorhandene Verbindungsleitungen in die Wand eingebettet sind, fahren Sie
direkt mit dem Schritt "Verbindungsschlauch anschließen" fort. Wenn keine eingebetteten
Rohrleitungen vorhanden sind, schließen Sie die Kältemittelleitungen der Inneneinheit an
die Verbindungsleitungen an, die die Innen- und Außeneinheiten verbinden. Ausführliche
Anweisungen finden Sie im Abschnitt Kältemittelrohrverbindungen in diesem Handbuch.
5. Bestimmen Sie anhand der Position des Wandlochs relativ zur Montageplatte den erforder-
lichen Winkel Ihrer Rohrleitungen.
6. Fassen Sie die Kältemittelleitungen an der Basis der Kurve.
7. Biegen Sie die Leitung langsam mit gleichmäßigem Druck in Richtung des Lochs. Die Rohr-
leitungen während des Vorgangs nicht eindellen oder beschädigen.
Hinweis zu Rohrwinkel
Kältemittelleitungen können das Innengerät aus vier verschiedenen Winkeln verlassen:
Linke Seite
Linke Rückseite
Rechte Seite
Rechte Rückseite
VORSICHT Achten Sie darauf, die Rohrleitungen nicht einzuknicken oder zu beschädigen, während
Sie sie vom Gerät wegbiegen. Jegliche Dellen in den Rohrleitungen beeinflussen die Leistung des
Geräts.
Schritt 5: Ablassschlauch anschließen
Standardmäßig ist der Ablassschlauch an der linken Seite des Geräts angebracht (wenn Sie zur
Rückseite des Geräts zeigen). Sie kann jedoch auch an der rechten Seite angebracht werden.
1. Bringen Sie den Ablaufschlauch auf der Seite an, an der die Kältemittelleitung das Gerät ver-
lässt, um einen ordnungsgemäßen Ablauf zu gewährleisten.
Airklima - Klimaanlagen
www.airklima.ch
11
