S+S REGELTECHNIK THERMASGARD RGTM1-I 200MM Bedienungs- Und Montageanleitung Seite 2

D G F r
THERMASGARD ®

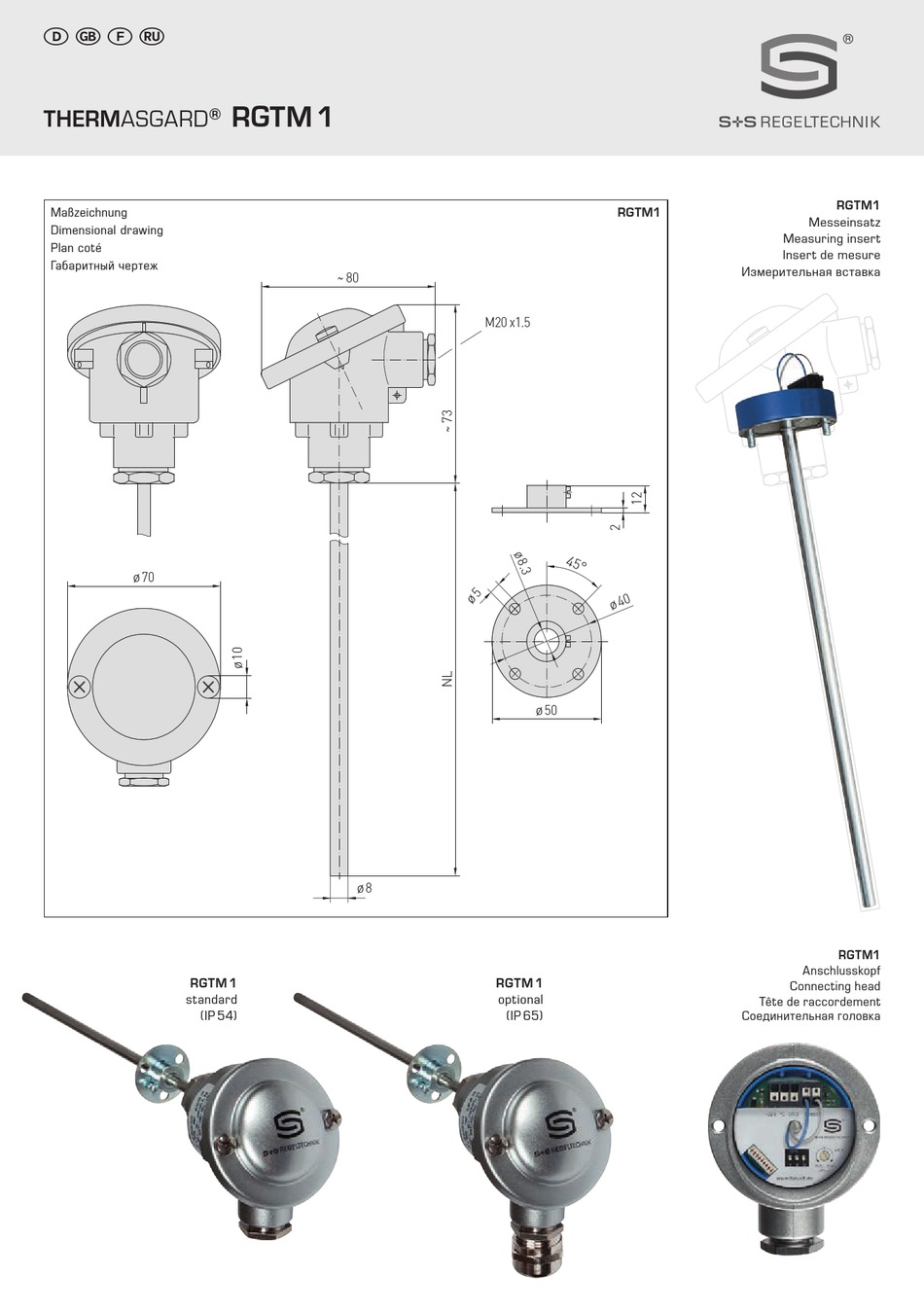

Maßzeichnung
Dimensional drawing
Plan coté
Габаритный чертеж
ø70
RGTM 1
standard
(IP 54)
RGTM 1
~ 80
ø8
RGTM1
M20 x1.5
ø50
RGTM 1
optional
(IP 65)
RGTM1
Messeinsatz
Measuring insert
Insert de mesure
Измерительная вставка
RGTM1
Anschlusskopf
Connecting head
Tête de raccordement
Соединительная головка
