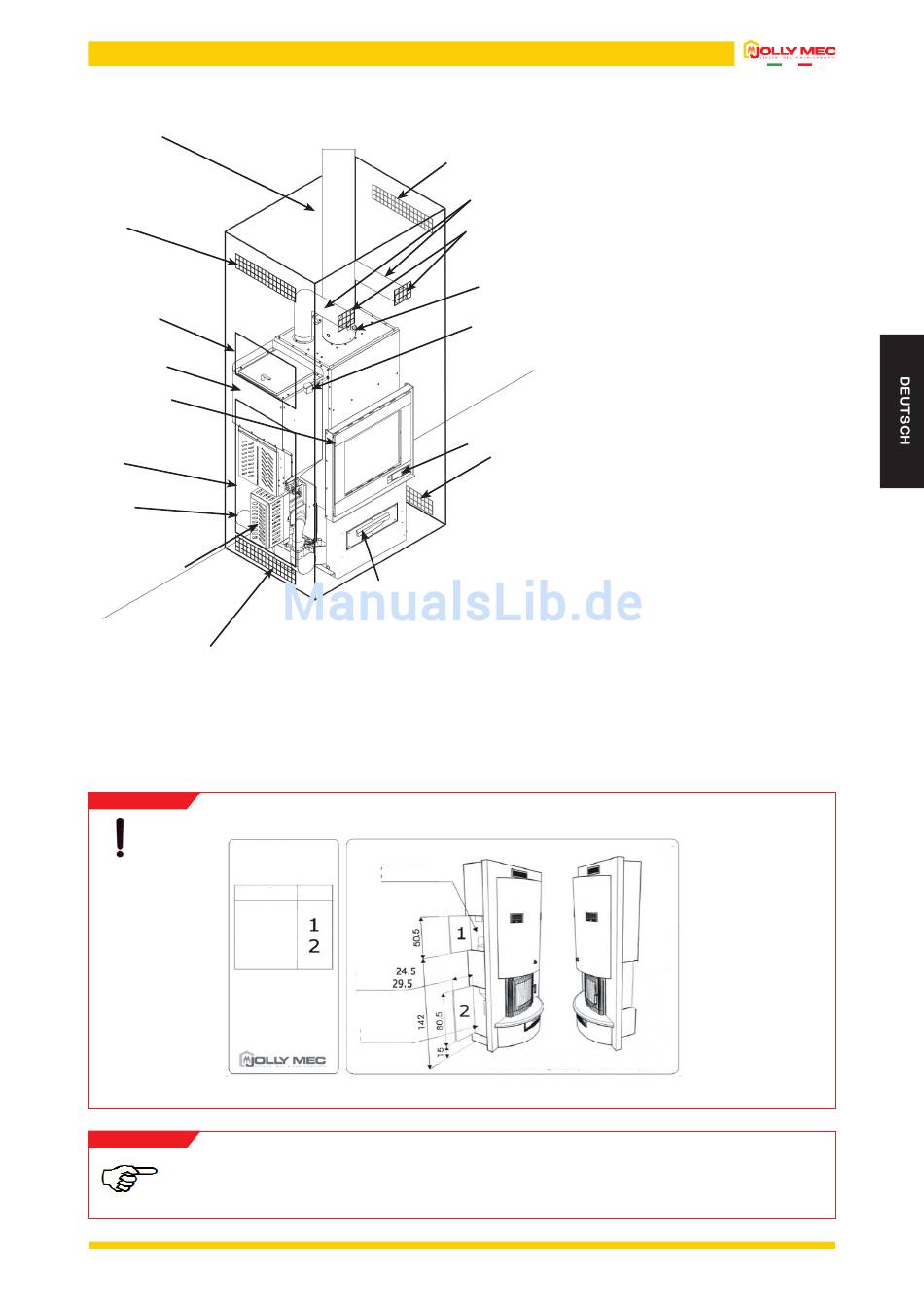

BEISPIEL VON INSTALLIERTEM UND VERKLEIDETEM KAMIN
1
2
3
4
5
6
7
8
9
ACHTUNG!
Es ist bindend notwendig, in der Verkleidung Öffnungen für Inspektion, Wartung - und bei den
Kombimodellen (Holz/Pellets) für zum Füllen der Pellets - vorzusehen.
BINDEND
NOTWENDIGE
ÖFFNUNGEN
MODEL FOGHET KLAPPE
holz
&
pellets
HINWEIS
Um die Ausdehung des Kessels zu ermöglichen, muss die Verkleidung stets einen Abstand von 2÷3 mm zum
Kaminofen aus Stahl aufweisen.
2
14
13
12
15
11
9
10
ÖFFNUNG ZUM
FÜLLEN DER PELLETS
:
EckE
:
waND
ZUGaNG ZUM
BRENNER
Die Abmessungen (in cm) geben die in der Gipskarton vorzusehende
Lochgröße an, damit unsere Klappe befestigt werden können.
1.
Rauchabzug
2.
Luftumlaufgitter 400x100 mm (Abstand von
der Decke 100 mm) (VORGESCHRIEBEN)
3.
Vorgeschriebene Inspektionstuer für Pellet
Ladung.(Für die Abmessungen siehe auf das
Feld ACHTUNG)
4.
Pelletbehälter
5.
Klappe
6.
Vorgeschriebene Inspektionstuer für den
Brenner. (Für die Abmessungen siehe auf das
Feld ACHTUNG)
7.
Kanalisierung Verbrennungsluftzufuhr (siehe
par. 07.3 oder 07.4)
8.
Brenner JOLLY MEC
9.
Luftumlaufgitter 400x100 mm (Abstand vom
Boden 50 mm) (VORGESCHRIEBEN)
10. Aschenkasten
11. Handgriff für Türöffnung
12. Haken für Anheben
13. Einstellbare Klappen für die Warmluft
180x120 mm
14. Flexible Aluminiumrohre zur Warmluftkanalisierung
(Ø100 mm).
15. Anschluss (re. od. li.) für Befeuchter
25
