Datenblatt ST710-KOKAR.112
Kühlstellenregler
Bestellnummer:
900312.004
Stand: 09.11.2015 V1.6
Anschaltplan
8(1,5)A
6(0,5)A
6(0,5)A
250V ~
250V ~
250V ~
K1
K2 K3
K4
1
2
3
4
5
6
Produktbeschreibung

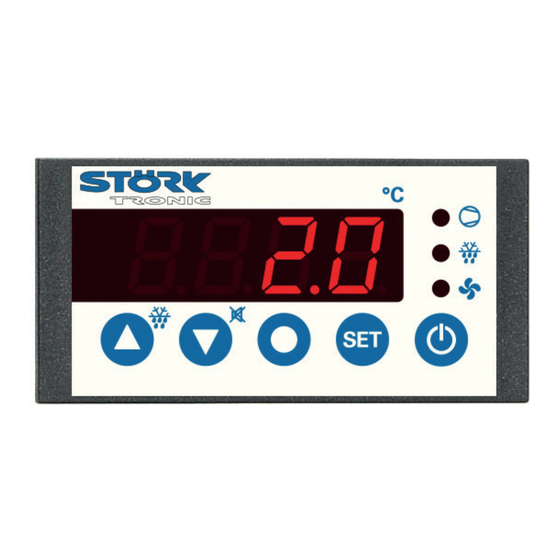

Der Kühlstellenregler ST710-KOKAR.112 wird mit 230V versorgt und ist universell einsetzbar. Er besitzt zwei Fühlereingän-
ge, fünf Tasten und vier Relaisausgänge. Die Funktionen der Ein- und Ausgänge und ausgewählter Tasten können frei einge-
stellt werden, wodurch vielfältige Applikationen mit nur einem Regler möglich sind. So kann z.B. der Regler zwei Kühlstellen
bedienen, wenn der Verdampferfühler als zweiter Kühlraumfühler parametriert wird.
Die Vernetzung des Reglers erfolgt mit Hilfe einer ST-Bus Schnittstelle.
Fühler:
PTC
Messbereich: -50...150C
Frontmaß:
84mm x 42mm
Einbaumaß:
67,5mm x 31,5mm
Dichtigkeit:
Front IP65
Anschluss:
steckbare Schraubklemme
Bestellnummer: 900312.004
ST-Bus
RS485
3
2
1
B
A
7
8
9
10
11
12
230V~
F2
F1
PTC
PTC
© Störk-Tronic 2015 • www.stoerk-tronic.com • Änderungen vorbehalten.
V1.6
Seite 1
