4.5 Montieren

Für eine problemfreie Nutzung darauf achten, dass Ventilwelle und Überwurfmut-
ter fest sitzen. Falls nötig, nachziehen!
1. Schieben Sie die Ventilwelle (12) in den Ventilkopf (19).
2. Montieren Sie den O-Ring (14 a) und die Verschlusskappe (13).
3. Legen Sie die Keramikkugel (10) und den Ventilstern (9) in das Ansaugventil.
Achten Sie darauf, dass die Zacken des Ventilsternes (9) nach oben zeigen.
4. Montieren Sie den PTFE Zylinder (18) auf dem Ventilkopf (19). Achten Sie
darauf, dass die Aussparungen des PTFE Zylinders (18) genau über den
Domen des Ventilkopfes (19) sitzen.
5. Fixieren Sie den PTFE Zylinder (18) mit der Überwurfmutter (5). Achten Sie
auf einen festen Sitz der Teile.
6. Positionieren Sie den Spannring (4) mit dem Gewinde nach oben über der
Überwurfmutter (5).
7. Legen Sie den PTFE Dichtungsring (16) mit der Nut nach oben auf den PTFE
Zylinder (18) und schrauben Sie die Dichtungsmutter (15) fest auf das Gewin-
de.

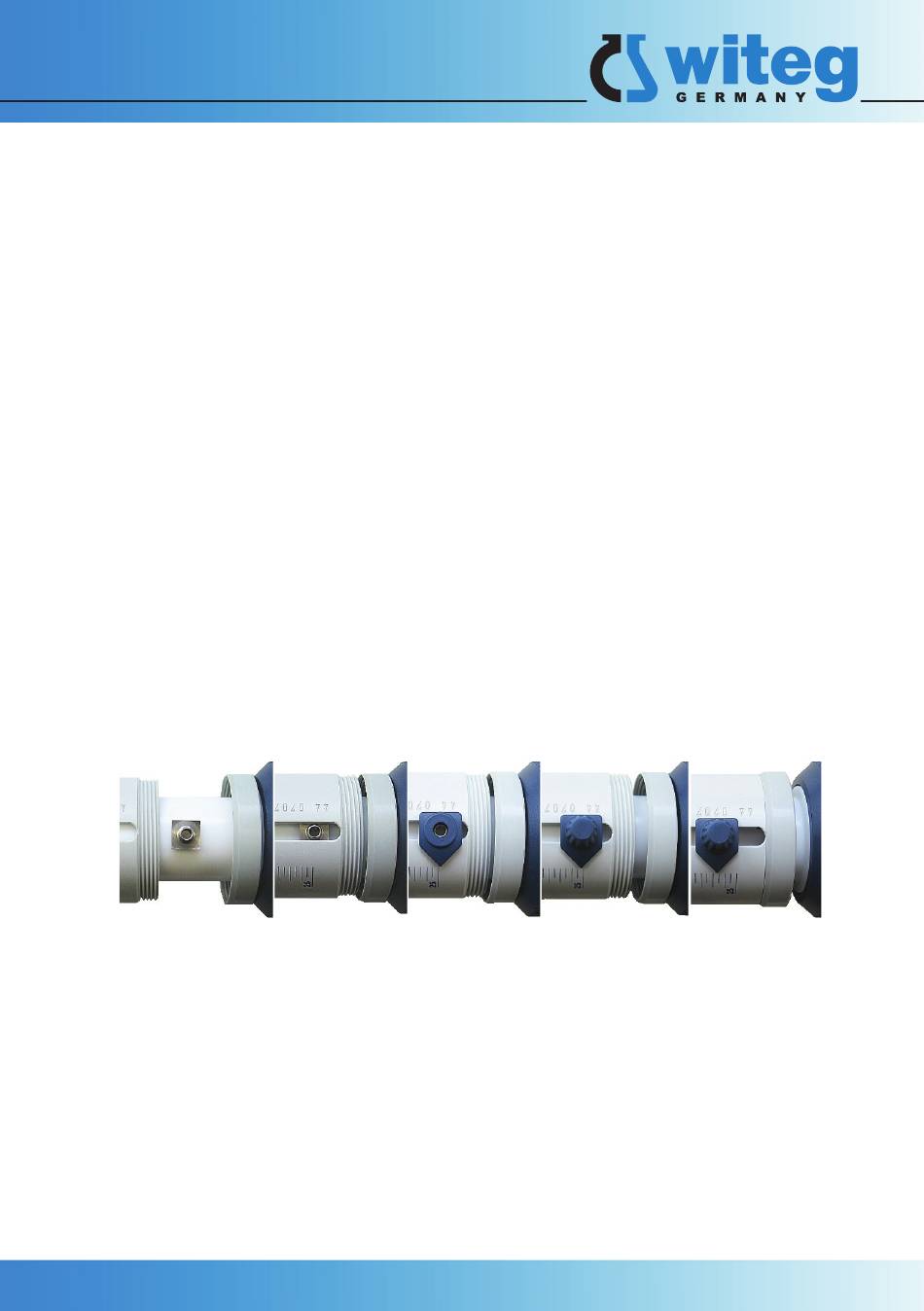

8. Legen Sie das Gerät waagerecht ab und führen Sie die folgenden Schritte
nacheinander aus. Stecken Sie zuvor die Außenhülse (2) auf den PTFE Zy-
linder (18).
Schritt 1
9. Stellen Sie das Gerät auf und schieben Sie den Glaskolben (17) bis zum
Anschlag in den PTFE Zylinder (18).
10. Schrauben Sie die Fixierschraube (1) in die Außenhülse (2).
11. Stecken Sie die Ausstoßkanüle (6) in die Ventilwelle (12) und fixieren Sie
diese mit dem Kanülenhalter (7).
12. Stecken Sie das Zirkulationsrohr (21) und das Ansaugrohr (20) in den Ven-
tilkopf (19).
13. Schrauben Sie das Gerät auf die Reagenzienflasche.
Schritt 2 Schritt 3 Schritt 4 Schritt 5
