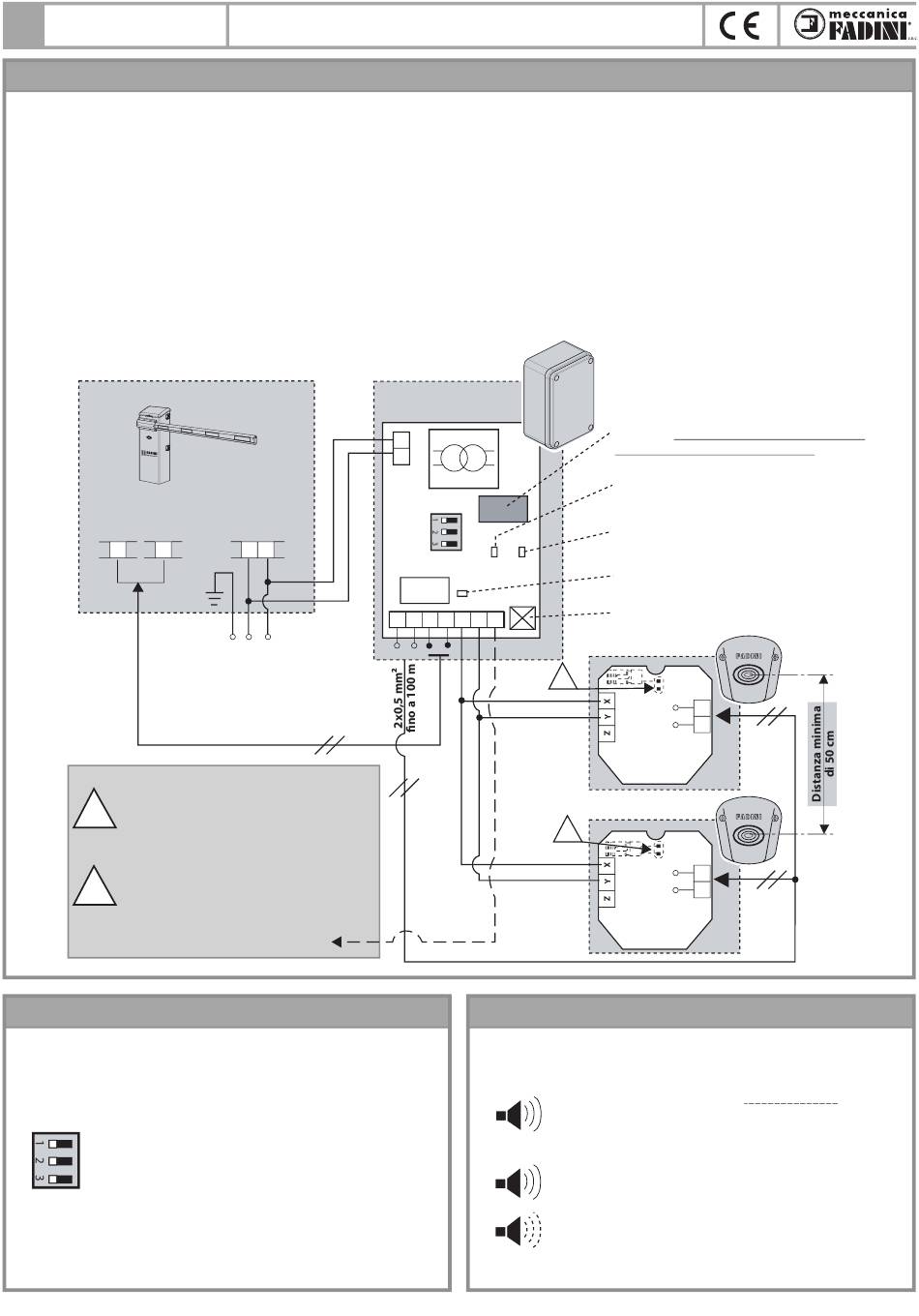

DESCRIZIONE GENERALE

Il sistema di apertura di prossimità SAPE 69 è un accessorio di comando studiato per aprire e chiudere qualsiasi impianto automatizzato.
Il SAPE 69 è formato da un Lettore di tessere o portachiavi magnetici, collegato via cavo al proprio Ricevitore. Il Ricevitore è provvisto di una memoria
estraibile nella quale vengono memorizzate le tessere Blu o i portachiavi e le tessere di installazione Rossa e Verde (memorizzate nella memoria del
Ricevitore alla prima installazione e non cancellabili o sostituibili se non con un intervento di fabbrica). Nella memoria ci sono due possibili liste
indipendenti tra loro, da 2.000 utenze ciascuna, dentro le quali memorizzare le tessere dei clienti. Le operazioni di memorizzazione delle singole
tessere Blu o dei portachiavi, avvengono con il Dip1 o il Dip2 in ON, mentre la cancellazione si effettua con il Dip1 o il Dip2 in ON associati al Dip3 in ON.
Il Ricevitore elabora la memorizzazione delle tessere e dei portachiavi in memoria e conferma tale operazione con l'emissione di un segnale sonoro e
con l'accensione di un led verde. La lettura di tessere e portachiavi non memorizzati nelle liste viene invece indicata con un segnale acustico prolungato.
Il lettore permette la sola lettura delle tessere e dei portachiavi, confermata dall'accensione di un led blu. L'installazione del SAPE 69 si completa con la
fase di programmazione: in maniera semplice ed immediata viene effettuata con due tessere di colore Rosso e Verde, le quali permettono di
memorizzare e cancellare le tessere Blu e i portachiavi dell'utilizzatore finale. Il ricevitore, alimentato a 230 V - 50 Hz, dispone di un'uscita di alimentazione
12 V per i lettori e di un'uscita relè a contatto pulito NA per il comando remoto e di tre ingressi X - Y - Z di comunicazione con i lettori ("Z" viene usato solo
nel caso in cui il segnale di comunicazione lettore - ricevitore sia debole o disturbato).
È possibile integrare al sistema un software di gestione remota dell'intero impianto, creando così un data base in formato elettronico che permette una
facile gestione del SAPE 69 anche su PC.
Programmatore serie Elpro
Contatto radio o
qualsiasi contatto
di apertura
4 7
3
Alimentazione di rete 230 V - 50 Hz.
L'intero impianto deve essere
IMPORTANTE: per ogni Ricevitore è possibile
collegare un massimo di n°2 Lettori. Ogni
!
lettore deve essere identificato alla prima
installazione: uno deve avere lo Strip,
nell'altro lettore deve essere tolto.
IMPORTANTE: Per evitare interferenze tra i
!
Lettori, è necessario installarli ad una
distanza minima di 50 cm tra loro.
il collegamento al morsetto Z è necessario
in caso di segnale debole o disturbato
DIP-SWITCH
La memoria estraibile prevede al suo interno n°2 liste, ciascuna con n°2.000
possibili memorizzazioni. Per accedere alle operazioni nelle due liste ci si
avvale dei Dip-Switch 1, 2 e 3.
Dip1 = ON
OFF ON
Dip2 = ON
Dip3 = ON
SISTEMA DI APERTURA DI PROSSIMITA'
Alimentazione al
programmatore
collegato a massa
2x0,5 mm²
fino a 100 m
si accede alla Lista 1 per le operazioni di
memorizzazione e cancellazione delle
tessere.
si accede alla Lista 2 per le operazioni di
memorizzazione e cancellazione delle
tessere.
cancella totalmente la memoria
con la tessera ROSSA. Abbinato
ai Dip 1 o 2 in ON si cancella la singola
lista selezionata.
Ricevitore
230 V
50/60 Hz
OFF ON
relè
C NO X Y Z
12 V
2x0,5 mm²
fino a 100 m
2x0,5 mm²
fino a 100 m

SEGNALE ACUSTICO

Il segnale acustico aiuta nelle fasi di memorizzazione e lettura delle
tessere o dei portachiavi. Questo dispositivo si trova nella schedina
Ricevitore.
BIP lungo = lettura di una tessera non memorizzata in lista.
BIP singolo = fase di memorizzazione o lettura di una tessera
1
BIP veloci =
alternati
Fig. 6
4
Memoria estraibile: vengono memorizzate le
tessere BLU (all'interno delle liste 1 e 2), la ROSSA
e la VERDE. Quest'ultime,una volta memorizzate,
non si possono cancellare o sostituire.
Led Rosso intermittente: indica che sono
collegati i lettori.
Led Rosso: si accende durante la fase di
memorizzazione e alla lettura di una tessera
non memorizzata.
Led Verde: si accende alla lettura di una
tessera memorizzata.
Collegamento micro-USB 2.0 al PC.
Lettore in ingresso
!
12 V
Lettore in uscita
!
12 V
Nella operazione di cancellazione totale della
lista viene emesso un segnale sonoro di
30 secondi.
memorizzata in lista.
fase di memorizzazione (con tessera Verde),
oppure di cancellazione (con tessera Rossa).
Fig. 5
Fig. 7
