SAPE 69
F

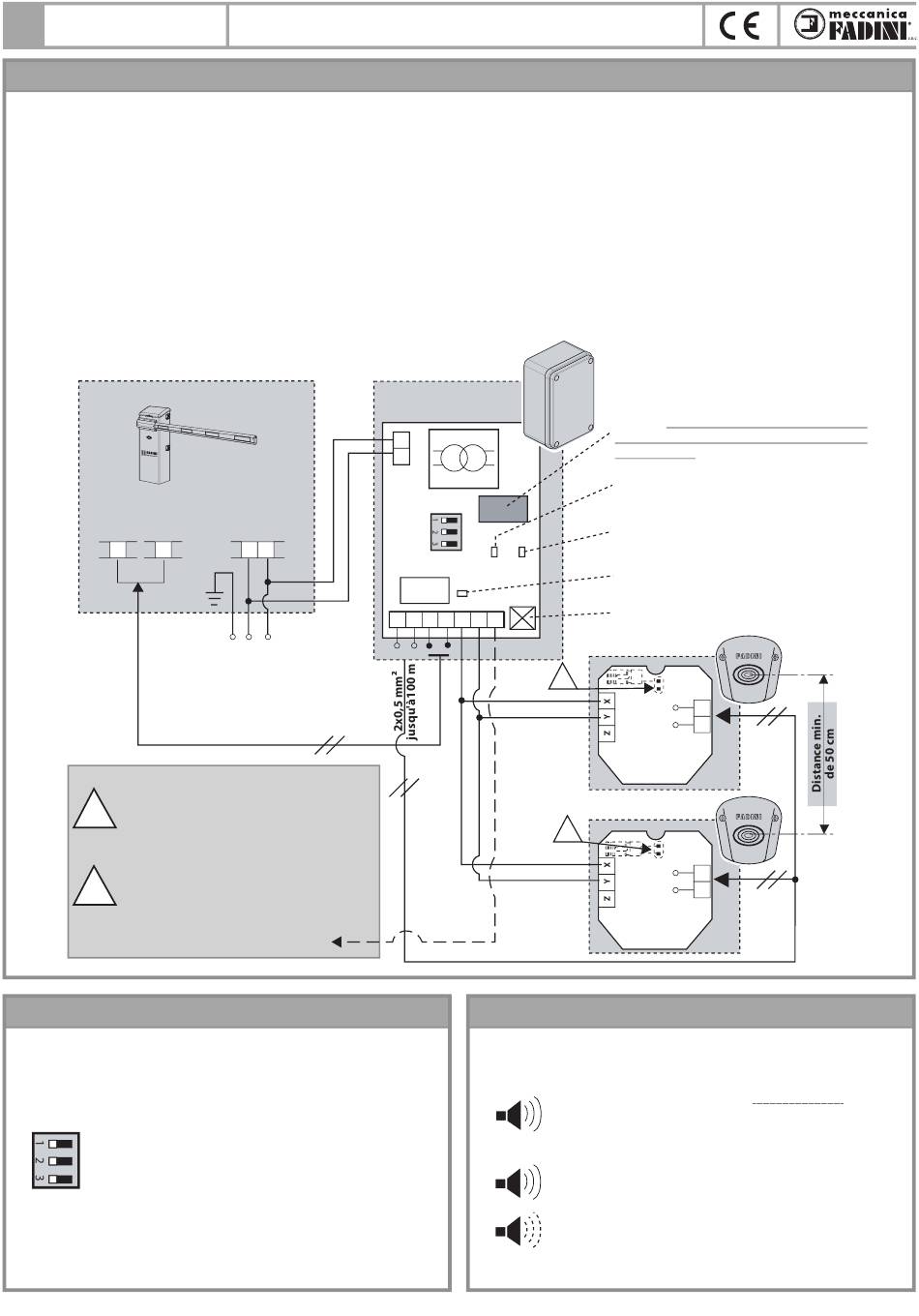

DESCRIPTION GENERALE
Le système d'ouverture de proximité SAPE 69 est un accessoire de commande étudié pour l'ouverture et la fermeture de toutes les installations automatisées.
Le SAPE 69 est composé d'un Lecteur de cartes ou porte-clefs magnétiques raccordé par câble à son Récepteur. Le Récepteur a une mémoire extractible
dans laquelle on mémorise les cartes Bleues ou les porte-clefs et les cartes d'installation Rouges et Vertes (mémorisées dans la mémoire du Récepteur à la
première installation et effaçables ou remplaçables seulement avec l'intervention du constructeur). Dans la mémoire il y a deux listes indépendentes entre eux,
de 2.000 utilisateurs chacune, dans lesquelles on peut mémoriser les cartes des clients. Les opérations de mémorisation des cartes Bleues ou des porte-clefs
sont possibles avec le Dip1 ou le Dip2 sur ON, alors que l'effacement s'éffectue avec le Dip1 ou le Dip2 sur ON associé au Dip3 sur ON. Le Récepteur élabore la
mémorisation des cartes et des porte-clefs dans la mémoire et confirme cette opération avec l'émission d'un signal sonore et avec l'allumage d'une led verte.
La lecture des cartes et des porte-clefs pas mémorisées dans les listes est indiquée avec un signal acoustique prolongé. Le lecteur permet seulement la lecture
des cartes et des porte-clefs confirmée par l'allumage d'une led bleue. L'installation du SAPE 69 se complète avec la phase de programmation, qui est simple
et immédiate avec les deux cartes de couleur Rouge et Verte permettant de mémoriser et effacer les cartes Bleues et les porte-clefs de l'utilisateur final. Le
récepteur, alimenté à 230 V - 50 Hz, a une sortie d'alimentation 12 V pour les lecteurs et une sortie relais avec contact propre NO pour la commande à distance et de
trois entrées X - Y - Z de communication avec les lecteurs ("Z" est utilisé seulement si le signal de communication entre lecteur-récepteur est faible ou brouillé).
On peut compléter le système avec un logiciel de gestion à distance de toute l'installation, en créant une base des données électronique qui permet une gestion
simple du SAPE 69 aussi avec le PC.
Programmateur série Elpro
Contact radio ou
n'importe quel
contact d'ouverture
4 7
3
Alimentation de réseau 230 V - 50 Hz.
Toute l'installation doit être
IMPORTANT : on peut raccorder n°2 lecteurs
au maximum sur chaque récepteur.
!
Chaque lecteur doit être identifié à la
première installation: l'un doit avoir le Strip,
l'autre doit avoir le Strip enlevé.
IMPORTANT : Pour éviter brouillages entre
!
les Lecteurs, il est nécessaire les installer
à une distance entre eux de 50 cm minimum.
le raccordement à la borne Z est nécessaire
en cas de signal faible ou brouillé
DIP-SWITCH
La mémoire extractible a n°2 listes, chacune avec n°2.000 mémorisations
possibles. Pour accéder aux opérations des deux listes, on peut s'aider
avec les Dips-Switch 1, 2 et 3.
Dip1 = ON
OFF
ON
Dip2 = ON
Dip3 = ON
SYSTÈME D'OUVERTURE DE PROXIMITÉ
Alimentation du
programmateur
raccordée mise à la terre
2x0,5 mm²
jusqu'à 100 m
s'accède à la Liste 1 pour les opérations
de mémorisation et d'effacement des
cartes.
s'accède à la Liste 2 pour les opérations
de mémorisation et d'effacement des
cartes.
efface complètement la mémoire avec la
carte ROUGE. Accouplé au Dip 1 ou 2 sur
ON, la liste sélectionnée s'efface.
Récepteur
230 V
50/60 Hz
OFF
ON
relè
C NO
X
Y
Z
12 V
2x0,5 mm²
jusqu'à 100 m
2x0,5 mm²
jusqu'à 100 m
SIGNAL ACOUSTIQUE
Le signal acoustique aide pendant les phases de mémorisation et de
lecture des cartes ou des porte-clefs. Ce dispositif se trouve dans la
carte Récepteur.
BIP long
Un BIP
1
BIP rapides =
alternés
Fig. 6
16
Mémoire extractible: on mémorise les cartes
BLEUES (dans les listes 1 et 2), ROUGES et
VERTES. Après la mémorisation, les cartes
rouges et vertes ne peuvent pas être effacées
ou substituées.
Led Rouge clignotante: indique que les
lecteurs sont raccordés.
Led Rouge: s'allume pendant la phase de
mémorisation et au moment de la lecture
d'une carte pas mémorisée.
Led Verte: s'allume au moment de la lecture
d'une carte mémorisée.
Raccordement du micro-USB 2.0 au PC.
Lecteur en entrée
!
12 V
Lecteur en sortie
!
12 V
= lecture d'une carte pas mémorisée dans
la liste. L'effacement total de la liste est
signalé par un signal acoustique de 30
secondes.
= phase de mémorisation ou lecture d'une
carte mémorisée dans la liste.
phase de mémorisation (avec carte verte),
ou d'effacement (avec carte Rouge).
Fig. 5
Fig. 7
